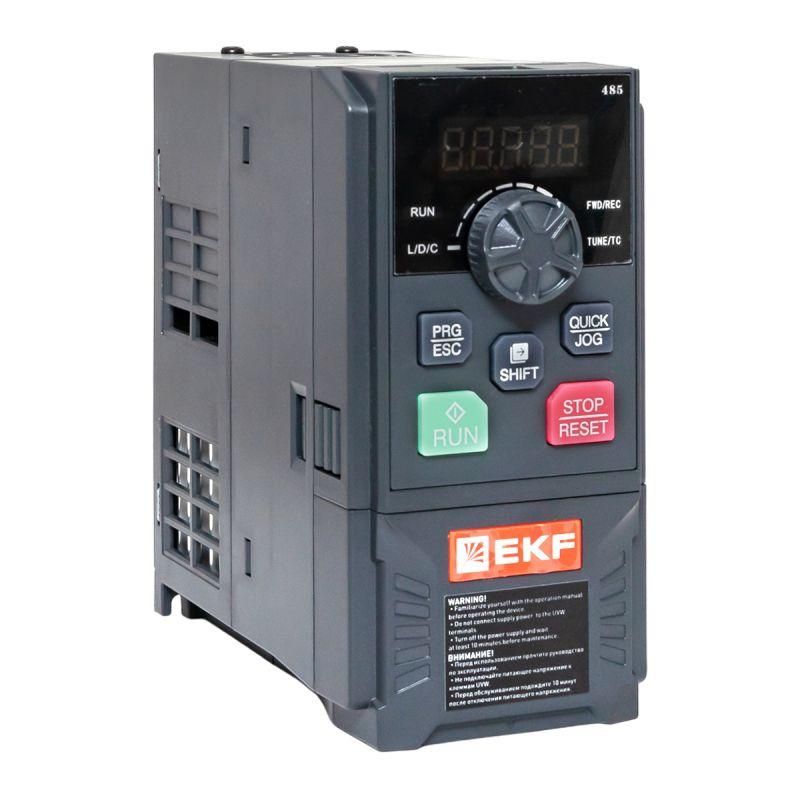

Преобразователь частоты PRO-Drive PD-150-FC-0K4-21-B |PD-150-FC-0K4-21-B|EKF

Преобразователь частоты EKF модели PD-150-FC-0K4-21-B предназначен для плавного регулирования скорости однофазных и трёхфазных электродвигателей до 0,4 кВт. Устройство подходит для автоматизации промышленного оборудования, где важна точность управления - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями переменного тока путём изменения частоты и напряжения на выходе. Это позволяет точно контролировать скорость вращения вала, снижать пиковые нагрузки при запуске и экономить энергию. Применяется в системах с постоянной или изменяющейся нагрузкой: насосы, вентиляторы, компрессоры, ленточные конвейеры, станки с ЧПУ, упаковочное оборудование.

Технические характеристики

• Сетевое напряжение: 190–260 В (однофазное питание)
• Максимальная выходная мощность: 0,4 кВт - подходит для двигателей до этого значения
• Выходное напряжение: до 230 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Тип преобразования: непосредственный - без промежуточного звена постоянного тока, что упрощает схему
• Количество фаз: 1/3 - работает с однофазным питанием и управляет трёхфазными двигателями
• Частота сети: 50/60 Гц - совместим с сетями России и других стран
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов старта/стоп
• Цифровые выходы: 3 - для сигнализации состояния, управления внешними устройствами
• Аналоговые входы/выходы: 2/2 - для подключения потенциометров, датчиков давления/температуры, обратной связи
• RS-485: 1 порт - для связи с PLC, HMI, SCADA-системами через Modbus RTU
• MODBUS: поддерживается - позволяет интегрировать в автоматизированные системы
• Интерфейсы: есть - доступны для программирования и диагностики

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-0K4-21-B рассчитан на монтаж в распределительном шкафу. Подключение питания - к клеммам L/N, двигатель - к U/V/W. Кабель питания и моторный кабель следует прокладывать отдельно, чтобы избежать помех. Для надёжной работы рекомендуется использовать экранированные кабели для аналоговых и цифровых сигналов. Масса устройства невелика - легко крепится на DIN-рейку или с помощью кронштейнов. Обязательно соблюдать минимальные зазоры вокруг корпуса для теплоотвода - не менее 50 мм сверху и снизу.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Соответствие этим нормам гарантирует безопасную работу в промышленной среде и минимизирует риск возникновения помех в соседнем оборудовании.

Преимущества

• Работает от однофазной сети - удобен там, где нет трёхфазного питания
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач
• Гибкая программируемость через цифровые и аналоговые каналы - можно настроить сложные алгоритмы управления
• Поддержка Modbus по RS-485 - легко встраивается в современные АСУ ТП
• Наличие двух аналоговых входов и выходов - позволяет реализовать замкнутые контуры управления

Ограничения применения

• Не предназначен для работы во влажной, пыльной или агрессивной среде - степень защиты IP20 требует установки внутри шкафа
• Максимальная мощность 0,4 кВт - не подходит для двигателей выше этой отметки
• Непосредственный тип преобразования имеет меньший диапазон регулирования по сравнению с двухзвенными моделями - не оптимален для очень точного контроля момента
• Не имеет встроенного тормозного резистора - для быстрого останова крупных инерционных нагрузок требуется внешний тормозной элемент

Примеры использования

• Вентиляция в цеху: регулировка оборотов вентилятора по температуре воздуха через аналоговый вход
• Ленточный конвейер: плавный пуск и изменение скорости по команде с PLC через Modbus
• Насосная станция: поддержание заданного давления в трубопроводе с использованием обратной связи от датчика давления
• Фрезерный станок: точное управление скоростью шпинделя для обработки различных материалов

Практические советы

• Перед первым запуском обязательно проверьте соответствие номинала двигателя и преобразователя - перегрузка по мощности приведёт к аварийному отключению
• Настройте параметры ускорения и замедления - слишком резкий пуск вызывает скачки тока, особенно при больших инерциях
• Используйте фильтры на входе, если рядом работают чувствительные приборы - даже при соответствии EMC возможны помехи
• Для удалённого управления через Modbus убедитесь, что адрес устройства и скорость передачи (битрейт) совпадают с настройками контроллера
• Запрещено подключать к выходу преобразователя конденсаторы или устройства, повышающие коэффициент мощности - это может вывести устройство из строя
