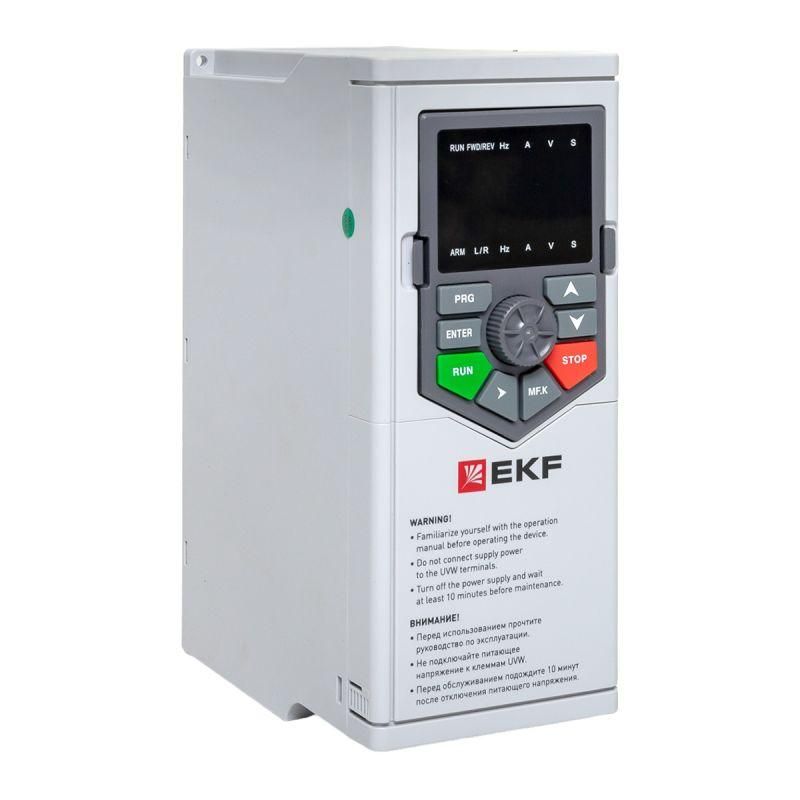

Преобразователь частоты PRO-Drive PD-90-FC-55K0-3 |PD-90-FC-55K0-3|EKF

Преобразователь частоты EKF PD-90-F-C-55K0-3 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и конвейеры. Модель обеспечивает стабильную работу при сетевом напряжении 380 В и мощности до 55 кВт, сочетая надёжность и гибкость управления.

Назначение и область применения

Преобразователь частоты EKF PD-90-F-C-55K0-3 используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Подходит для задач, где важна энергоэффективность, а точность момента не критична - например, в системах вентиляции, водоснабжения, транспортировки материалов на конвейерах, компрессорах и других агрегатах с центробежной или постоянной нагрузкой.

Технические характеристики

• Сетевое напряжение: 360–440 В (трёхфазное)
• Выходная мощность: до 55 кВт
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 500 Гц
• Тип преобразования: непосредственный (AC-AC)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (для внутренней установки в шкаф)
• Управление: скалярное (U/f) и векторное без датчика (OLV)
• Цифровые входы: 5
• Цифровые выходы: 4
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы: один порт RS-485
• Поддержка протокола: MODBUS RTU
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты EKF PD-90-F-C-55K0-3 совместим с трёхфазными асинхронными двигателями мощностью от 1,5 до 400 кВт при напряжении 400 В. Для монтажа требуется установка в закрытом электрощите с достаточным охлаждением. Учитывайте посадочные размеры и зазоры между устройствами - из-за улучшенной тепловой модели допускается плотная установка «стенка к стенке» без потери мощности. Кабели питания и управления должны соответствовать требованиям по сечению и экранированию, особенно для аналоговых сигналов и RS-485.

Безопасность и стандарты

Преобразователь частоты EKF PD-90-F-C-55K0-3 соответствует нормам безопасности для оборудования класса IP20. Защита от доступа к токоведущим частям обеспечена корпусом, но внешние соединения остаются открытыми - поэтому монтаж разрешён только внутри электрошкафа. Протокол MODBUS позволяет интегрировать устройство в системы автоматизации с соблюдением промышленных стандартов передачи данных.

Преимущества

• Поддержка двух режимов управления - U/f и OLV - даёт гибкость для различных типов нагрузок
• Улучшенная термическая модель позволяет устанавливать несколько преобразователей EKF PD-90-F-C-55K0-3 рядом без принудительного охлаждения
• Наличие RS-485 и MODBUS упрощает подключение к SCADA и PLC-системам
• Широкий диапазон входного напряжения (360–440 В) повышает устойчивость к колебаниям сети
• 5 цифровых входов и 2 аналоговых позволяют реализовать сложные алгоритмы управления без внешних модулей

Ограничения применения

• Не предназначены для работы с однофазными двигателями или нагрузками, требующими высокой точности момента (например, краны, прессы, тянущие механизмы)
• IP20 исключает использование вне защищённых шкафов - нельзя применять во влажных, пыльных или агрессивных средах без дополнительной защиты
• Максимальная выходная частота 500 Гц ограничивает применение в высокоскоростных устройствах (например, турбины, шпиндели сверлильных станков выше 30 тыс. об/мин)
• Работа с двигателями более 55 кВт невозможна - для больших мощностей нужна другая серия

Примеры использования

• Вентиляционные системы - плавное изменение скорости в зависимости от температуры или давления
• Насосные станции - регулирование подачи воды по потребности, снижение гидроударов
• Ленточные конвейеры - управление скоростью перемещения материалов
• Компрессоры - поддержание заданного давления в pneumatic-сетях
• Загрузочно-разгрузочные системы - синхронизация с другими механизмами через MODBUS

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальное напряжение, ток, частота) настройкам преобразователя EKF PD-90-F-C-55K0-3
• Для аналоговых сигналов используйте экранированные кабели и заземлите экран с одной стороны
• RS-485 работает на расстоянии до 1200 метров - при длинных линиях применяйте терминальные резисторы 120 Ом
• При установке нескольких преобразователей EKF PD-90-F-C-55K0-3 в одном шкафу следите за воздушным потоком - даже с улучшенной теплоотдачей перегрев возможен при плохой вентиляции
• Настройка OLV требует автопараметризации двигателя - выполните её после подключения, чтобы получить максимальную эффективность
