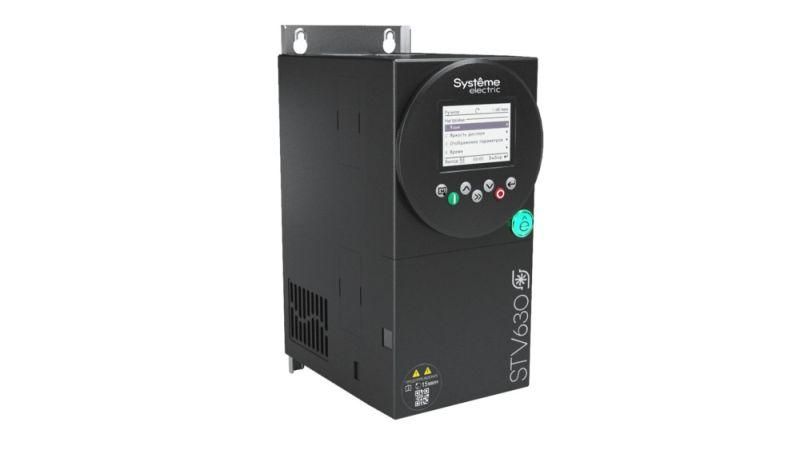

Преобразователь частоты STV630 5.5кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора SE STV630U55N4L1 APC

Преобразователь частоты 5.5кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - компактный регулятор скорости двигателя для насосов, вентиляторов и других устройств с переменной нагрузкой. Модель stv630u55n4l1 от Systeme Electric сочетает встроенную защиту, удобное управление и надёжную работу в промышленной среде.

Назначение и область применения

Преобразователь частоты 5.5кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для точного управления скоростью трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Подходит для систем водоснабжения, кондиционирования, вентиляции, транспортеров и другого оборудования, где требуется плавный запуск, энергосбережение или автоматическое поддержание заданного режима работы.

Технические характеристики

• Номинальное напряжение: 380 В, 3 фазы
• Номинальная мощность: 5,5 кВт
• Номинальный ток: 13 А
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг - требует установки в закрытом щите)
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество контактов: 6 дискретных входов (DI), 2 аналоговых входа (AI), 1 дискретный выход (DO), 2 реле (RO), 2 аналоговых выхода (AO), 1 термодатчик PTC
• Индикация: LCD-панель оператора + светодиод состояния
• Размеры: 118×274×174 мм
• Вес: 3,2 кг
• Типоразмер: B1
• Покрытие печатных плат: класс 3С3 (повышенная устойчивость к влаге, пыли и коррозии)
• Поддержка расширения: один слот для карты расширения

Совместимость и монтаж

Преобразователь частоты 5.5кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 5,5 кВт. Для подключения используйте кабели сечением не менее 4 мм2 на входе и выходе. Учитывайте типоразмер B1 - он соответствует стандартным монтажным направляющим DIN-рейки. Крепится на стену или шасси с зазором минимум 50 мм сверху и снизу для теплоотвода. DC-реактор встроен - внешний не нужен. ЭМС-фильтр класса C3 позволяет избежать дополнительных фильтров в большинстве промышленных сетей.

Безопасность и стандарты

Преобразователь частоты 5.5кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора соответствует требованиям EMC EN 61800-3 (класс C3) и защищён от перегрузок, перенапряжений и перегрева. Покрытие плат класса 3С3 повышает долговечность в условиях повышенной влажности и загрязнённости воздуха. Не предназначен для взрывоопасных зон.

Преимущества

• Встроенный DC-реактор снижает высшие гармоники и продлевает срок службы преобразователя и двигателя
• ЭМС-фильтр класса C3 исключает необходимость внешнего фильтра в 90% промышленных объектов
• LCD-панель обеспечивает наглядный контроль параметров без внешних HMI
• Modbus RTU встроен - не требует доп. модулей для связи с PLC
• Увеличенная защита плат (класс 3С3) снижает риск отказов в цехах с пылью и влагой
• Один слот для карты расширения даёт гибкость для будущих доработок системы

Ограничения применения

• Не работает при температуре выше +50 C - требует принудительного охлаждения или хорошей вентиляции
• IP20 - нельзя использовать вне электрошкафа
• Номинальное напряжение 380 В - несовместим с однофазными сетями 220 В
• Мощность 5,5 кВт - не подходит для двигателей более 7,5 кВт даже при кратковременных перегрузках
• Отсутствие встроенного тормозного каскада - для быстрого торможения потребуется внешний тормозной резистор

Примеры использования

• Автоматическая система подачи воды в котельной - регулирует давление по сигналу от датчика
• Вентиляционная установка в офисном здании - изменяет скорость в зависимости от CO₂
• Линия производства с конвейером - плавный старт и остановка для предотвращения проскальзывания
• Циркулярный насос в системе ГВС - экономия энергии за счёт снижения оборотов ночью

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры двигателя в меню LCD-панели (номинальный ток, число пар полюсов) - это повысит точность управления
• Для длительной работы при максимальной нагрузке рекомендуется установить вентилятор охлаждения рядом с корпусом
• При использовании Modbus RTU - используйте экранированный кабель и заземлите экран с одной стороны
• Запасной слот для карты расширения можно заранее подготовить - например, под установку аналогового выхода или Ethernet-интерфейса
• Проверяйте посадочные размеры перед монтажом - типоразмер B1 имеет специфические крепления, отличные от A1 или C1
