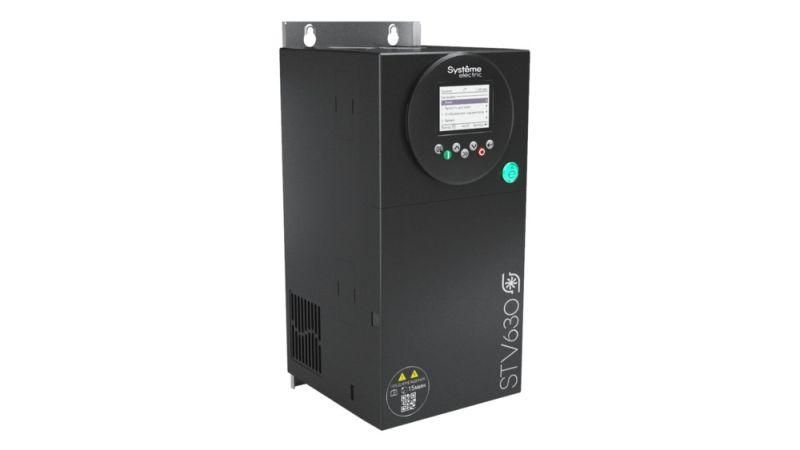

Преобразователь частоты STV630 22 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D22N4L1 Systeme Electric APC

Преобразователь частоты 22 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d22n4l1 от Systeme Electric предназначена для промышленного использования, особенно там, где важна надёжность и компактность. Благодаря встроенному реактору и фильтру класса С3, он снижает помехи в сети и уменьшает требования к внешней защите.

Назначение и область применения

Преобразователь частоты 22 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления двигателями в системах, где требуется изменение скорости вращения: насосы, вентиляторы, конвейеры, компрессоры, транспортеры. Подходит для автоматизации технологических процессов на заводах, в ЖКХ, пищевой и химической промышленности. Встроенная LCD-панель позволяет настраивать параметры прямо на устройстве без дополнительного оборудования.

Технические характеристики

• Номинальная выходная мощность: 22 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 45 А
• Степень защиты: IP20 - защита от прикосновения к опасным частям и крупным твердым предметам, но не от воды и пыли
• Типоразмер: B3 (168×380×192 мм)
• Вес: 6,1 кг
• Встроенные функции: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Поддержка расширения: один слот для карты расширения
• Индикация: встроенный светодиод состояния
• Защита печатных плат: покрытие класса 3С3 - устойчивость к влаге, пыли и коррозии в агрессивной среде

Совместимость и монтаж

Преобразователь частоты 22 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 22 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным зазором 100 мм сбоку и сверху для обеспечения охлаждения. Клеммы для подключения питания и двигателя расположены снизу - удобно для шкафного монтажа. Встроенный DC-реактор исключает необходимость в отдельном реакторе, что экономит место. Подключение Modbus RTU осуществляется через RS-485 - используйте экранированный кабель с двумя жилами и заземлением экрана.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса C3 гарантирует соответствие нормам для промышленных объектов без необходимости в дополнительных фильтрах. Защита IP20 требует установки внутри закрытого электрошкафа. Покрытие плат класса 3С3 повышает долговечность в условиях повышенной влажности и запылённости.

Преимущества

• Встроенный DC-реактор снижает высшие гармоники и продлевает срок службы конденсаторов
• ЭМС-фильтр класса С3 устраняет необходимость во внешнем фильтре, упрощая сборку шкафа
• LCD-панель оператора даёт доступ ко всем параметрам без ПК - быстрый диагностика и настройка
• Modbus RTU встроен - легко интегрируется в системы автоматизации
• Один слот для карты расширения позволяет добавить протоколы (Profibus, CANopen) или дополнительные I/O
• Покрытие плат класса 3С3 увеличивает отказоустойчивость в сложных условиях

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 не допускает воздействия влаги, пыли и брызг
• Не рекомендован для применения с однофазными двигателями или генераторами
• Максимальная температура окружающей среды +40 C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Запрещено использовать в взрывоопасных зонах - отсутствует сертификат ATEX
• Не подходит для длительной работы на частотах ниже 5 Гц без дополнительного охлаждения двигателя

Примеры использования

• Насосная станция водоснабжения - плавный пуск и поддержание давления
• Вентиляционная система цеха - регулировка оборотов в зависимости от температуры
• Ленточный конвейер на пищевом производстве - точная скорость перемещения
• Компрессор воздуха - энергосбережение при низкой нагрузке
• Автоматическая линия упаковки - синхронизация с другими механизмами через Modbus

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - перепутанные фазы вызывают обратное вращение двигателя
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) обязательно применяйте выходной дифференциальный фильтр
• Настройте параметр “время разгона” и “время торможения” - слишком малые значения вызывают перегрузку по току
• Для работы с PTC-датчиком температуры двигателя задайте порог срабатывания в меню защиты
• Обновляйте прошивку через USB-порт (если есть адаптер) - новые версии исправляют ошибки и добавляют функции
• При замене устройства сохраните текущую конфигурацию через LCD-панель - можно выгрузить параметры на флешку (при наличии расширительной карты)
