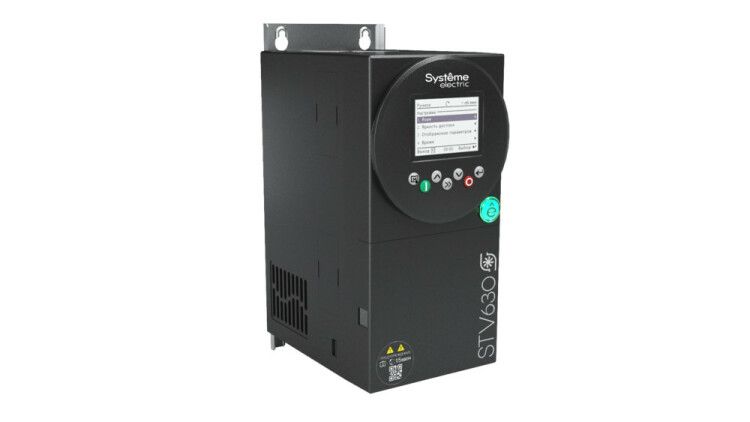

Преобразователь частоты STV630 4 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630U40N4L1 Systeme Electric APC

Преобразователь частоты 4 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой, таких как насосы и вентиляторы. Модель stv630u40n4l1 от Systeme Electric выполнена в компактном корпусе с встроенными фильтрами и интерфейсами, что упрощает монтаж и повышает надёжность работы.

Назначение и область применения

Преобразователь частоты 4 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для управления скоростью вращения электродвигателей в зависимости от потребностей технологического процесса. Подходит для автоматизации насосных станций, систем вентиляции, конвейеров и других механизмов с изменяющейся нагрузкой. Благодаря встроенному DC-реактору и фильтру класса С3, устройство снижает помехи в сети, что делает его пригодным для установки в промышленных объектах с чувствительной аппаратурой.

Технические характеристики

• Номинальная выходная мощность: 4 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50 / 60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 9 А
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Интерфейсы: встроенные Modbus RTU, 6 дискретных входов (DI), 2 аналоговых входа (AI), 1 дискретный выход (DO), 2 реле (RO), 2 аналоговых выхода (AO), 1 термодатчик PTC
• Управление: LCD-панель оператора для настройки и контроля
• Встроено: DC-реактор, ЭМС-фильтр класса С3, светодиод индикации состояния
• Размеры (Ш×В×Г): 118 × 274 × 174 мм
• Вес: 3,2 кг
• Типоразмер: B1
• Поддержка расширения: один слот для карты расширения
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Преобразователь частоты 4 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 4 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и заземления PE. Клеммы для проводов рассчитаны на сечение до 4 мм2. Установка допускается в щитах с хорошей вентиляцией - из-за IP20 нельзя использовать во влажных или запылённых средах без дополнительной защиты. Монтаж выполняется на DIN-рейку или плоскую поверхность с зазором минимум 50 мм сверху и снизу для теплоотвода. Встроенный DC-реактор исключает необходимость внешнего дросселя, экономя место и время монтажа.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 обеспечивает соответствие нормам для промышленных помещений без необходимости дополнительных фильтров. Покрытие плат класса 3С3 увеличивает долговечность в условиях высокой влажности и температурных перепадов. Устройство имеет сертификат CE.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и продлевает срок службы двигателя
• ЭМС-фильтр класса С3 позволяет избежать установки внешних фильтров, уменьшая стоимость и габариты системы
• LCD-панель оператора даёт доступ ко всем параметрам без внешнего ПК
• Modbus RTU встроен - не требует модулей связи для интеграции в SCADA
• Один слот для карты расширения позволяет добавить функционал (например, CANopen, Profibus) без замены устройства
• Класс покрытия 3С3 повышает отказоустойчивость в агрессивной среде

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от пыли и брызг
• Не рекомендован для работы с однофазными двигателями или постоянным током
• Максимальная частота 599 Гц ограничивает использование в высокоскоростных шпинделях (более 10 000 об/мин)
• Требуется принудительная вентиляция при длительной работе на предельной нагрузке
• Не поддерживает Ethernet или PROFINET - для этих протоколов нужна карта расширения

Примеры использования

• Автоматизация циркуляционных насосов в системах отопления - плавный пуск и регулирование давления
• Вентиляционные установки в торговых центрах - энергосбережение за счёт изменения оборотов в зависимости от загрузки
• Линии подачи материалов - управление скоростью конвейера по сигналу с датчика уровня
• Оборудование для пищевой промышленности - благодаря защите 3С3 возможна мойка шкафа, но не самого преобразователя

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком быстрый пуск создаёт ударные нагрузки на механику
• Используйте термодатчик PTC для защиты двигателя от перегрева - он подключается прямо к клемме устройства
• При использовании в местах с колебаниями напряжения (частые просадки) убедитесь, что питание остаётся выше 380 В
• Запишите текущие параметры через LCD-панель перед обслуживанием - они сохранятся после отключения питания
• Для удалённого управления используйте карту расширения - выбирайте модель с нужным протоколом заранее
