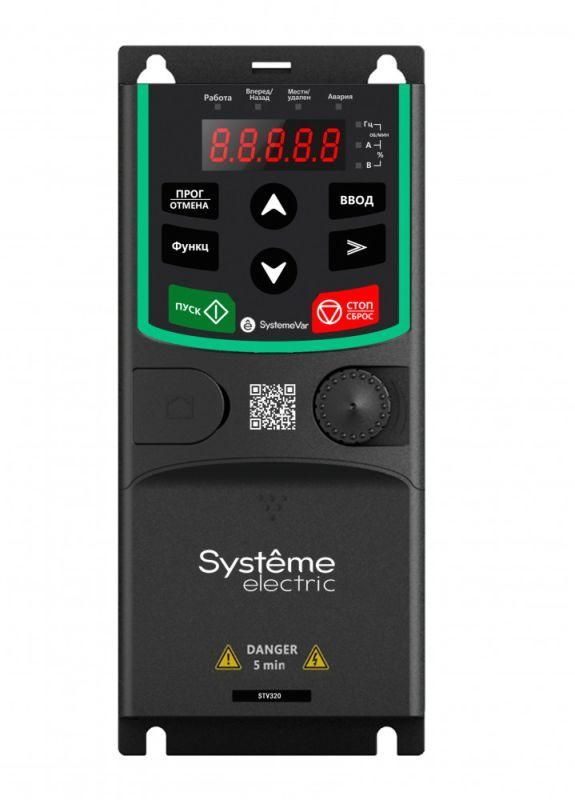

Преобразователь частоты STV320 2.2 кВт 220В | STV320SU22M2 SE APC

Преобразователь частоты STV320 2.2 кВт 220В от Systeme Electric - компактное устройство для регулирования скорости трёхфазных двигателей на базе однофазной сети 220–230 В. Артикул stv320su22m2 подходит для автоматизации малых станков, насосов и вентиляторов в условиях промзоны.

Назначение и область применения

Преобразователь частоты STV320 2.2 кВт 220В позволяет плавно управлять оборотами асинхронного двигателя, снижая энергопотребление и износ оборудования. Устройство предназначено для работы с трехфазными моторами до 2,2 кВт при питании от однофазной сети 220 В. Применяется в системах с переменной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, шлифовальные и сверлильные станки. Подходит для установки в промышленных помещениях с контролируемой средой.

Технические характеристики

• Номинальная мощность: 2,2 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 10 А (номинальный), до 24 А (кратковременный G-тип)
• Питание: 1φ 220–230 В +-15% / +10%
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение на выходе: до 440 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 8 кГц
• Перегрузка: 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Количество фаз: вход 1φ, выход 3φ
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не герметичен
• Управление: ручное (панель), дистанционное (кнопки), через Modbus
• Аналоговый вход: 1 (для задания частоты от потенциометра или PLC)
• Цифровые входы: 3 (управление пуском, остановом, переключением скоростей)
• Цифровой выход: 1 (сигнал готовности, аварии)
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU
• Габариты: 80×140,5×185 мм
• Вес: 1,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 2.2 кВт 220В совместим с большинством трёхфазных асинхронных двигателей до 2,2 кВт. Для подключения требуется: - Однофазная сеть 220–230 В с защитным автоматом; - Клеммы L1/L2 - для питания, U/V/W - для двигателя; - Обязательно заземление корпуса. Монтаж - на стену или DIN-рейку (не требует специальных креплений). Учитывайте габариты: устройство компактное, но нужен свободный доступ к клеммам и вентиляция. Не устанавливайте рядом с источниками тепла или вибраций. Максимальная длина кабеля между преобразователем и двигателем - до 50 метров (без фильтров).

Безопасность и стандарты

Преобразователь частоты STV320 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от брызг и пыли. Работает в температурном диапазоне от –10C до +50C. Не предназначен для установки во взрывоопасных зонах или в местах с высокой влажностью. Электромагнитная совместимость соответствует EN 61800-3.

Преимущества

• Поддержка G-типа - возможность кратковременной перегрузки до 200%, что важно для старта тяжёлых механизмов
• Встроенный Modbus - легко интегрируется в системы автоматизации без дополнительных модулей
• Компактный размер и низкий вес - удобен для замены в ограниченных пространствах
• Трёхспособное управление - можно задавать параметры с панели, кнопок или через ПЛК
• Несущая частота 8 кГц - снижает шум двигателя без значительного нагрева

Ограничения применения

• Не работает с однофазными двигателями - только с трёхфазными
• IP20 - нельзя использовать в сырых, пыльных или открытых площадках без корпуса
• Максимальная выходная мощность 10 кВт - не является пределом, а указывает на внутренние возможности схемы; реальная мощность - 2,2 кВт
• Нет встроенного тормозного резистора - для быстрого останова тяжёлых нагрузок потребуется внешний элемент
• Не рекомендован для постоянной работы на максимальной частоте (>90% от 400 Гц) более 1 часа без охлаждения

Примеры использования

• Насосная станция: плавный запуск и регулировка давления воды
• Вентиляция цеха: изменение скорости в зависимости от температуры
• Шлифовальный станок: точная настройка оборотов для разных материалов
• Конвейер: синхронизация скорости с другими участками линии через Modbus
• Компрессор: снижение холостого хода и экономия электроэнергии

Практические советы

• Выбирайте автоматический выключатель с характеристикой C или D - для защиты от пиковых токов при запуске
• При использовании длинных кабелей к двигателю (более 30 м) используйте экранированные провода и заземлите экран
• Настройка через Modbus требует знания адресов регистров - начните с заводских параметров, затем адаптируйте
• Проверьте посадочные размеры перед монтажом: 80×140,5×185 мм - устройство нестандартное, не все шкафы подходят
• При первом запуске - проверьте направление вращения двигателя; если неверное - поменяйте любые две фазы на выходе U/V/W
• Не закрывайте верхнюю крышку устройства - она служит радиатором, даже при IP20
