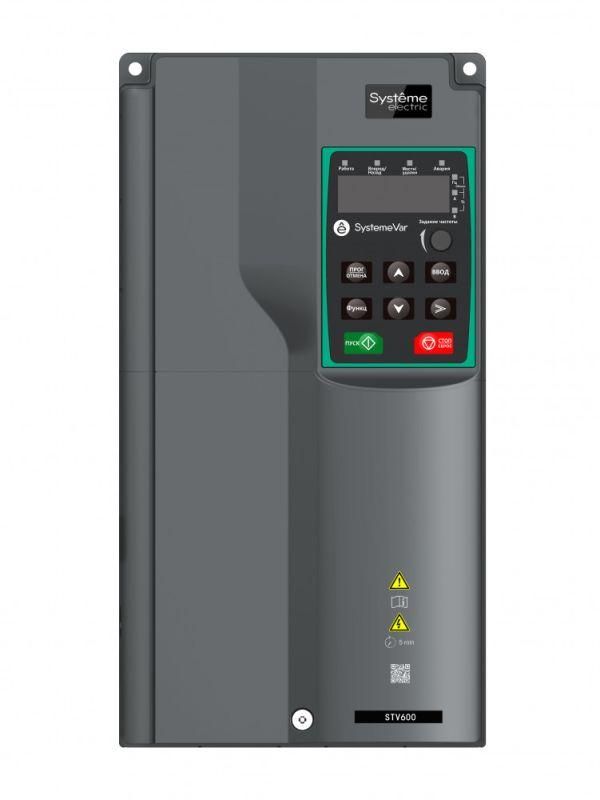

Преобразователь частоты STV600 22 кВт 400В с DC реакт. | STV600D22N4L1 SE APC

Преобразователь частоты 22 кВт 400В с реактором DC/входным SE (артикул stv600d22n4l1, бренд Systeme Electric) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах - особенно там, где важна энергоэффективность, например, в насосах и вентиляторах. Устройство оснащено встроенным DC-реактором и поддерживает модульное расширение функций.

Назначение и область применения

Преобразователь частоты 22 кВт 400В с реактором DC/входным SE используется для управления двигателями мощностью до 22 кВт в условиях переменной нагрузки. Особенно эффективен в системах с циклическими режимами работы: водоснабжение, канализация, кондиционирование, воздушные потоки на производстве. Подходит для автоматизации технологических линий, где требуется плавный запуск, снижение пиков потребления и точная регулировка оборотов. Может работать в промышленных шкафах управления благодаря защищённому корпусу IP20.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (допустимый диапазон 380–440 В)
• Номинальная выходная мощность: 22 кВт (кратковременно до 45 кВт - 110% в течение 60 сек)
• Номинальный выходной ток: 45 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита: IP20 - против попадания предметов >12 мм, не защищён от воды
• Охлаждение: принудительное, вентилятор
• Температурный диапазон: -10 C … +50 C (при температуре выше +40 C снижаются номинальные параметры)
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen через платы расширения
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - только для устройств, выпущенных после 15.03.2023, с маркировкой QCPASS)
• Габариты: 169 × 320 × 214 мм
• Вес: 6,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 22 кВт 400В с реактором DC/входным SE рассчитан на встраивание в силовой шкаф. Монтаж возможен двумя способами: настенный или фланцевый. Для обеспечения надёжной теплоотдачи необходимо соблюдать минимальные зазоры: 50 мм сверху и снизу, 25 мм с боков. Встроенный DC-реактор снижает высшие гармоники в сети - дополнительно не требует внешних фильтров. Отдельно следует отметить: устройство **не имеет** встроенного ЭМС-фильтра и моторного дросселя - их установка обязательна при наличии чувствительной аппаратуры рядом или при длинных кабелях между преобразователем и двигателем. Кабельные выводы расположены снизу - удобно при нижнем подключении в шкафу.

Безопасность и стандарты

• Стандарт соответствия: IEC/EN 61800-5-1 (безопасность электрооборудования)
• Конформное покрытие печатных плат: класс 3С3 по EN 60721-3-3 - устойчиво к влаге, пыли и химическим воздействиям внутри шкафа
• Поддержка функции «Пожарный режим» - позволяет продолжить работу при аварии (например, в системах вентиляции)
• Электромагнитная совместимость: соответствие требованиям EN 61800-3 (класс C2)

Преимущества

• Встроенный DC-реактор снижает помехи в сети и продлевает срок службы преобразователя
• Поддержка двух типов управления - скалярное для простых задач, векторное без датчика - для более точного контроля момента
• Два слота для расширения: легко добавить интерфейсы (PROFIBUS, PROFINET) или увеличить количество входов/выходов
• Интегрированная LED-панель - базовая настройка без внешнего устройства; при необходимости заменяется на выносную LCD-панель SEOP-1205
• Программное обеспечение SystemeVAR Studio - позволяет быстро настроить параметры, выполнить диагностику и сохранить профили
• Увеличенный временной ресурс за счёт качественного конформного покрытия плат

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 допускает использование только во внутренних шкафах
• Без встроенного ЭМС-фильтра - при работе рядом с чувствительными контроллерами или радиоустройствами требуется внешняя фильтрация
• Не поддерживает датчики обратной связи (энкодеры) - нельзя реализовать замкнутый контур управления с высокой точностью положения
• Максимальная рабочая температура +50 C - при длительном использовании выше +40 C снижается выходная мощность
• Реле выходов есть только у новых версий (с маркировкой QCPASS) - проверьте упаковку перед установкой

Примеры использования

• Автоматизация системы водоснабжения - плавное изменение давления по сигналу от датчика давления на аналоговый вход
• Вентиляционная система в цеху - регулировка скорости вентиляторов в зависимости от температуры воздуха
• Линия производства с конвейером - плавный запуск и остановка для предотвращения перегрузок
• Оборудование для пищевой промышленности - работа в режиме «Пожарный режим» при аварийной ситуации

Практические советы

• Перед первым запуском используйте программу SystemeVAR Studio - она ускоряет настройку и исключает ошибки в параметрах
• При подключении к двигателю длиной кабеля более 30 метров обязательно установите внешний d/dt-фильтр или моторный дроссель
• Для удалённого управления выбирайте выносную LCD-панель SEOP-1205 вместо встроенной LED - удобнее при обслуживании
• Проверьте наличие маркировки QCPASS на упаковке - если её нет, то релейный выход будет одиночным (1RO), а не двойным (2RO)
• При монтаже в шкафу обеспечьте достаточную вентиляцию - нагрев выше +40 C вызывает снижение мощности
• Для подключения аналоговых сигналов используйте экранированные кабели - это минимизирует влияние помех
