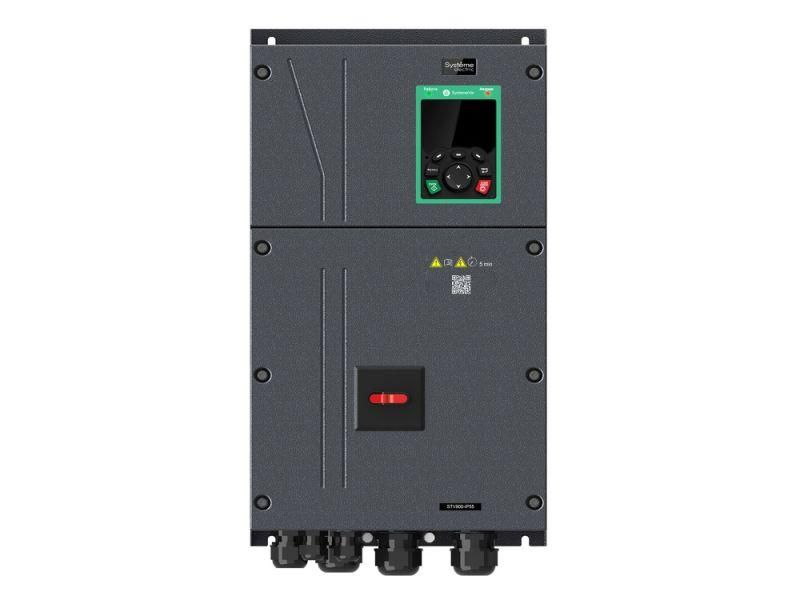

Преобразователь частоты STV900 G-тип: 22 кВт (P-тип: 30 кВт) 400В IP55 | STV900D22N4-IP55 SE APC

Преобразователь частоты STV900 22 кВт 400В IP55 SE - устройство для точного регулирования скорости асинхронных и синхронных двигателей в промышленных системах. Модель STV900 от бренда SE (Systeme) сочетает высокую надёжность, встроенную защиту и гибкость настройки, что делает её подходящей для оборудования с переменной нагрузкой - насосов, вентиляторов, конвейеров и станков.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления электродвигателями путём изменения частоты и напряжения на выходе. Он обеспечивает плавный запуск, точную регулировку скорости и энергоэффективность. Подходит для работы в промышленных условиях: на производственных линиях, в системах водоснабжения, HVAC, пищевой и химической промышленности. Применяется с асинхронными и синхронными двигателями. Особенность G-типа (22 кВт) - оптимизация под постоянным моментом (насосы, конвейеры), P-типа (30 кВт) - под переменным моментом (вентиляторы, компрессоры).

Технические характеристики

• Номинальная мощность: 22 кВт (G-тип), 30 кВт (P-тип)
• Выходной ток: 45 А (G-тип), 60 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% × 60 с, 180% × 10 с, 200% × 1 с; (P-тип): 120% × 60 с
• Необходимая частота ШИМ: 4 кГц (G-тип), 2 кГц (P-тип)
• Степень защиты: IP55 - защищён от пыли и струй воды
• Рабочая температура: –10 C ... +50 C (при +40 C и ниже - без снижения мощности)
• Управление: скалярное и векторное (с обратной связью и без)
• Встроенные элементы: DC-реактор, тормозной прерыватель, ЭМС-фильтр класса C3 (EN 61800-3)
• Коммуникация: Modbus RTU через RS-485
• Вводы/выводы: 6 DI, 2 AI, 2 DO, 2 RO, 1 AO
• Функция безопасности: STO (Safe Torque Off), уровень SIL2
• Встроенный рубильник для отключения питания
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3)
• Габариты: 274×279,5×522 мм
• Вес: 21 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 22–30 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Установка возможна в шкафах или на стене - корпус выдерживает пыль и влагу (IP55). Обязательно соблюдать минимальные зазоры вокруг устройства для теплоотвода. Клеммы для силовой части и управления расположены удобно - доступны после снятия передней крышки. Встроенный рубильник позволяет безопасно отключить питание без дополнительных аппаратов. Расширение функционала: три слота для модульных карт - можно добавить энкодер, PLC, дополнительные I/O или 24 В DC для управления.

Безопасность и стандарты

• Соответствие EN 61800-3 - EMC-фильтр класса C3, исключает помехи в промзоне
• Соответствие EN 60721-3-3 - покрытие плат класса 3C2, устойчиво к влаге и солям
• Встроенная функция STO (Safe Torque Off) соответствует уровню SIL2 - гарантирует остановку крутящего момента при аварии
• Защита от перенапряжений, перегрева, перегрузки, потери фазы
• Допустимые отклонения: +-0,1% по напряжению, +-0,05% по частоте сети

Преимущества

• Все ключевые элементы встроены: реактор, тормозной прерыватель, ЭМС-фильтр - не требуются внешние компоненты
• Поддержка двух режимов управления - скалярный (простой) и векторный (точный) - адаптируется под задачи
• Гибкая система расширения: три слота позволяют доработать устройство под конкретный проект
• Высокая степень защиты IP55 - работает в пыльных и влажных помещениях без дополнительного кожуха
• STO и встроенный рубильник повышают безопасность обслуживания
• Низкий уровень шума благодаря оптимизированной частоте ШИМ

Ограничения применения

• Не предназначена для работы вне диапазона температур –10...+50 C - при более низких температурах возможны отказы конденсаторов
• P-тип (30 кВт) имеет меньшую несущую частоту ШИМ (2 кГц) - выше уровень шума в двигателе, не рекомендован для чувствительных к вибрации механизмов
• Нет встроенного тормозного резистора - необходимо подключать внешний при длительном торможении
• Максимальная выходная мощность 60 кВт достигается только при использовании внешних тормозных модулей - сам преобразователь рассчитан на 22–30 кВт
• Не поддерживает Ethernet или PROFINET - только Modbus RTU по RS-485

Примеры использования

• Конвейерная линия с изменяемой скоростью - G-тип обеспечивает стабильный момент при старте и остановке
• Вентиляционная установка - P-тип экономично регулирует обороты в зависимости от давления
• Циркуляционный насос в системе отопления - векторное управление сохраняет эффективность при низких оборотах
• Оборудование с частыми торможениями - встроенный тормозной прерыватель снижает риск перегрева
• Производственные участки с высокой запылённостью - IP55 позволяет избежать установки в герметичный шкаф

Практические советы

• Выбирая между G- и P-типом: G-тип - для равномерной нагрузки (конвейеры, насосы); P-тип - для колеблющейся (вентиляторы, компрессоры)
• При монтаже в шкафу оставьте минимум 100 мм свободного пространства сверху и с боков для охлаждения
• Для долгой службы используйте качественную проводку: сечение кабелей - согласно таблице для 45–60 А, экранированные - для сигналов
• Настройка через кнопки на лицевой панели - начните с автоматического определения параметров двигателя (Auto-tuning)
• Если нужна связь с ПЛК - используйте RS-485 с терминатором 120 Ом на последнем устройстве в цепи
• При работе в холодном помещении - предварительно прогрейте устройство до +10 C перед включением
• Замена модульных карт - выполняйте только при отключенном питании и снятой крышке
