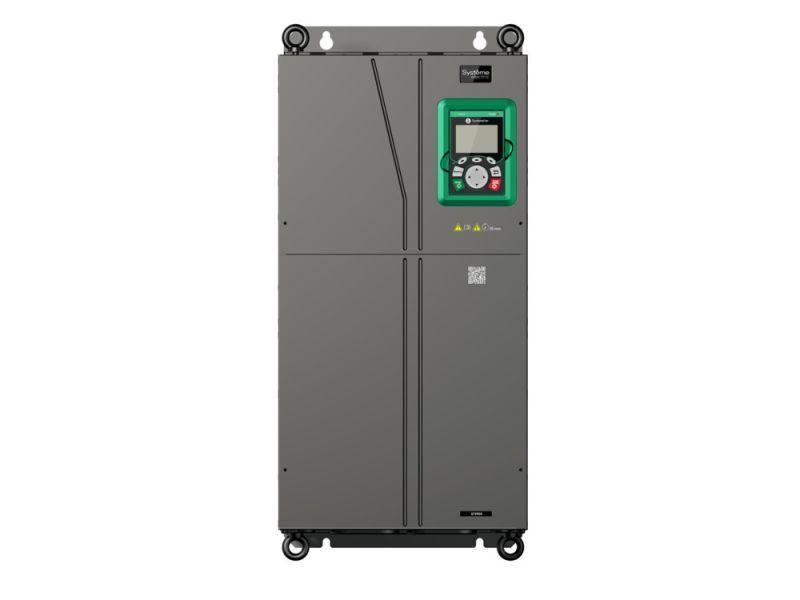

Преобразователь частоты STV900 90 кВт 690В | STV900D90Y6 SE APC

Преобразователь частоты STV900 90 кВт 690В от Systeme Electric предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 90 кВт на напряжении 690 В. Артикул stv900d90y6 относится к серии SystemeVar и обеспечивает работу в четырёх квадрантах, что делает его подходящим для сложных технологических процессов с рекуперацией энергии.

Назначение и область применения

STV900 90 кВт 690В используется для управления электродвигателями в системах, где требуется плавное изменение скорости, высокая точность и возможность возврата энергии в сеть. Подходит для приводов насосов, компрессоров, конвейеров, центрифуг, лифтов и станков с требованием к динамическому торможению. Благодаря работе в четырёх квадрантах, устройство эффективно применяется там, где нагрузка меняет направление движения - например, в подъёмных механизмах или тормозящих конвейерах.

Технические характеристики

• Номинальная мощность: 90 кВт
• Напряжение питания: 690 В, три фазы
• Выходное напряжение: до 690 В переменного тока
• Номинальный выходной ток: 95 А
• Максимальная выходная частота: 400 Гц - позволяет управлять двигателями с высокой скоростью вращения
• Частота сети: совместим с 50 и 60 Гц
• Тип преобразования: источник тока - обеспечивает стабильную передачу момента даже при колебаниях нагрузки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом шкафу
• Цифровые входы: 6 - для подключения кнопок, датчиков, сигналов запуска/останова
• Цифровые выходы: 1 - для сигнализации состояния или управления внешним оборудованием
• Аналоговые входы/выходы: 1 вход / 1 выход - для подключения потенциометров, датчиков давления или обратной связи
• Интерфейсы связи: Modbus RTU через один порт RS-485 - для интеграции в системы автоматизации
• Допустимое отклонение частоты сети: +-0,05 % - высокая устойчивость к перепадам в сети
• Гарантия: 24 месяца

Совместимость и монтаж

STV900 90 кВт 690В совместим с большинством трёхфазных асинхронных двигателей до 90 кВт, работающих на напряжении 690 В. Для монтажа необходимо соблюдать требования по охлаждению: устройство требует свободного пространства вокруг корпуса (минимум 100 мм спереди и с боков). Установка допускается только в электрощите класса IP54 и выше. Клеммы для силовых проводов рассчитаны на сечение до 50 мм2. Подключение заземления обязательно. Интерфейс RS-485 подключается экранированным кабелем с терминальными резисторами 120 Ом на концах линии.

Безопасность и стандарты

Преобразователь соответствует международным нормам безопасности IEC 61800-5-1 и IEC 61800-3. Защита от перегрузки, перегрева, замыкания и пропадания фаз реализована на уровне аппаратуры. Отсутствие встроенной защиты от пыли и влаги (IP20) требует обязательного размещения внутри электрошкафа. Напряжение 690 В относится к категории повышенной опасности - работы по подключению должны выполнять квалифицированные специалисты с допуском к работам на высоких напряжениях.

Преимущества

• Работа в четырёх квадрантах - позволяет не просто тормозить, но и возвращать энергию в сеть, снижая потребление и издержки
• Поддержка нескольких способов задания параметров: ручная настройка, удалённое управление через HMI или Modbus - гибкость интеграции
• Высокая точность регулирования частоты (+-0,05%) - идеально для задач, требующих стабильности
• Универсальный интерфейс Modbus - легко подключается к PLC и SCADA-системам
• Долгий гарантийный срок - 2 года - свидетельствует о надёжности компонентов

Ограничения применения

• Не предназначен для открытой установки - IP20 исключает использование вне герметичных шкафов
• Не подходит для однофазных сетей или двигателей ниже 90 кВт, если требуется максимальная эффективность
• Отсутствуют встроенные фильтры гармоник - при использовании в чувствительных сетях требуется внешняя фильтрация
• Ограниченное количество аналоговых каналов - для сложных систем с множеством датчиков может потребоваться расширение через модули
• Максимальная частота 400 Гц - недостаточна для некоторых высокоскоростных шпинделях (>10 000 об/мин), требующих более 500–600 Гц

Примеры использования

• Лифтовой механизм: двигатель тормозит при опускании, энергия возвращается в сеть
• Конвейер с весовым контролем: скорость меняется в зависимости от массы груза через аналоговый вход
• Центробежный насос: плавный пуск и регулирование давления по сигналу от датчика
• Фрезерный станок: точное управление оборотами шпинделя через Modbus от CNC-контроллера

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Настройте параметры торможения (время и уровень) в соответствии с механической инерцией нагрузки - это продлит жизнь тормозным элементам
• Используйте кабели с экраном для аналоговых и RS-485 линий - минимизирует помехи от силовых цепей
• При длительной работе на малых оборотах (менее 20 Гц) убедитесь, что двигатель имеет принудительное охлаждение - внутренний вентилятор может не справиться
• Зарегистрируйте серийный номер устройства на сайте Systeme Electric - это активирует расширенную поддержку и прошивки
