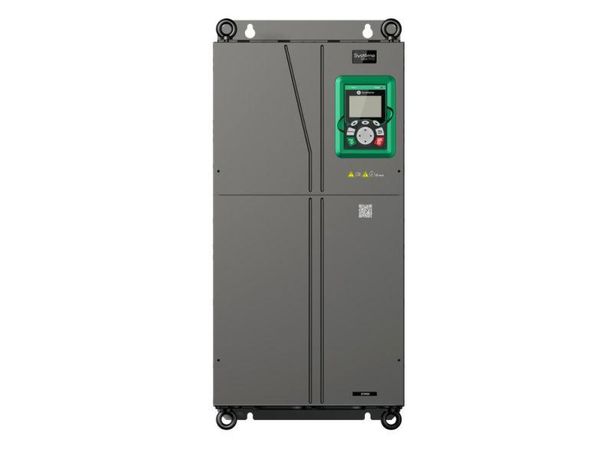

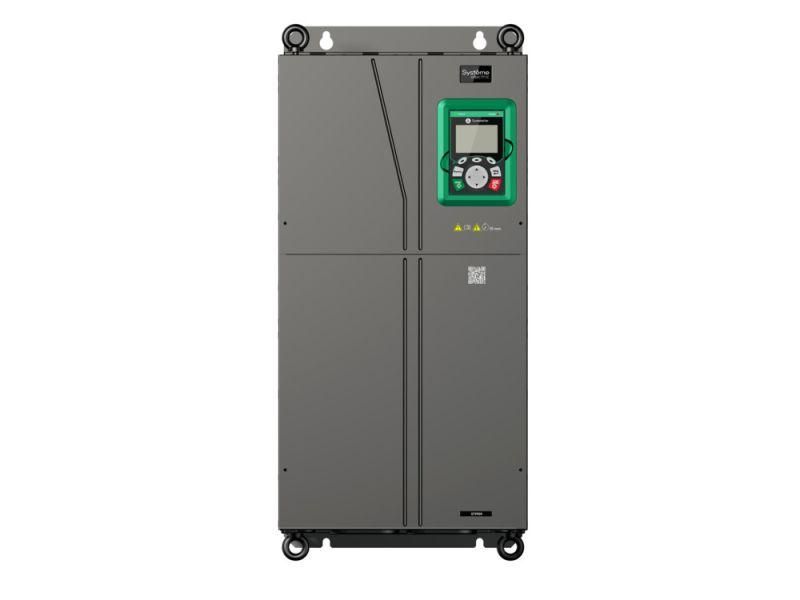

Преобразователь частоты STV900 55 кВт 690В | STV900D55Y6 SE APC

Преобразователь частоты STV900 55 кВт 690В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей на напряжении 690 В. Подходит для промышленных систем, где важна стабильность и управление в четырёх квадрантах. Бренд Systeme Electric, артикул stv900d55y6, относится к серии SystemeVar.

Назначение и область применения

STV900 55 кВт 690В SE предназначен для управления двигателями в промышленных установках, требующих плавного запуска, точной регулировки скорости и рекуперации энергии. Применяется в оборудовании с высокой инерцией: насосных станциях, компрессорах, конвейерах, центрифугах, лифтовых системах и станках с ЧПУ. Особенность устройства - работа в четырёх квадрантах, что позволяет не только ускорять, но и замедлять двигатель с возвратом энергии в сеть.

Технические характеристики

• Номинальная мощность: 55 кВт
• Напряжение питания: 690 В, три фазы
• Выходное напряжение: до 690 В
• Номинальный ток: 62 А
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Тип преобразования: источник тока (для точного контроля момента)
• Степень защиты: IP20 (только для внутренней установки в шкаф)
• Цифровые входы: 6
• Цифровые выходы: 1
• Аналоговые входы/выходы: 1 / 1
• Интерфейсы связи: Modbus через RS-485 (1 порт)
• Способы задания параметров: ручная настройка, внешние сигналы, удалённое управление
• Гарантия: 24 месяца

Совместимость и монтаж

STV900 55 кВт 690В SE совместим с большинством трёхфазных асинхронных двигателей до 55 кВт, рассчитанных на 690 В. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за класса защиты IP20. Кабели питания и двигателя должны соответствовать току 62 А и иметь экранирование для снижения помех. Подключение к Modbus требует использования двухпроводной линии RS-485 с терминаторами на концах. Убедитесь, что посадочные размеры оборудования подходят под ваш шкаф - габариты указаны в техпаспорте производителя.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного применения. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Напряжение 690 В требует соблюдения правил работы с высоким напряжением: отключайте питание перед обслуживанием, используйте средства индивидуальной защиты.

Преимущества

• Работа в четырёх квадрантах - возможность рекуперации энергии при торможении, снижает потребление из сети.
• Высокая точность регулирования частоты (+-0,05%) - идеально для технологий с жесткими допусками.
• Поддержка Modbus и RS-485 - легко интегрируется в системы автоматизации.
• Гибкая настройка: можно задавать параметры с панели, через PLC или внешние сигналы.
• Надёжная система защиты - продлевает срок службы как преобразователя, так и двигателя.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и влаги.
• Требует охлаждаемого шкафа; при температуре выше +40 C возможны ограничения по нагрузке.
• Не подходит для однофазных сетей или двигателей ниже 380 В.
• Максимальная частота 400 Гц - недостаточна для сверхвысокоскоростных шпинделях (>10 000 об/мин).
• Один аналоговый выход - ограниченные возможности для сложных контуров управления без дополнительных модулей.

Примеры использования

• Конвейерная линия с изменяемой скоростью и торможением с возвратом энергии.
• Циркулярный насос в системе водоснабжения с давлением по заданию.
• Лебёдка с точным позиционированием и контролем момента при опускании груза.
• Фрезерный станок с ЧПУ, где нужна стабильная скорость при резке твёрдых материалов.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и двигателя - 690 В, не меньше!
• Настройте параметры торможения и время разгона - слишком быстрый старт вызывает скачки тока.
• Используйте входы DI для аварийной остановки и выход DO для сигнализации отказа.
• Для долгой работы в условиях повышенной температуры - обеспечьте вентиляцию шкафа минимум 10 л/с на каждый кВт мощности.
• Обновляйте прошивку через Modbus, если доступны новые версии от Systeme Electric - повышается надёжность.
• Запишите все параметры настройки - они сохранятся только при наличии батареи во временном отключении питания.
