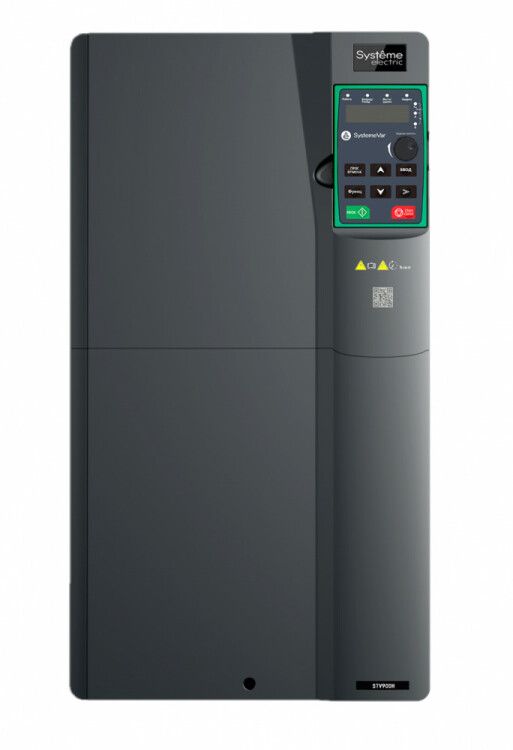

Преобразователь частоты STV900H 45 кВт 400В. Кран/Подъемник | STV900D45N4H SE APC

Преобразователь частоты STV900H 45 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателя в крановых и подъёмных системах. Выполнен на базе серии SystemeVar от бренда Systeme Electric, артикул stv900d45n4h. Подходит для промышленных условий с высокими требованиями к надёжности и безопасности.

Назначение и область применения

Преобразователь частоты STV900H 45 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в грузоподъёмных механизмах: кранах, лебёдках, элеваторах, подъёмниках и других устройствах с вертикальным перемещением нагрузки. Обеспечивает плавный пуск, точную остановку и удержание груза без механических тормозов. Применяется в цехах, портах, складах и на производственных линиях, где важна безопасность и контроль движения.

Технические характеристики

• Номинальная выходная мощность: 45 кВт
• Номинальный выходной ток: 92 А
• Напряжение питания: 380–440 В, 3 фазы (допуск +-15%/+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 4 кГц (по умолчанию); возможна настройка на 2 кГц
• Степень защиты: IP20 - для установки внутри шкафа
• Встроенная система торможения - позволяет рассеивать избыточную энергию при торможении
• Встроенный DC-реактор - снижает гармонические искажения в сети
• Функция STO (Safe Torque Off) - отключение крутящего момента для обеспечения безопасности при обслуживании
• Управление внешним тормозом - возможность подключения и автоматического управления электромагнитным тормозом
• Аналоговые входы: 2 (например, для датчиков давления или положения)
• Аналоговый выход: 1 (для передачи сигнала состояния или частоты)
• Цифровые входы: 6 (для кнопок, датчиков, сигналов аварии)
• Цифровые выходы: 2 (для управления световой сигнализацией, реле)
• Интерфейс RS-485: 1 (для связи по Modbus RTU)
• Способы задания параметров: ручная панель, дистанционный ввод через PLC, Modbus
• Габариты: 282×258×560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 45 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 45 кВт. Для правильной работы требуется:

• Установка в закрытом щите с защитой от пыли и влаги (IP20 не защищает от окружающей среды)
• Обязательное использование встроенного DC-реактора - он уже установлен, не требует доп. монтажа
• Подключение тормозного резистора - при длительном торможении или больших инерциях рекомендовано подключить внешний тормозной резистор, чтобы избежать перегрева
• Заземление корпуса - обязательно по нормам ПУЭ
• Кабели питания и двигателя - использовать экранированные провода, минимальное расстояние между силовыми и слаботочными кабелями - 30 см
• Настройка параметров через меню на панели или через Modbus - предварительно сверьте тип двигателя и его номиналы

Безопасность и стандарты

Преобразователь частоты STV900H 45 кВт 400В для крана/подъемника соответствует требованиям безопасности для промышленного оборудования. Включает функцию STO (Safe Torque Off), которая полностью отключает момент на валу двигателя при активации - это соответствует уровню SIL 3 / PL e по EN ISO 13849-1. Устройство прошло испытания на EMC и работает в условиях промышленной электромагнитной среды. Сертифицирован для использования в зонах с повышенной опасностью согласно IEC 61800-5-1.

Преимущества

• Встроенные элементы: реактор и тормозной модуль исключают необходимость внешних компонентов в большинстве случаев
• Высокая перегрузочная способность - позволяет запускать тяжёлые грузы даже при пиковых нагрузках
• Четырёхквадрантная работа - поддерживает как движение вперёд, так и возврат энергии при опускании груза
• Modbus-интерфейс - легко интегрируется в системы автоматизации
• Защита от перегрева, перенапряжения, потери фазы и перегрузки по току
• Простая диагностика через встроенные индикаторы и сообщения на экране

Ограничения применения

• IP20 - нельзя устанавливать вне электрошкафа; недопустимо попадание пыли, воды, масла
• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex)
• При работе с очень длинными кабелями (>50 м) к двигателю требуется установка dV/dt-фильтра
• Максимальная выходная мощность 92 кВт достигается только при использовании внешнего тормозного резистора - без него ограничено 45 кВт
• Не поддерживает Ethernet, Profibus, CANopen - только Modbus RTU по RS-485

Примеры использования

• Мостовой кран на металлургическом заводе - плавный подъём и опускание металлических слитков
• Лебёдка для подъёма материалов на стройплощадке - точная остановка на уровне этажа
• Подъёмник для обслуживания оборудования - управление скоростью по команде оператора
• Автоматизированный складской комплекс - координированное движение синхронизированных подъёмников

Практические советы

• Перед первым запуском проверьте соответствие номиналов двигателя (ток, напряжение, число пар полюсов) в настройках преобразователя
• При использовании в режиме постоянного торможения - контролируйте температуру тормозного резистора, особенно при частых циклах
• Для долгой службы - регулярно очищайте воздухозаборники шкафа от пыли, следите за температурой помещения (не выше +40C)
• При подключении к PLC используйте изолированные кабели для Modbus - помехи могут вызвать сбои в управлении
• При замене старого преобразователя - сохраните текущую конфигурацию через USB или Modbus, чтобы не терять настройки
• STO-функция должна быть подключена к аварийной кнопке или системе безопасности - она не заменяет механический тормоз, а дополняет его
