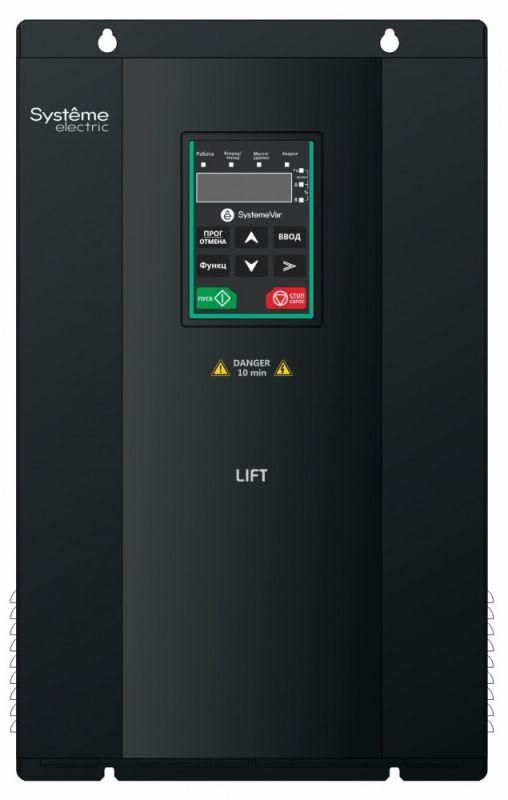

Преобразователь частоты STV900L 22 кВт 400В. Лифт - STV900D22N4L APC

Преобразователь частоты STV900L от Systeme Electric - устройство для точного управления скоростью двигателя лифтовой установки на базе 22 кВт и 400 В. Модель STV900L обеспечивает плавный пуск, стабильную работу и энергоэффективность в условиях частых циклов остановок и запусков.

Назначение и область применения

Преобразователь частоты STV900L предназначен исключительно для управления асинхронными двигателями лифтов. Он обеспечивает плавное ускорение и замедление кабины, снижает механический износ системы, повышает комфорт пассажиров и позволяет точно выдерживать остановки на этажах. Подходит для грузовых и пассажирских лифтов с нагрузкой до 22 кВт. Применяется в жилых домах, офисных зданиях и общественных объектах.

Технические характеристики

• Номинальная мощность: 22 кВт (G-тип - для насосов и механизмов с высокой пиковой нагрузкой)
• Перегрузочная способность: 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Номинальный входной ток: 45 А
• Питающее напряжение: 3 фазы, 380 В +-10%
• Частота ШИМ: 4 кГц - баланс между эффективностью и уровнем шума
• Степень защиты: IP20 - защищён от контакта с пальцами и крупным инструментом, но не от пыли и влаги
• Габариты: 290 × 220 × 470 мм (высота указана верно - 470 мм, а не 4705 мм)
• Вес: 20,3 кг

Совместимость и монтаж

Преобразователь частоты STV900L совместим с трёхфазными асинхронными двигателями 380 В, соответствующими по мощности 22 кВт. Для подключения требуются силовые кабели сечением не менее 10 мм2 (медь) и надёжное заземление. Устройство монтируется на стену или DIN-рейку в закрытом щите с принудительной вентиляцией. Клеммы для подключения двигателей, сети и тормозного резистора доступны с передней стороны корпуса. Обязательно соблюдать расстояние минимум 100 мм со всех сторон для теплоотвода.

Безопасность и стандарты

Преобразователь частоты STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перенапряжения, перегрузки и потери фазы встроена. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Высокая перегрузочная способность G-типа идеально подходит для динамических режимов лифтов
• Устойчивый контроль момента даже при малых оборотах - важен для точной остановки на уровне этажа
• Фиксированная частота ШИМ 4 кГц снижает слышимый шум по сравнению с более низкими значениями
• Компактный размер и вес позволяют легко размещать в ограниченном пространстве шахты или машинного помещения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки в герметичном шкафу
• Не подходит для однофазных сетей - требуется трёхфазное питание 380 В
• Не имеет встроенного тормозного модуля; при больших инерционных нагрузках необходимо подключение внешнего тормозного резистора
• Работает только с асинхронными двигателями - несовместим с синхронными или постоянного тока

Примеры использования

• Лифт в 12-этажном жилом доме с максимальной нагрузкой 1000 кг
• Грузовой лифт на складе с частыми циклами подъёма/спуска
• Эскалатор с регулируемой скоростью в часы пик

Практические советы

• При монтаже проверьте соответствие посадочных размеров - глубина 290 мм требует свободного места в шкафу
• Обязательно используйте входной реактор и выходной dV/dt-фильтр, если длина кабеля до двигателя больше 50 метров
• Настройте параметры ускорения и замедления в соответствии с нормами безопасности лифтов (обычно 3–8 секунд)
• Проверяйте температуру внутри шкафа ежемесячно - перегрев - основная причина отказов STV900L
• Запишите заводские параметры перед первым запуском - они могут отличаться от типовых для других моделей SystemeVar
