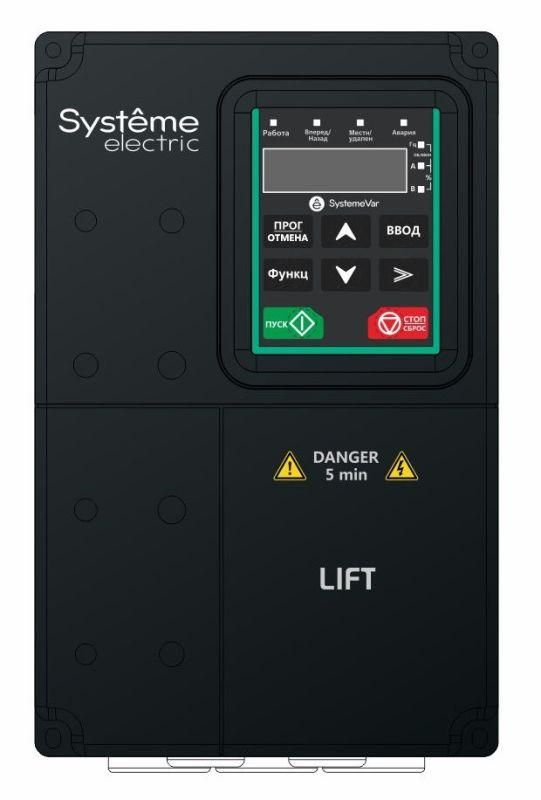

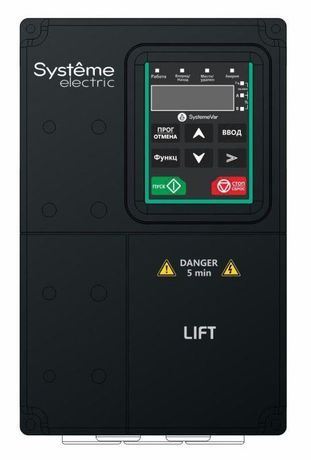

Преобразователь частоты STV900L 5.5 кВт 400В. Лифт - STV900U55N4L APC

Преобразователь частоты STV900L от Systeme Electric - устройство для точного управления скоростью двигателя лифтов с номинальной мощностью 5,5 кВт. Он обеспечивает плавный пуск, стабильную работу на высоких нагрузках и соответствует требованиям к безопасности в системах вертикального перемещения.

Назначение и область применения

STV900L предназначен для управления асинхронными электродвигателями в лифтовых установках. Его основная задача - регулирование частоты вращения двигателя для обеспечения плавного ускорения, равномерного движения и точной остановки кабины. Подходит для грузовых и пассажирских лифтов с нагрузкой до 5,5 кВт. Также может применяться в других устройствах с аналогичным профилем нагрузки: эскалаторах, подъёмниках, конвейерах с переменной скоростью.

Технические характеристики

• Номинальная мощность: 5,5 кВт (G-тип - для насосов и компрессоров, адаптирован под тяжёлые циклы запуска)
• Номинальный ток: 14 А
• Перегрузочная способность: 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Питающее напряжение: трёхфазное 380–440 В (допуск: –15% / +10%)
• Частота ШИМ: 8 кГц - снижает шум двигателя и потери в обмотках
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для работы во влажной среде
• Размеры: 160×175×250 мм
• Вес: 4,2 кг

Совместимость и монтаж

STV900L совместим с трёхфазными асинхронными двигателями мощностью до 5,5 кВт, рассчитанными на напряжение 380–400 В. Для подключения требуются силовые кабели сечением не менее 4 мм2 (по току 14 А). Клеммы для подвода питания и выхода к двигателю расположены на передней панели. Монтаж осуществляется на стену или DIN-рейку (не включено в комплект). Устройство не имеет встроенного фильтра EMI - при необходимости рекомендуется установить внешний фильтр для соблюдения норм EMC. Обязательно соблюдать посадочные размеры: глубина корпуса 160 мм, зазор вокруг - минимум 50 мм для вентиляции.

Безопасность и стандарты

STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними схемами. Отказ от сертификации по GOST R не указан - для использования в России требуется проверка соответствия местным нормам (например, ПУЭ, ГОСТ Р 51321.1).

Преимущества

• Высокая перегрузочная способность позволяет уверенно запускать лифт с максимальной нагрузкой даже при низком напряжении сети
• Частота ШИМ 8 кГц снижает уровень акустического шума двигателя - важный фактор для жилых зданий
• Компактные габариты позволяют устанавливать преобразователь в ограниченном пространстве шахты или щите
• Адаптация под G-тип нагрузки делает его надёжнее в условиях частых пусков и остановок

Ограничения применения

• Не предназначен для работы в помещениях с повышенной влажностью, пылью или агрессивной средой из-за степени защиты IP20
• Не содержит встроенный входной реактор или фильтр EMI - при наличии чувствительной аппаратуры рядом возможна помеховая ситуация
• Не поддерживает функции связи по протоколам Modbus или CANopen - управление возможно только через дискретные входы/выходы и кнопки на панели
• Не рекомендован для длительной работы на пределе перегрузки более 1 минуты - риск перегрева и срабатывания защиты

Примеры использования

• Лифт в многоквартирном доме с грузоподъёмностью 630 кг и двигателем 5,5 кВт
• Подъёмник для обслуживания оборудования в производственном цеху
• Конвейер с изменяемой скоростью доставки материалов между этажами

Практические советы

• При монтаже в закрытом щите обязательно предусмотрите принудительную вентиляцию - нагрев при работе на 80–100% нагрузки значителен
• Проверьте соответствие напряжения сети: ниже 320 В возможны отказы пуска; выше 480 В - повышается риск пробоя полупроводников
• Для долгой службы используйте качественные кабели с медными жилами и экранированием на выходе к двигателю
• Настройте параметры ускорения и замедления согласно массе кабины - слишком быстрый пуск вызывает ударные нагрузки на тросы и механизм
• STV900L - часть серии SystemeVar. Все модели этой серии имеют одинаковый интерфейс программирования - знание одной модели упрощает обслуживание нескольких единиц
