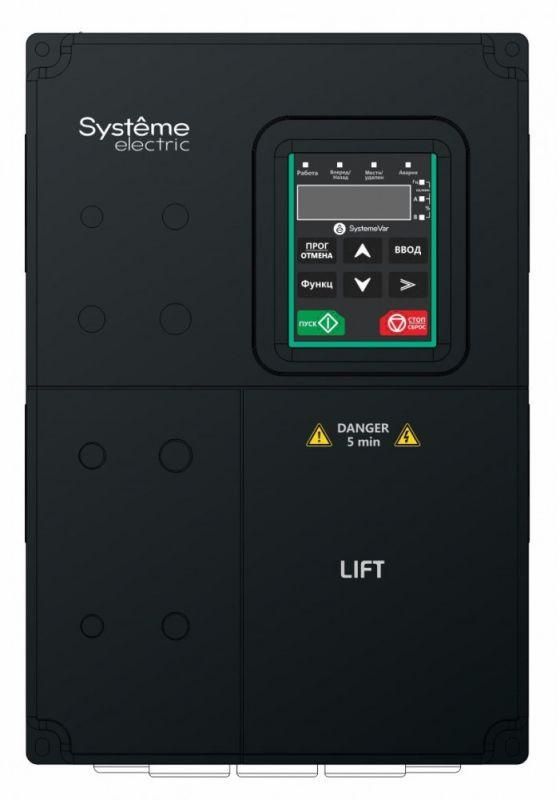

Преобразователь частоты STV900L 7.5 кВт 400В. Лифт - STV900U75N4L APC

Преобразователь частоты STV900L от Systeme Electric - устройство для точного управления скоростью двигателя лифтовых установок на базе сети 380–440 В. Мощность 7,5 кВт обеспечивает надёжную работу даже при высоких динамических нагрузках, а специальная прошивка адаптирована под требования лифтостроения.

Назначение и область применения

STV900L предназначен для регулирования скорости и момента асинхронных двигателей в системах вертикального перемещения - главным образом, в лифтах жилых и общественных зданий. Устройство преобразует постоянное напряжение сети в переменное с изменяемой частотой, позволяя плавно запускать, ускорять, замедлять и останавливать лифт без ударных нагрузок на механизм и пассажиров.

Технические характеристики

• Номинальная мощность: 7,5 кВт (G-тип - для насосов и компрессоров, здесь адаптирован под лифты)
• Перегрузочная способность: до 150% в течение 60 секунд, 180% - 10 секунд, 200% - 1 секунда
• Номинальный входной ток: 18,5 А
• Питающее напряжение: три фазы 380 В +-15% / 440 В +10%
• Частота ШИМ: 8 кГц - снижает шум двигателя и потери в кабеле
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли
• Габариты: 220×180×320 мм
• Масса: 6,3 кг

Совместимость и монтаж

STV900L совместим с трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и правильное подключение цепей управления и тормозного модуля (если используется). Клеммы рассчитаны на медные провода сечением до 16 мм2. Установка допускается только в закрытом щите с принудительной вентиляцией из-за отсутствия защиты от пыли и влаги (IP20). Обязательна заземление корпуса через контакт PE.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61800-3 (электромагнитная совместимость). Поддерживает функции аварийной остановки, контроля перегрева, пропадания фазы и перегрузки по току. Не имеет сертификата для взрывоопасных сред.

Преимущества

• Высокая перегрузочная способность позволяет уверенно работать при старте лифта с полной нагрузкой
• Частота ШИМ 8 кГц снижает уровень акустического шума в машинном отделении
• Оптимизированная программа управления для лифтов - минимизация рывков и комфортное позиционирование
• Компактные габариты удобны для установки в ограниченных пространствах машинных помещений

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует герметичного шкафа
• Не подходит для однофазных сетей - обязательна трёхфазная подача питания
• Не содержит встроенного тормозного резистора - внешний элемент необходимо подбирать отдельно при частом торможении
• Работает только с двигателями G-типа; использование D-типов (например, для конвейеров) не рекомендовано

Примеры использования

• Лифты в многоквартирных домах до 12 этажей с нагрузкой до 800 кг
• Грузовые лифты в складских комплексах с частыми циклами запуска/остановки
• Подъёмники для обслуживания оборудования в производственных помещениях

Практические советы

• При монтаже проверьте соответствие посадочных размеров - STV900L имеет габариты 220×180×320 мм, что важно для подготовки места в шкафу
• Обязательно используйте внешний тормозной резистор при частоте торможения более 10 раз в час - иначе возможен перегрев устройства
• Настройте параметры ускорения и замедления в соответствии с весом кабины и типом привода - слишком быстрый старт вызывает проскальзывание канатов
• Проверяйте температуру окружающей среды - максимальная рабочая температура 40C; при установке рядом с нагреваемыми элементами нужна дополнительная вентиляция
• Артикул STV900U75N4L - единственный вариант этой модели; аналоги других брендов имеют отличные алгоритмы управления и не подходят для прямой замены без переобучения системы
