Преобразователь частоты STV900L 15 кВт 400В. Лифт - STV900D15N4L APC

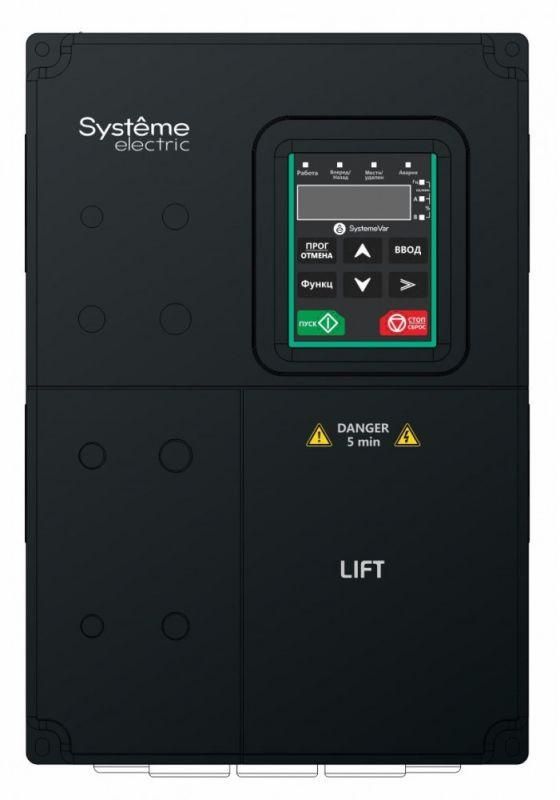

Преобразователь частоты STV900L от Systeme Electric - устройство для точного управления скоростью двигателя лифтовой установки на базе сети 380–440 В. Мощность 15 кВт обеспечивает надёжную работу даже при высоких нагрузках, а специальная настройка под тип G делает STV900L оптимальным решением для вертикального транспорта.

Назначение и область применения

STV900L предназначен для регулирования скорости и момента асинхронного двигателя в системах лифтов. Управление частотой питания позволяет плавно запускать, ускорять, замедлять и точно останавливать кabinу - снижая ударные нагрузки и повышая комфорт пассажиров. Применяется исключительно в лифтовых установках, где требуется жесткий контроль движения и высокая надёжность.

Технические характеристики

• Номинальная мощность: 15 кВт (класс G - для насосов и механизмов с переменным моментом)
• Перегрузочная способность: 150% до 60 секунд, 180% до 10 секунд, 200% до 1 секунды
• Номинальный входной ток: 32 А
• Питающее напряжение: 3 фазы, 380 В (−15%) – 440 В (+10%)
• Частота ШИМ: 4 кГц - баланс между эффективностью и уровнем шума
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 220×180×320 мм
• Масса: 6,3 кг

Совместимость и монтаж

STV900L совместим с трёхфазными асинхронными двигателями мощностью до 15 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 32 А (обычно 6–10 мм2, зависит от длины и условий прокладки). Клеммы для подвода питания и выхода к двигателю расположены на передней панели. Монтаж выполняется на вертикальной поверхности с доступом для вентиляции - корпус не имеет собственного охлаждения. Обязательно соблюдать заземление по нормам ПУЭ.

Безопасность и стандарты

STV900L соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Отсутствие сертификата для взрывоопасных сред ограничивает применение в опасных зонах. IP20 не допускает установку в сырых или пыльных помещениях без дополнительной защиты.

Преимущества

• Высокая перегрузочная способность - выдерживает кратковременные пики нагрузки при старте/остановке лифта
• Фиксированная частота ШИМ 4 кГц - минимизирует слышимый шум от двигателя
• Компактные габариты - легко помещается в шкаф управления лифтом
• Работает в широком диапазоне напряжений - устойчив к колебаниям в сети

Ограничения применения

• Не предназначена для работы вне температурного диапазона 0…+40 C (не указано явно, но следует из класса IP20 и типичных условий для таких устройств)
• Запрещено использовать в условиях повышенной влажности, пыли, агрессивных сред - IP20 не обеспечивает защиту
• Не подходит для однофазных сетей или двигателей постоянного тока
• Требуется внешний тормозной резистор при частых торможениях - в комплект не входит

Примеры использования

• Лифты грузоподъёмностью до 1000 кг с приводом на 15 кВт
• Подъёмники для инвалидов и малогабаритные эскалаторы
• Системы автоматического перемещения платформ в складских комплексах

Практические советы

• При проектировании учтите, что STV900L требует свободного пространства вокруг корпуса - минимум 50 мм сверху и с боков для теплоотвода
• Для длительной работы с частыми торможениями обязательно подключите внешний тормозной резистор - иначе возможна аварийная остановка по перегреву
• Проверьте соответствие посадочных размеров: 220×180 мм - убедитесь, что место в щите позволяет установить STV900L без давления на клеммы
• Настройка параметров должна проводиться с использованием программного обеспечения SE-Config или через кнопки на панели - не рекомендуется изменять параметры “на глаз”
• Артикул stv900d15n4l - единственный вариант в серии SystemeVar с такой мощностью; аналоги других брендов могут отличаться по алгоритму управления лифтом
