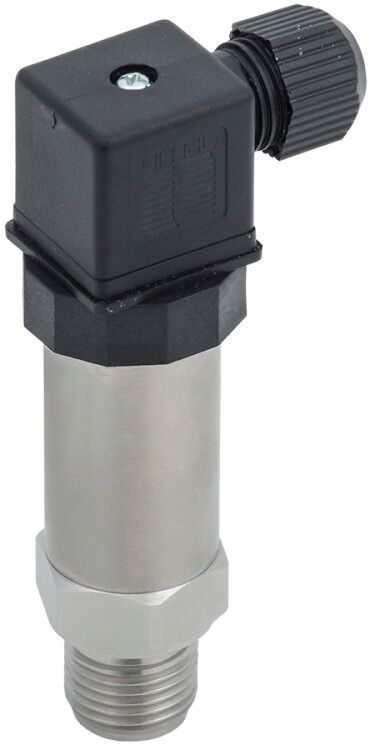

Преобразователь избыточного давления PPT10 0,25% 0-6Бар 4-20мА G1/2 DIN43650 ONI - PPT-G-HY-006-4-20-2-2 IEK

Преобразователь давления PPT10 0,25% 0-6Бар 4-20мА G1/2 DIN43650 от бренда ONI (IEK) преобразует избыточное давление в стандартный токовый сигнал 4–20 мА, обеспечивая надёжную передачу данных в системах автоматизации. Артикул ppt-g-hy-006-4-20-2-2 соответствует промышленным требованиям к точности и защите.

Назначение и область применения

Преобразователь давления PPT10 0,25% 0-6Бар 4-20мА G1/2 DIN43650 используется для измерения избыточного давления газов и жидкостей и перевода этого значения в унифицированный токовый сигнал 4–20 мА. Подходит для интеграции в системы управления технологическими процессами: насосные станции, компрессоры, гидравлические и пневматические установки, системы контроля давления в трубопроводах.

Технические характеристики

• Диапазон измерений: 0–600 000 Па (0–6 бар) - оптимальен для средних значений давления в промышленных системах
• Выходной сигнал: 4–20 мА - стандартный промышленный аналоговый сигнал, совместимый с большинством контроллеров и регистраторов
• Класс точности: 0,25 % - высокая точность, допустимая погрешность не более четверти процента от всего диапазона
• Напряжение питания: 24 В постоянного тока - типичное напряжение для промышленных цепей
• Номинальный ток потребления: 0,05 А - низкое энергопотребление, снижает нагрузку на источник питания
• Размер резьбы: G1/2" - стандартная метрическая резьба, совместима с фланцами и адаптерами по ГОСТ
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления
• Способ монтажа: навинчивание - быстрая установка на резьбовое соединение без дополнительных креплений
• Гарантийный срок: 24 месяца - длительная гарантия, подтверждающая надёжность сборки

Совместимость и монтаж

Преобразователь давления PPT10 0,25% 0-6Бар 4-20мА G1/2 DIN43650 монтируется путём навинчивания на резьбовой штуцер с внутренней резьбой G1/2". Для правильной работы требуется подключение к источнику питания 24 В DC и приёмному устройству (например, PLC или регулятору), поддерживающему вход 4–20 мА. Убедитесь, что резьба на объекте установки соответствует стандарту DIN 43650. Не используйте герметик на резьбе - он может попасть в чувствительный элемент и повредить датчик.

Безопасность и стандарты

Изделие соответствует требованиям IP65 по степени защиты и рассчитано на работу в условиях повышенной запылённости и влажности. Применяет принципы безопасности, установленные для промышленных измерительных приборов. Соответствие стандарту DIN 43650 гарантирует механическую и электрическую совместимость с промышленными разъёмами и кабельными вводами.

Преимущества

• Высокая точность класса 0,25 % позволяет использовать прибор в задачах, требующих точного контроля давления
• Защита IP65 делает его пригодным для установки вне помещений и в агрессивных средах
• Минимальное энергопотребление (0,05 А) снижает тепловые потери и нагрузку на систему питания
• Универсальный выход 4–20 мА легко интегрируется в существующие системы автоматизации
• Навинчиваемый монтаж исключает необходимость сверления или сложной фиксации

Ограничения применения

• Не предназначен для измерения абсолютного или вакуумного давления - только избыточного (относительно атмосферного)
• Не рекомендован для агрессивных сред: кислот, щелочей, растворителей - материал корпуса и уплотнений не рассчитан на химическую стойкость
• Максимальное рабочее давление - 6 бар; превышение может вызвать повреждение датчика
• Не следует применять в условиях постоянного гидроудара или вибраций выше нормы - возможна потеря точности
• Температурный режим не указан - предполагается работа в рамках обычных промышленных условий (не экстремальные температуры)

Примеры использования

• Контроль давления воздуха в пневматических линиях на заводе
• Автоматическое управление насосом в системе водоснабжения
• Мониторинг давления масла в гидравлическом прессе
• Фиксация перепада давления в фильтре воздушного компрессора
• Система аварийного отключения при превышении порогового давления в трубопроводе

Практические советы

• Перед установкой проверьте соответствие резьбы G1/2" на оборудовании - не используйте переходники с другими стандартами (NPT, M20x1,5)
• Подключайте кабель после монтажа, чтобы избежать перекручивания проводов
• При первом включении дайте прибору 5–10 минут на стабилизацию показаний
• Для долговечности избегайте установки рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты)
• При замене старого датчика - обязательно отключите питание и сбросьте давление в системе
