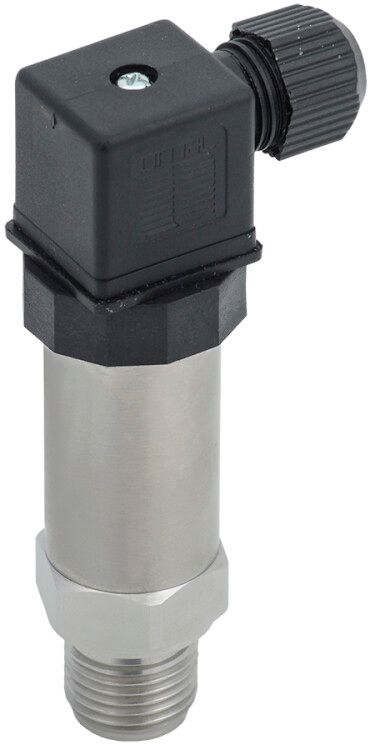

Преобразователь абсолютного давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 ONI - PPT-A-ST-025-4-20-2-2 IEK

Преобразователь давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 от ONI (IEK) преобразует физическое давление в электрический сигнал 4–20 мА, обеспечивая надёжную передачу данных в системах автоматизации. Артикул ppt-a-st-025-4-20-2-2 подходит для промышленного использования там, где важна точность и устойчивость к окружающей среде.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 используется для измерения абсолютного давления и перевода его в унифицированный токовый сигнал 4–20 мА. Применяется в системах контроля и управления на производствах: насосных станциях, компрессорах, гидравлических и пневматических установках, системах водоснабжения и технологических линиях с требованием к точному контролю давления.

Технические характеристики

• Диапазон измерений: 0–25 бар - способен работать с давлениями от вакуума до 25 бар (приблизительно 2,5 МПа).
• Класс точности: 0,5 % - максимальная погрешность измерения составляет половину процента от всего диапазона, что соответствует высокой точности для промышленных задач.
• Выходной сигнал: 4–20 мА - стандартный аналоговый сигнал, совместимый с большинством PLC, регуляторов и систем сбора данных.
• Напряжение питания: 24 В постоянного тока - типичное напряжение для промышленных цепей, не требует специальных источников.
• Номинальный ток потребления: 0,05 А - низкое энергопотребление, удобно для сетей с ограниченной мощностью.
• Размер резьбы: G1/2 (1/2 дюйма) - стандартная метрическая резьба для быстрого подключения к трубопроводам и фланцам.
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды с любого направления, подходит для помещений с повышенной влажностью или на открытых площадках.
• Способ монтажа: навинчивание - устройство закручивается в резьбовое отверстие, не требует дополнительных креплений.
• Гарантийный срок: 24 месяца - длительная гарантия, подтверждает качество сборки и материалов.

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 имеет резьбу G1/2, соответствующую стандарту DIN 43650, что позволяет использовать его со стандартными переходниками, тройниками и адаптерами. Для монтажа достаточно завинтить устройство в подготовленное резьбовое отверстие, соблюдая герметичность - рекомендуется применять ленту ФУМ или анаэробный герметик. Подключение выходных проводов выполняется к 2-проводной цепи: положительный (+) к питанию 24 В, отрицательный (−) - к входу приемника сигнала (PLC, контроллер). Убедитесь, что полярность соблюдена - неверное подключение повредит внутреннюю схему.

Безопасность и стандарты

Преобразователь давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 соответствует требованиям IP65 и проектировался с учётом норм безопасности для промышленного оборудования. Сертификация устройства соответствует международным стандартам на промышленные датчики, однако официальные документы (например, сертификаты взрывозащиты) не указаны - не применяйте в зонах с опасностью взрыва без дополнительной проверки.

Преимущества

• Высокая точность класса 0,5 % снижает погрешность в системах автоматического регулирования.
• Защита IP65 позволяет использовать устройство в сложных условиях: на улице, в цехах с мойкой, в помещениях с паром или брызгами.
• Стандартный выход 4–20 мА легко интегрируется в существующие системы без доработки.
• Навинчиваемый монтаж исключает необходимость сверления или сложной фиксации - экономит время при установке.
• Низкое энергопотребление (0,05 А) делает его подходящим для удалённых или автономных участков сети.

Ограничения применения

• Измеряет только абсолютное давление - не подходит для дифференциального или избыточного (манометрического) давления без замены модели.
• Не предназначен для работы с агрессивными средами: кислотами, щелочами, растворителями - материал корпуса и уплотнений рассчитан на воздух, воду, масла и нейтральные жидкости.
• Не допускается перегрузка выше 25 бар - превышение может вызвать необратимую деформацию чувствительного элемента.
• Не сертифицирован для взрывоопасных зон (Ex) - нельзя использовать в местах с горючими газами или пылью без дополнительной защиты.
• Температурный режим не указан - при экстремально низких или высоких температурах (ниже −20 C или выше +80 C) возможны сбои в работе; уточняйте условия эксплуатации в техдокументации производителя.

Примеры использования

• Контроль давления в гидравлическом прессе - сигнал 4–20 мА подаётся на ПЛК для автоматической остановки при достижении порогового значения.
• Система водоснабжения здания - датчик следит за давлением в трубопроводе и запускает насос при падении ниже заданного уровня.
• Пневматическая линия на конвейере - преобразователь PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 обеспечивает стабильное давление для пневмоцилиндров.
• Фильтрационные установки - контроль перепада давления через фильтр для своевременной замены картриджа.

Практические советы

• Перед установкой проверьте резьбу на предмет повреждений - даже небольшая деформация может нарушить герметичность.
• Затягивайте преобразователь давления PPT20 0,5% 0-25Бар 4-20мА G1/2 DIN43650 рукой, затем доверните на ½ оборота ключом - переусилие приведёт к поломке резьбы или датчика.
• Подключайте к стабилизированному источнику 24 В DC - скачки напряжения могут вывести из строя электронику.
• При первом включении дайте устройству 5–10 минут на стабилизацию показаний - особенно после изменения температуры окружающей среды.
• Для диагностики используйте мультиметр: при 0 бар выход должен быть около 4 мА, при 25 бар - около 20 мА. Отклонение более +-0,1 мА указывает на возможную погрешность.
• Если требуется измерение избыточного давления - выбирайте другую модель, так как этот преобразователь работает только с абсолютным давлением.
