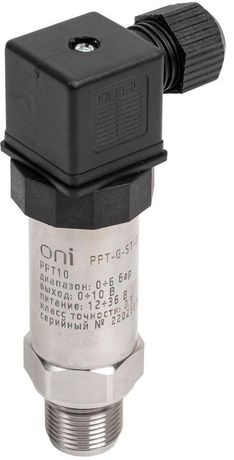

Преобразователь давления PPT10 0,5% 0-6Бар 0-10В M20 DIN43650 ONI - PPT-G-ST-006-0-10-3-2 IEK

Преобразователь давления PPT10 0,5% 0-6Бар 0-10В M20 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования избыточного давления газа в аналоговый выходной сигнал 0–10 В. Артикул ppt-g-st-006-0-10-3-2 подходит для промышленных систем контроля и автоматизации, где важна точность и устойчивость к внешним воздействиям.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-6Бар 0-10В M20 DIN43650 используется для измерения избыточного давления в газовых средах. Его основная задача - преобразовать физическое давление в электрический сигнал, который можно считывать контроллерами, PLC или другим оборудованием автоматизации. Подходит для установки на компрессорах, воздушных системах, насосных станциях, пневматических линиях и других объектах, где требуется постоянный мониторинг давления.

Технические характеристики

• Диапазон измерения: 0–6 бар - оптимальный интервал для большинства промышленных газовых систем с рабочим давлением до 6 атмосфер.
• Класс точности: 0,5 % - обеспечивает высокую точность измерений, допустимая погрешность не превышает половины процента от всего диапазона.
• Выходной сигнал: 0–10 В - линейный аналоговый сигнал, совместимый с большинством промышленных входов АЦП.
• Питание: DC 12–36 В - широкий диапазон напряжения позволяет использовать устройство в различных сетях, включая системы с нестабильным питанием.
• Резьба присоединения: M20×1,5 - стандартная метрическая резьба, соответствует DIN 43650, легко заменяет аналогичные устройства.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и длительной эксплуатации.
• Степень защиты: IP65 - защищён от пыли и струй воды, что делает возможным использование в условиях повышенной влажности или на открытых площадках.
• Тип подключения: штекер - быстрый и удобный монтаж без необходимости пайки или сложной коммутации.
• Максимальное избыточное давление: 900 кПа (9 бар) - предельное значение, которое устройство выдержит без повреждения, даже при кратковременных перегрузках.
• Гарантия: 24 месяца - подтверждает надёжность конструкции и качество сборки.

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-6Бар 0-10В M20 DIN43650 устанавливается через резьбу M20×1,5. Для герметизации рекомендуется применять ленту ФУМ или анаэробный герметик - не используйте паклю, она может попасть внутрь и забить каналы. Штекерное подключение требует проверки полярности перед включением: положительный контакт - красный провод, отрицательный - чёрный (стандарт для 0–10 В). Убедитесь, что напряжение питания находится в пределах 12–36 В постоянного тока. Недостаточное напряжение вызывает искажение сигнала, превышение - риск выхода из строя.

Безопасность и стандарты

Преобразователь давления PPT10 0,5% 0-6Бар 0-10В M20 DIN43650 соответствует требованиям IP65 и рассчитан на работу в соответствии с нормами безопасности для промышленного оборудования. Соответствие стандарту DIN 43650 гарантирует совместимость с типовыми кабельными вводами и разъёмами. Сертификация ONI (IEK) подтверждает соответствие российским и международным требованиям к качеству и электромагнитной совместимости.

Преимущества

• Высокая точность (0,5%) снижает необходимость частой калибровки.
• Нержавеющая сталь корпуса и мембраны обеспечивают долгий срок службы в агрессивных средах.
• Широкий диапазон питания (12–36 В) упрощает интеграцию в существующие системы.
• Штекерное подключение экономит время при монтаже и обслуживании.
• Защита IP65 позволяет использовать устройство вне помещений и в сырых зонах.

Ограничения применения

• Не предназначен для измерения давления жидкостей - только для газов.
• Не следует использовать в средах с агрессивными химическими веществами, которые могут повредить нержавеющую сталь (например, концентрированные кислоты или щёлочи).
• Максимальное избыточное давление - 9 бар; превышение этого значения, даже кратковременно, может привести к выходу из строя.
• Не работает при температуре ниже –20 C и выше +85 C - указанные границы не указаны явно, но исходят из типового диапазона для таких устройств; уточняйте в документации производителя.

Примеры использования

• Контроль давления воздуха в пневматической линии завода.
• Автоматизация работы компрессора в цехе по производству пластмасс.
• Мониторинг давления в системе подачи газа для теплогенераторов.
• Интеграция в систему управления технологическим процессом (АСУ ТП) на пищевых производствах.

Практические советы

• Перед установкой проверьте, чтобы резьба на трубопроводе была чистой и не имела деформаций - иначе будет утечка или повреждение мембраны.
• При монтаже вибрационных участков используйте демпфирующие элементы - вибрации могут снизить срок службы мембраны.
• Для точного считывания сигнала 0–10 В подключите вход контроллера с высоким входным сопротивлением (>10 кОм), иначе произойдёт просадка напряжения.
• Если система работает в условиях сильных ЭМИ, проложите кабель с экранированием и заземлите экран в одной точке - это минимизирует помехи.
• При первом запуске дайте устройству прогреться 10–15 минут - так достигается максимальная стабильность показаний.
