Преобразователь давления PPT20 0,5% 0-6Бар 0-10В M20 DIN43650 ONI - PPT-A-ST-006-0-10-3-2 IEK

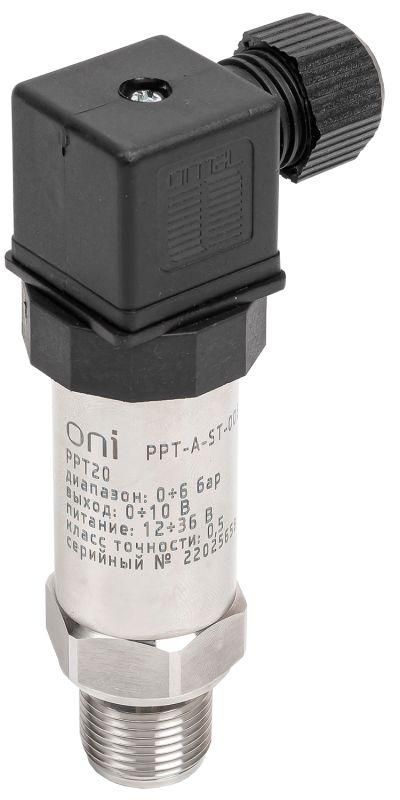

Преобразователь давления PPT20 0,5% 0-6Бар 0-10В M20 DIN43650 от ONI (IEK) - устройство для преобразования давления газа в аналоговый электрический сигнал 0–10 В. Артикул ppt-a-st-006-0-10-3-2 подходит для систем автоматизации, где требуется надёжная передача показаний давления в реальном времени.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-6Бар 0-10В M20 DIN43650 преобразует физическое давление газа в электрический сигнал 0–10 В, который можно считывать контроллерами, регистраторами или PLC. Устройство предназначено для работы с сухими газами в закрытых системах. Подходит для контроля давления в компрессорах, pneumatic-системах, вентиляционных установках, технологических линиях и других промышленных объектах, где важна точность и долговечность.

Технические характеристики

• Диапазон измерения: 0–6 бар - оптимальный интервал для большинства промышленных газовых систем с умеренным давлением.
• Класс точности: 0,5 % - максимальная погрешность составляет +-0,03 бара на полном диапазоне, что обеспечивает высокую воспроизводимость показаний.
• Выходной сигнал: 0–10 В постоянного тока - совместим с большинством промышленных входов АЦП, легко масштабируется.
• Питание: DC 12–36 В - широкий рабочий диапазон напряжений, позволяет использовать с различными источниками питания, включая 24 В промышленные шины.
• Тип присоединения: резьба M20×1,5 - стандартный размер, соответствует DIN 43650, обеспечивает герметичное соединение.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и частой мойки.
• Степень защиты: IP65 - защищён от пыли и струй воды, допускает использование в помещениях с повышенной влажностью или на открытых площадках при условии защиты от прямого попадания осадков.
• Тип подключения: штекер - быстрый монтаж и демонтаж без пайки, удобен для сервисного обслуживания.
• Максимальное избыточное давление: 900 кПа (9 бар) - предельное значение, которое устройство выдержит без повреждения, но не измеряет.
• Гарантия: 24 месяца - подтверждает надёжность сборки и качества материалов.

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-6Бар 0-10В M20 DIN43650 имеет резьбу M20×1,5, которая совместима с большинством стандартных фланцев, адаптеров и трубопроводов в промышленной автоматике. Для монтажа используйте подходящий ключ на 27 мм. Перед установкой проверьте соответствие направления потока - устройство не рассчитано на обратную циркуляцию. Штекерное подключение требует использования совместимого разъёма (например, M12, 4-pin). Напряжение питания должно находиться в пределах 12–36 В постоянного тока; при выходе за эти границы возможны сбои или повреждение схемы.

Безопасность и стандарты

Устройство соответствует требованиям DIN 43650 по типу присоединения и имеет степень защиты IP65, что делает его безопасным для использования в условиях пыли и влаги. Не предназначен для взрывоопасных зон. Гарантия покрывает дефекты производства, но не распространяется на повреждения, вызванные перегрузкой по давлению, некорректным питанием или механическим воздействием.

Преимущества

• Высокая точность (0,5%) снижает необходимость в регулярной калибровке.
• Нержавеющая сталь корпуса и мембраны гарантируют длительный срок службы даже при работе с влажными или химически активными газами.
• Штекерное подключение ускоряет замену устройства без инструментов.
• Широкий диапазон питания (12–36 В) упрощает интеграцию в существующие системы.
• IP65 позволяет применять устройство вне помещений при соблюдении базовой защиты от дождя.

Ограничения применения

• Не используется для жидкостей - только для сухих газов. Конденсат внутри может повредить мембрану.
• Не предназначен для измерения абсолютного давления в открытом воздухе - указано в описании, но фактически устройство работает с избыточным (манометрическим) давлением, так как имеет доступ к атмосферному давлению через заднюю часть корпуса.
• Максимальное избыточное давление - 9 бар. Превышение этого значения приведёт к выходу из строя.
• Не сертифицирован для взрывоопасных зон (Ex-области).
• Выходной сигнал 0–10 В менее помехоустойчив, чем 4–20 мА - рекомендуется экранировать кабели при длинных трассах (>50 м).

Примеры использования

• Контроль давления в воздушных компрессорах на заводах.
• Автоматизация подачи газа в печи термообработки.
• Системы вакуумирования и продувки в пищевой промышленности.
• Контроль давления в пневматических приводах станков ЧПУ.
• Мониторинг давления в системах сжатого воздуха на автосервисах.

Практические советы

• Перед установкой убедитесь, что резьба M20×1,5 на трубопроводе чистая и не повреждена - грязь или деформация могут нарушить герметичность.
• При прокладке сигнального кабеля используйте экран и заземлите его с одной стороны - это минимизирует влияние ЭМИ на сигнал 0–10 В.
• Не допускайте резких скачков давления (ударов) - они могут повредить чувствительную мембрану. Установите демпфер, если система работает с импульсными нагрузками.
• Проверяйте полярность питания: неверное подключение может вывести из строя внутреннюю схему.
• Для калибровки используйте эталонный манометр с классом точности выше 0,2 %. Калибровка должна проводиться при температуре +20…+25 C.
• При длительной эксплуатации в условиях вибраций закрепите устройство с помощью хомута или кронштейна - это снизит риск усталостного разрушения.
