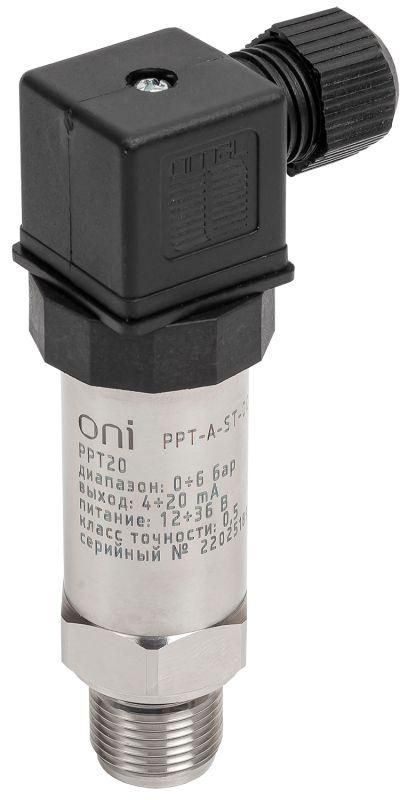

Преобразователь давления PPT20 0,5% 0-6Бар 4-20мА M20 DIN43650 ONI - PPT-A-ST-006-4-20-3-2 IEK

Преобразователь давления PPT20 0,5% 0-6Бар 4-20мА M20 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования давления газа в аналоговый токовый сигнал 4–20 мА. Подходит для промышленных систем автоматизации, где важна точность и устойчивость к внешним воздействиям.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-6Бар 4-20мА M20 DIN43650 преобразует физическое давление газа в стандартный электрический сигнал 4–20 мА, который легко считывается контроллерами, регистраторами и системами АСУ ТП. Устройство предназначено для работы в закрытых помещениях с умеренной влажностью. Часто применяется на компрессорных станциях, газопроводах, системах вентиляции, pneumatic-приводах и других установках, где требуется контроль давления газовой среды.

Технические характеристики

• Диапазон измерения: 0–6 бар (0–600 кПа) - оптимален для низких и средних давлений газа.
• Класс точности: 0,5 % - обеспечивает высокую точность измерений, подходящую для технологических процессов с жесткими требованиями.
• Выходной сигнал: 4–20 мА - совместим с большинством промышленных контроллеров и вторичных приборов.
• Питание: постоянный ток 12–36 В - широкий рабочий диапазон напряжения повышает гибкость подключения.
• Максимальное избыточное давление: 900 кПа (9 бар) - устройство выдерживает кратковременные перегрузки до этого значения без выхода из строя.
• Степень защиты: IP65 - защищён от пыли и струй воды, что допускает использование в условиях возможного попадания влаги или пыли.
• Материал корпуса и мембраны: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред и длительной эксплуатации.
• Тип подключения: штекер - быстрый и удобный монтаж/демонтаж без инструментов.
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-6Бар 4-20мА M20 DIN43650 имеет резьбовое присоединение M20×1,5 по стандарту DIN43650. Для установки необходимо просверлить отверстие с соответствующей резьбой в трубопроводе или щите. Штекерный разъём позволяет подключить кабель без пайки - достаточно вставить и зафиксировать. Обязательно соблюдайте направление потока: вход давления должен быть направлен к измерительному элементу. Напряжение питания подаётся на контакты штекера - полярность важно соблюдать (обычно + на красном проводе, – на синем).

Безопасность и стандарты

Преобразователь давления PPT20 0,5% 0-6Бар 4-20мА M20 DIN43650 соответствует требованиям по электромагнитной совместимости и безопасности для промышленного оборудования. Стандарт IP65 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Соответствие стандарту DIN43650 обеспечивает механическую совместимость с типовыми фланцами и переходниками.

Преимущества

• Высокая точность (0,5%) снижает погрешность в системах управления.
• Нержавеющий корпус и мембрана обеспечивают долгий срок службы даже при циклических нагрузках.
• Широкий диапазон питания (12–36 В DC) упрощает интеграцию в системы с разным уровнем напряжения.
• Штекерное подключение экономит время при обслуживании и замене.
• Защита IP65 делает устройство пригодным для монтажа вне герметичных шкафов.

Ограничения применения

• Не предназначен для измерения жидкостей - работает только с газами.
• Не рассчитан на экстремальные температуры: рекомендованная рабочая температура не указана, но при температуре выше +60 C или ниже −10 C возможна потеря точности.
• Не следует использовать в средах с агрессивными химическими веществами, кроме тех, которые совместимы с нержавеющей сталью.
• При превышении максимального избыточного давления (900 кПа) возможна деформация мембраны - не допускать гидроударов.

Примеры использования

• Контроль давления воздуха в пневматической линии завода.
• Автоматизация подачи газа в печи термообработки.
• Система сигнализации низкого давления в газовом баллоне.
• Контроль давления в системах вакуумирования или продувки.

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на вашем оборудовании - используйте адаптеры, если есть расхождение.
• При прокладке кабеля используйте экранную или двужильную медную проводку сечением не менее 0,75 мм2 для минимизации помех.
• Настройка нулевой точки и диапазона выполняется через внешний калибратор - внутренней регулировки нет.
• При первом включении дождитесь стабилизации показаний - может потребоваться до 5 минут после подачи питания.
• Для диагностики используйте мультиметр: при 0 бар должен быть ток ~4 мА, при 6 бар - ~20 мА.
