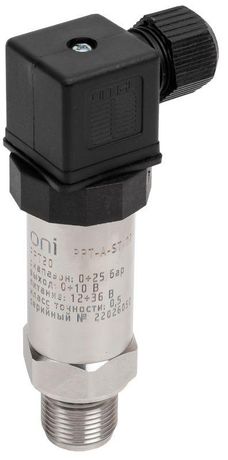

Преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 ONI - PPT-A-ST-025-0-10-3-2 IEK

Преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 от ONI (IEK) - это надёжный датчик для преобразования давления газа в аналоговый выходной сигнал 0–10 В. Артикул ppt-a-st-025-0-10-3-2 подходит для промышленных систем контроля и автоматизации, где важна точность и устойчивость к агрессивным средам.

Назначение и область применения

Преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 преобразует физическое давление газа в электрический сигнал 0–10 В, который легко считывается контроллерами, регистраторами или PLC. Устройство предназначено для постоянного мониторинга давления в закрытых системах с газовой средой - например, в компрессорах, pneumatic-системах, трубопроводах, установках для газораспределения и технологических линиях.

Технические характеристики

• Диапазон измерения: 0–25 бар - оптимален для большинства промышленных газовых систем с рабочими давлениями до 25 бар.
• Класс точности: 0,5 % - обеспечивает высокую точность измерений, подходящую для задач, требующих стабильности и минимальной погрешности.
• Выходной сигнал: 0–10 В постоянного тока - совместим с широким кругом промышленных устройств сбора данных.
• Питание: DC 12–36 В - гибкая работа от стандартных источников постоянного тока, максимальное напряжение - 36 В.
• Присоединение: резьба M20×1,5 - соответствует стандарту DIN43650, позволяет использовать стандартные герметичные переходники.
• Материалы: корпус и мембрана из нержавеющей стали - устойчивы к коррозии, подходят для агрессивных и влажных сред.
• Максимальное избыточное давление: 3750 кПа (37,5 бар) - допустимый предел перегрузки без повреждения датчика.
• Степень защиты: IP65 - защищён от пыли и струй воды, подходит для установки на площадках с повышенной запылённостью или влажностью.
• Тип подключения: штекер - быстрый и надёжный монтаж без пайки, удобен для сервисного обслуживания.
• Гарантия: 24 месяца - подтверждает качество сборки и долговечность компонентов.

Совместимость и монтаж

Преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 устанавливается через резьбу M20×1,5. Для герметизации рекомендуется применять ленту ФУМ или анаэробный герметик - не используйте паклю. Подключение осуществляется через штекер, что исключает необходимость в распайке проводов. Обязательно проверьте соответствие полярности при подключении питания: +12…+36 В и GND. Напряжение выше 36 В недопустимо - это вызовет выход устройства из строя.

Безопасность и стандарты

Преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 соответствует требованиям IP65 и рассчитан на работу в соответствии с нормами безопасности для промышленного оборудования. Сертификация по международным стандартам (например, IEC/EN 61010) не указана в данных - перед использованием в опасных зонах (Ex-зоны) необходимо дополнительно согласовать с нормативными документами.

Преимущества

• Высокая точность (0,5%) снижает вероятность ложных срабатываний в системах управления.
• Нержавеющая сталь корпуса и мембраны обеспечивают длительную службу даже при циклических нагрузках.
• Штекерное подключение экономит время при замене и техобслуживании.
• Работа от широкого диапазона напряжений (12–36 В) упрощает интеграцию в существующие системы.
• Защита IP65 позволяет использовать устройство вне помещений или в условиях повышенной влажности.

Ограничения применения

• Не предназначен для жидкостей - только для газов. Использование с маслом, водой или паром приведёт к повреждению мембраны.
• Абсолютное давление - не измеряет разницу между двумя точками. Для дифференциального давления требуется другой тип датчика.
• Выходной сигнал 0–10 В менее помехоустойчив, чем 4–20 мА; в условиях сильных ЭМИ рекомендуется экранирование кабеля.
• Не следует подвергать устройство механическим ударам или вибрациям сверх нормы - это влияет на точность и срок службы.

Примеры использования

• Контроль давления воздуха в пневматической линии станка.
• Автоматизация подачи газа в печи или реакторы.
• Мониторинг давления в баллонах с compressed air или инертными газами.
• Системы аварийного отключения при превышении порогового давления в газопроводе.

Практические советы

• Перед установкой убедитесь, что резьба M20×1,5 на оборудовании имеет правильную форму и глубину - некорректная резьба вызывает утечки или деформацию мембраны.
• При прокладке сигнального кабеля 0–10 В используйте экран и заземлите его в одной точке - это минимизирует влияние электромагнитных помех.
• Не применяйте преобразователь давления PPT20 0,5% 0-25Бар 0-10В M20 DIN43650 в средах с агрессивными химическими веществами - даже нержавеющая сталь может подвергнуться коррозии при контакте с кислотами или щелочами.
• Проверяйте питание перед включением: скачки напряжения выше 36 В могут вывести датчик из строя без возможности восстановления.
• При длительном хранении сохраняйте устройство в сухом месте, избегая температур ниже –20 C и выше +85 C - эти значения не указаны, но являются типичными для подобных изделий.
