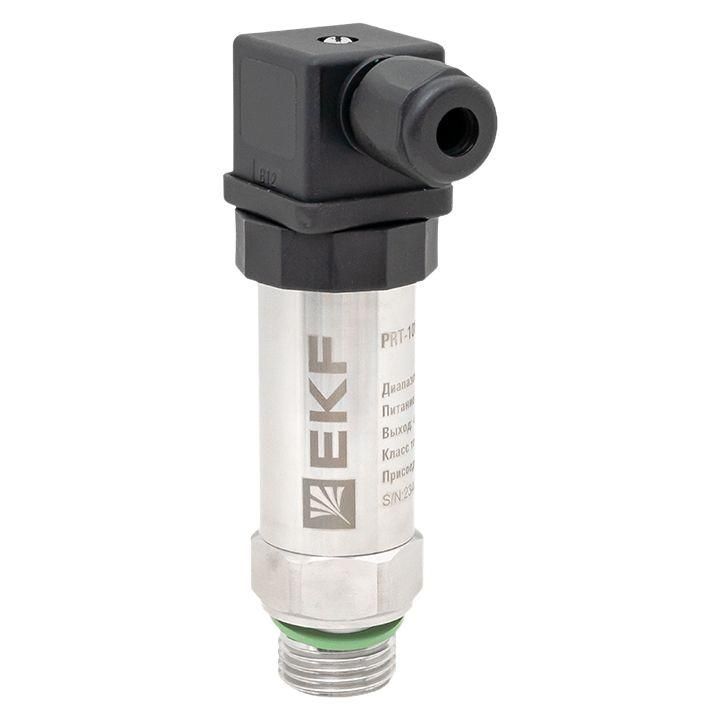

Преобразователь давления PRT-101 0-2,5 MПа G1/2 0,5% | PRT-101-2.5-0.5-G2 EKF

Преобразователь давления PRT-101 0-2,5 МПа G1/2 0,5% от EKF предназначен для точного измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Его кремниевый сенсор и нержавеющая сталь обеспечивают устойчивую работу даже в условиях повышенной нагрузки, а класс точности 0,5% делает устройство надежным решением там, где важна стабильность показаний.

Назначение и область применения

Преобразователь давления PRT-101 используется для контроля избыточного давления в жидких и газообразных средах. Подходит для систем:

• водоснабжения и водоочистки;
• теплоэнергетических установок (котлы, котельные);
• насосных станций водоканалов;
• маслостанций и компрессорных систем;
• систем автоматического регулирования технологических процессов.

Измеряет давление воды, пара, газов и совместимых жидкостей - например, растворов гликоля. Не предназначен для работы с агрессивными химикатами, кроме указанных в спецификации.

Технические характеристики

• Диапазон измерения: 0–2,5 МПа - подходит для большинства промышленных систем водоснабжения и теплотехники.
• Класс точности: +-0,5% - обеспечивает минимальную погрешность при передаче сигнала; важно для систем автоматики, требующих стабильности.
• Выходной сигнал: 4–20 мА - стандартизованный аналоговый выход, совместим со всеми PLC, контроллерами и регистраторами промышленного уровня.
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики, безопасен и легко реализуется.
• Максимальная рабочая температура: до +130 C - допускает использование в горячих контурах ГВС и паровых системах.
• Степень защиты: IP65 - защищен от пыли и струй воды, подходит для установки в помещениях с повышенной влажностью или на открытых площадках.
• Резьба подключения: G1/2 - стандартная метрическая резьба, совместима с трубопроводами и фланцами промышленного оборудования.
• Чувствительный элемент: кремниевый сенсор с мембраной из нержавеющей стали - повышает долговечность и устойчивость к механическим колебаниям.

Совместимость и монтаж

Преобразователь давления PRT-101 имеет резьбу G1/2, что позволяет легко подключить его к трубопроводам через переходники или тройники. Для монтажа рекомендуется:

• Устанавливать устройство вертикально, чтобы минимизировать влияние оседания частиц на чувствительный элемент.
• Не перегибать кабель выходного сигнала - радиус изгиба не менее 80 мм.
• Подключение проводов: красный (+24 В), черный (GND / 4–20 мА), зеленый (экран - заземлить на одном конце).
• Обязательно проверять герметичность резьбового соединения - используйте ленту FUM или анаэробный герметик, подходящий для рабочего давления.
• После монтажа выполните калибровку системы - особенно после замены или длительного простоя.

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует требованиям безопасности для промышленного электрооборудования. Применяется в соответствии с нормами ГОСТ Р 50971 и IEC 60770. Сертифицирован для работы в сетях с напряжением до 50 В переменного тока и 120 В постоянного тока. Нагрузка на выходном канале - до 600 Ом.

Преимущества

• Высокая стабильность сигнала благодаря кремниевому сенсору - меньше drift по времени по сравнению с металлическими мембранами.
• Защита IP65 снижает риск отказа в сырых или запыленных условиях - идеально для помещений насосных станций.
• Широкий диапазон температур (-20…+130 C) позволяет применять устройство зимой и летом вне зависимости от условий окружающей среды.
• Нержавеющая сталь в контакте с средой - устойчивость к коррозии при работе с водой и гликолем.
• Линейный выход 4–20 мА - удобен для интеграции в существующие АСУ ТП без необходимости изменения схемы сбора данных.

Ограничения применения

• Не для измерения давления агрессивных химикатов - серная кислота, щелочи, органические растворители - вызывают повреждение сенсора.
• Запрещено воздействовать импульсными перегрузками выше 2,5 МПа - возможен выход из строя мембраны.
• Не рассчитан на работу с песконосными потоками - частички абразива забивают входное отверстие.
• Не следует использовать в системах с частыми гидроударами - необходима установка демпферов или клапанов.
• Требуется внешнее питание 24 В - автономная работа невозможна.

Примеры использования

• На насосной станции водоканала - контроль давления в нагнетательной линии для автоматического включения/выключения насосов.
• В котельной - управление циркуляционными насосами по давлению теплоносителя в закрытом контуре.
• В системе подготовки воды - контроль давления на входе фильтров для своевременной замены картриджей.
• На компрессоре - защита от превышения давления в воздушной сети.

Практические советы

• Перед установкой проверьте соответствие максимального давления в вашей системе диапазону 0–2,5 МПа - лучше выбрать устройство с запасом (например, 4 МПа), если есть риск скачков.
• Если система работает с гликолем - удостоверьтесь, что температура не превышает +130 C, и плотность раствора не вызывает увеличенную вязкость, которая затрудняет реакцию сенсора.
• Для длинных линий связи (>500 м) используйте экранированный кабель и заземлите экран только на стороне контроллера - иначе возникнут помехи.
• При первом включении - дождитесь стабилизации показаний (до 10 минут). Первые несколько часов возможны незначительные флуктуации - это нормально.
• Рекомендован периодический осмотр: каждые 6 месяцев - проверка целостности корпуса, отсутствия протечек, чистоты резьбы.
