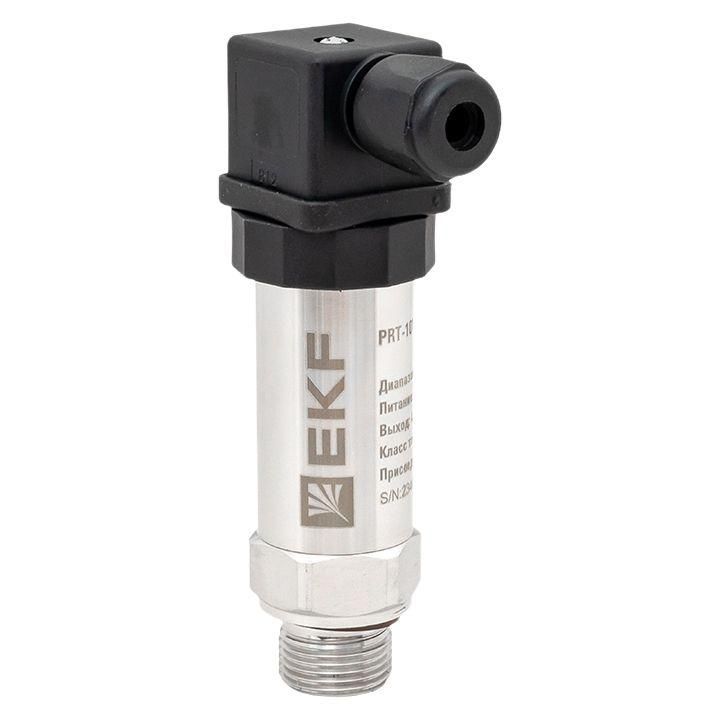

Преобразователь давления PRT-101 0-1,0 MПа M20х1,5 0,5% | PRT-101-1.0-0.5-M20 EKF

Преобразователь давления EKF PRT-101 0-1,0 МПа M20×1,5 0,5% предназначен для измерения избыточного давления в технологических системах с требованием к стабильности и точности. Он сочетает надёжную металлическую мембрану с кремниевым сенсором, что делает его подходящим для ответственных задач в водоснабжении, котельных и компрессорных установках.

Назначение и область применения

Преобразователь давления EKF PRT-101 0-1,0 МПа M20×1,5 0,5% используется для преобразования физического давления в стандартизированный электрический сигнал 4–20 мА. Применяется там, где важны точность и долговечность: системы водоснабжения, насосные станции, котельные, компрессорные установки, масло- и гликолевые циркуляционные контуры. Подходит для работы с водой, паром, газами и совместимыми жидкостями, включая гликоль.

Технические характеристики

• Измеряемый диапазон: 0–1,0 МПа (до 10 бар)
• Класс точности: +-0,5 % - обеспечивает минимальную погрешность в условиях постоянной нагрузки
• Выходной сигнал: 4–20 мА - совместим со всеми стандартными контроллерами и регистраторами
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленной автоматики
• Рабочая температура до +130 C - допускает использование в горячих системах, например, в ГВС
• Защита IP65 - устойчив к пыли и струям воды, подходит для помещений с повышенной влажностью
• Материал мембраны: нержавеющая сталь - устойчива к механическому воздействию и коррозии
• Сенсор: кремний - обеспечивает быстрый отклик и стабильность сигнала
• Резьба подключения: M20×1,5 - стандартная метрическая резьба для трубопроводов
• Совместимость с жидкостями: гликоль, вода, пар, газы - не рекомендовано применение с агрессивными химикатами вне списка

Совместимость и монтаж

Преобразователь давления EKF PRT-101 0-1,0 МПа M20×1,5 0,5% монтируется через резьбу M20×1,5 в штуцеры или переходники. Для герметизации используйте ленту FUM или анаэробный герметик - не применяйте паклю. Электрическое подключение осуществляется к двум проводам: один - питание 24 В DC, второй - выходной сигнал 4–20 мА. Обязательно соблюдайте полярность. Нагрузка на выходном канале должна быть не менее 250 Ом. Установка возможна в вертикальном или горизонтальном положении; ориентация чувствительного элемента влияет на показания при малых перепадах - для максимальной точности лучше располагать устройство так, чтобы мембрана была параллельна уровню земли.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита IP65 гарантирует безопасную работу во влажных помещениях, но не рассчитана на длительное погружение. Температурный режим до +130 C исключает применение в сверхвысокотемпературных системах (например, паровые котлы выше 180 C). Не подлежит ремонту - при отказе замена обязательна.

Преимущества

• Кремниевый сенсор даёт более стабильный сигнал по сравнению с аналогами на базе тензорезисторов
• Нержавеющая стальная мембрана выдерживает частые гидроудары и вибрацию
• Широкий диапазон температур позволяет использовать в зимних условиях и нагреваемых системах
• Цифровая калибровка на заводе - минимизация необходимости регулировки после установки
• Поддержка стандартного сигнала 4–20 мА - легко интегрируется в существующие АСУ ТП

Ограничения применения

• Не для агрессивных сред: кислот, щелочей, растворителей, масел с добавками
• Запрещено применение при давлении выше 1,0 МПа - риск повреждения мембраны
• Не предназначен для работы с воздушными потоками с частицами песка или грязи - необходима предварительная фильтрация
• Не работает при температуре ниже −20 C - возможно снижение точности и застывание внутренней смазки
• Не имеет взрывозащищённого исполнения - нельзя использовать в зонах с опасностью возгорания

Примеры использования

• Контроль давления в системе холодного водоснабжения многоквартирного дома
• Автоматическое управление насосом в котельной по давлению теплоносителя
• Фиксация давления в циркуляционном контуре с антифризом (гликоль) на тепловом пункте
• Контроль давления воздуха в компрессорной установке для пневматики
• Обеспечение аварийного отключения при превышении порогового значения в системе ГВС

Практические советы

• Перед установкой проверьте соответствие резьбы M20×1,5 на трубопроводе - не используйте адаптеры с большими люфтами
• При запуске системы медленно открывайте клапаны - резкий скачок давления может повредить мембрану
• Для диагностики используйте мультиметр: при 0 МПа выход должен быть ~4 мА, при 1,0 МПа - ~20 мА
• Не затягивайте резьбу слишком сильно - момент не более 25 Нм, иначе деформируется корпус
• При работе в системах с гликолем следите за наличием осадка - он может забивать входное отверстие
• Электроника внутри не терпит переполюсовки - перед подключением всегда проверяйте polarity
