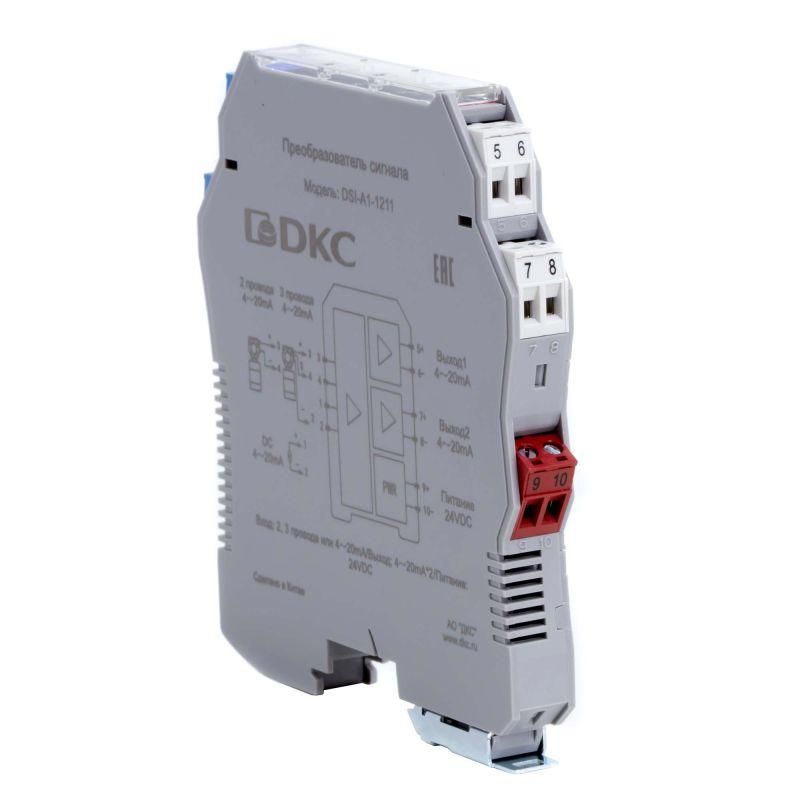

Преобразователь сигнала DSI, 1 вход 4…20 мА, 2 выхода мА | DSI-A1-1211 DKC ДКС

Преобразователь сигнала DSI, 1 вход 4…20 мА, 2 выхода 4…20 мА от DKC (ДКС) - устройство для точного деления и усиления аналогового токового сигнала с одной точки на два независимых канала, обеспечивая гальваническую изоляцию всех цепей. Подходит для автоматизации промышленных систем, где требуется надёжная передача сигнала без помех.

Назначение и область применения

Преобразователь сигнала DSI, 1 вход 4…20 мА, 2 выхода 4…20 мА используется для передачи одного токового сигнала 4–20 мА на два независимых контура. Это необходимо, когда один датчик (например, давления, уровня или температуры) должен одновременно подключаться к двум различным контроллерам, регистраторам или системам управления. Устройство применяется в системах АСУ ТП, на насосных станциях, в химических производствах, пищевой промышленности и других зонах с высокими требованиями к электромагнитной совместимости.

Технические характеристики

• Количество входов: 1 (диапазон 4–20 мА)
• Количество выходов: 2 (оба - 4–20 мА)
• Номинальное напряжение питания: 24 В постоянного тока
• Потребляемая мощность: 1,8 Вт
• Максимальная нагрузка на каждый выход: до 500 Ом
• Рабочий температурный диапазон: от –20 C до +60 C
• Температурный дрейф: 0,0005 %/К - минимальное изменение точности при колебаниях температуры
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначено для уличной установки
• Тип питания: активный - требует внешнего источника 24 В DC
• Гальваническая развязка: между входом и выходами, между питанием и сигналами - все цепи полностью изолированы

Совместимость и монтаж

Преобразователь сигнала DSI, 1 вход 4…20 мА, 2 выхода 4…20 мА монтируется на DIN-рейку шириной 35 мм с помощью быстрозажимных защёлок - без инструментов. Подключение проводов осуществляется через винтовые клеммы, что позволяет использовать жилы сечением до 2,5 мм2. Для работы устройства необходим источник питания 24 В DC. Все три цепи (вход, выход 1, выход 2) должны быть изолированными друг от друга - не допускается общая земля или шина между ними.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Гальваническая развязка между всеми цепями обеспечивает защиту от импульсных перенапряжений, замыканий и помех. Применение в системах с повышенными требованиями к ЭМИ возможно благодаря изолированным трактам. Сертификаты соответствия указываются в документации производителя DKC.

Преимущества

• Полная гальваническая развязка всех цепей исключает влияние помех и земельных потенциалов
• Два независимых выхода позволяют подключить сигнал к двум разным системам без дополнительных датчиков
• Высокая точность и малый температурный дрейф обеспечивают стабильность сигнала даже при изменениях окружающей среды
• Компактный корпус и защелкивающийся монтаж экономят место на щите и ускоряют установку
• Поддержка нагрузки до 500 Ом на каждом выходе - совместим с большинством промышленных приемников

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от воды, пыли или брызг - нельзя устанавливать вне электрошкафа
• Только активное питание: не работает от пассивного сигнала или токовой петли без внешнего источника 24 В
• Недоступен для подключения сигналов выше 20 мА - максимальный входной ток ограничен
• Не поддерживает другие типы сигналов (например, 0–10 В, PT100) - только 4–20 мА

Примеры использования

• Один датчик давления на компрессоре подключается к PLC и HMI-панели одновременно
• Сигнал с расходомера разделяется для системы контроля качества и аварийной сигнализации
• На конвейере показания термопреобразователя передаются в центральный сервер и локальный регулятор
• В системе водоснабжения уровень в резервуаре отслеживается двумя независимыми контроллерами

Практические советы

• Перед подключением проверьте, что нагрузка каждого выхода не превышает 500 Ом - иначе возможна потеря точности
• Используйте экранированные кабели для входа и выходов, особенно при длинных трассах - это снижает влияние помех
• Обеспечьте качественный контакт в винтовых клеммах: затягивайте равномерно, не переусердствуйте
• При использовании нескольких таких преобразователей в одном шкафе учтите тепловыделение - суммарная мощность 1,8 Вт на устройство может нагревать закрытый объем
• Проверьте полярность подключения питания: неверное подключение 24 В DC может вывести устройство из строя
• Для диагностики используйте мультиметр в режиме измерения тока - можно проверить целостность цепи без отключения оборудования
