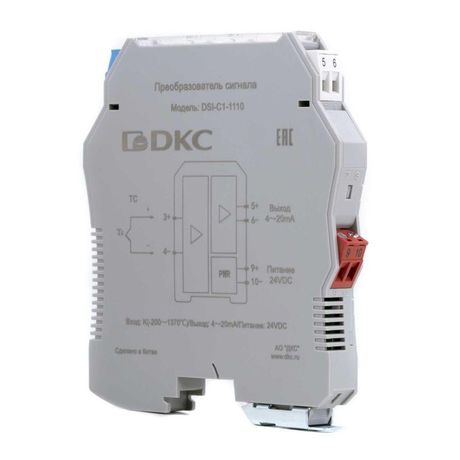

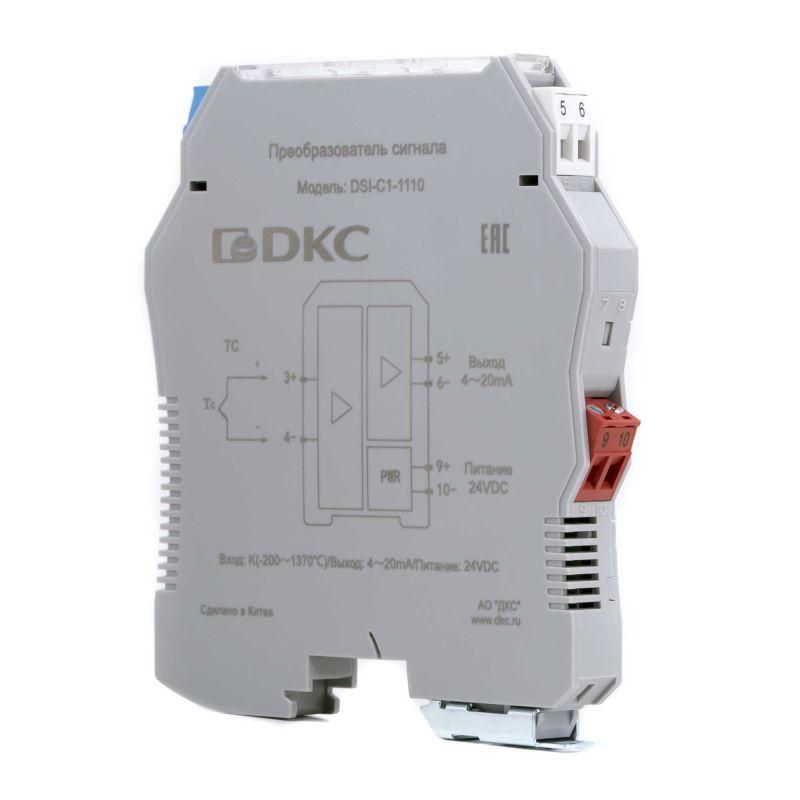

Преобразователь сигнала DSI, 1 вход TC тип K, выход 4…20 мА | DSI-C1-1110 DKC ДКС

Преобразователь сигнала DSI, 1 вход TC тип K, 1 выход 4…20 мА, DKC - устройство для преобразования термопарного сигнала типа K в унифицированный токовый сигнал 4–20 мА. Подходит для работы в промышленных системах автоматизации, где требуется точная передача температурных данных с гальванической развязкой. Артикул dsi-c1-1110, бренд DKC.

Назначение и область применения

Преобразователь сигнала DSI, 1 вход TC тип K, 1 выход 4…20 мА, DKC предназначен для преобразования слабых термоЭДС от термопары типа K в стандартизированный токовый сигнал 4–20 мА. Это позволяет передавать данные о температуре на удалённые контроллеры, регистраторы или системы сбора данных без потерь и помех. Устройство применяется в системах автоматизации технологических процессов: нагревательных печей, теплообменников, конвейерных линий, химических реакторов и других объектах, где используются термопары.

Технические характеристики

• Тип входа: термопара типа K (Chromel-Alumel)
• Выходной сигнал: 4–20 мА (одноканальный)
• Напряжение питания: 24 В постоянного тока (DC)
• Потребляемая мощность: 0,8 Вт
• Нагрузка на выходе: до 500 Ом
• Рабочая температура: от –20 C до +60 C
• Температурный дрейф: 0,01 %/K
• Температурное смещение: 0,01
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, не защищён от воды)
• Гальваническая развязка: между входом и выходом - да; между питанием и другими цепями - да
• Метод подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм через защелку

Совместимость и монтаж

Преобразователь сигнала DSI, 1 вход TC тип K, 1 выход 4…20 мА, DKC совместим с любыми стандартными термопарами типа K. Для подключения используйте медные провода сечением до 2,5 мм2. Монтаж осуществляется на стандартную DIN-рейку 35 мм - достаточно защелкнуть корпус, он фиксируется без инструментов. Выходной контур должен иметь нагрузку не более 500 Ом - проверьте сопротивление кабеля и подключаемого оборудования. Напряжение питания - только 24 В постоянного тока, переменное напряжение не допускается.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Гальваническая развязка всех цепей предотвращает утечки тока, замыкания и повреждение чувствительной аппаратуры. Защита IP20 ограничивает использование внутри щитов или закрытых помещений - не применять во влажных, пыльных или открытых средах без дополнительной защиты.

Преимущества

• Поддерживает термопары типа K - наиболее распространённый тип в промышленности
• Широкий диапазон рабочих температур - работает даже в холодных цехах и жарких помещениях
• Гальваническая развязка исключает влияние шумов и перепадов потенциала
• USB-адаптер и ПО DSI Configuration Tool позволяют точно настроить коэффициенты масштабирования, фильтрацию и компенсацию холодного спая
• Низкое энергопотребление - 0,8 Вт, что снижает тепловую нагрузку на щит

Ограничения применения

• Не подходит для установки вне электрошкафа - степень защиты IP20 не защищает от влаги и брызг
• Только один вход и один выход - нельзя использовать для многоточечных измерений без дополнительных модулей
• Требуется внешнее питание 24 В DC - автономная работа невозможна
• Не поддерживает другие типы термопар (J, T, R и т.д.) - для них нужны другие модели
• Максимальная нагрузка 500 Ом - длинные кабели (>500 м) требуют проверки сопротивления

Примеры использования

• Передача температуры в печи с термопарой K на PLC в цехе
• Контроль температуры в системе охлаждения насосной станции
• Интеграция старой термопары в современную SCADA-систему через 4–20 мА
• Формирование аналогового сигнала для записи в регистраторе в пищевой промышленности

Практические советы

• Перед подключением проверьте полярность термопары - неверное подключение вызывает ошибку показаний
• Используйте экранированный кабель для входа, особенно при наличии частотных преобразователей рядом
• Настройку параметров выполняйте через USB-адаптер и ПО DSI Configuration Tool - это позволяет задать линейную или нелинейную шкалу, компенсировать холодный спай и отфильтровать колебания
• При использовании в условиях высокой вибрации дополнительно закрепите кабели, чтобы не вырвать контакты из винтовых зажимов
• Проверяйте сопротивление нагрузки на выходе - если оно выше 500 Ом, сигнал будет ограничен, и система покажет некорректные значения
