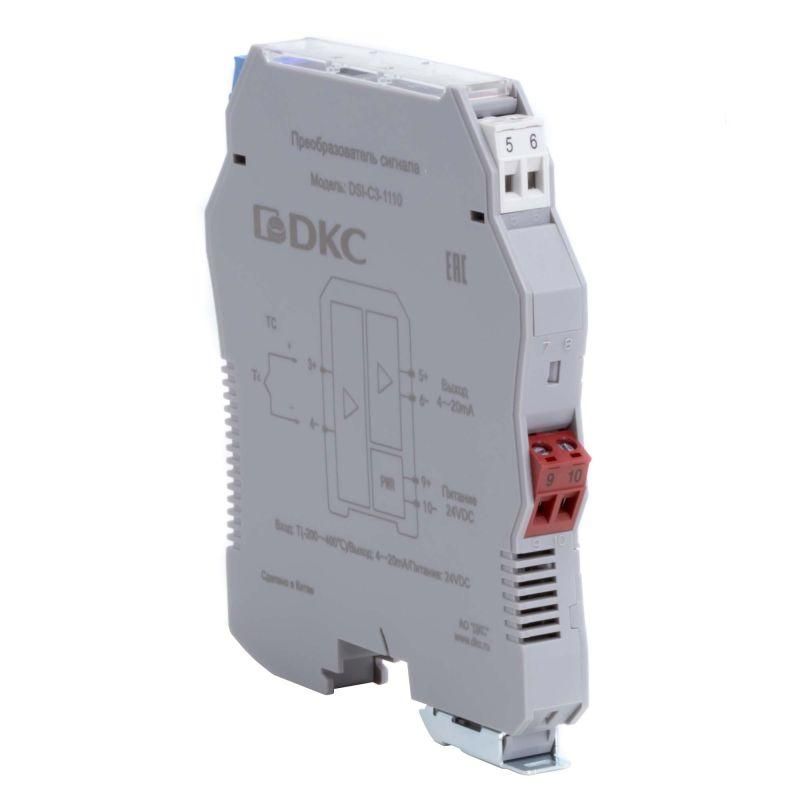

Преобразователь сигнала DSI, 1 вход TC тип T, выход 4…20 мА | DSI-C3-1110 DKC ДКС

Преобразователь сигнала DSI, 1 вход TC тип T, 1 выход 4…20 мА DKC (артикул dsi-c3-1110) предназначен для точного преобразования термоЭДС от термопары типа T в унифицированный токовый сигнал 4–20 мА. Устройство применяется в системах автоматизации, где требуется надёжная передача температурных данных без помех и потерь.

Назначение и область применения

Преобразователь сигнала DSI, 1 вход TC тип T, 1 выход 4…20 мА DKC используется для перевода слабых сигналов от термопары типа T (медно-константановая) в стандартный токовый сигнал 4–20 мА. Это необходимо для совместимости с контроллерами, регистраторами и системами сбора данных, которые работают с аналоговыми токовыми входами. Подходит для установки в распределённых АСУ ТП, на производственных линиях, в теплотехническом оборудовании и системах контроля температуры в агрессивных средах, где важна гальваническая развязка.

Технические характеристики

• Тип входа: термопара типа T (Cu–Constantan)
• Выходной сигнал: 4–20 мА, один канал
• Напряжение питания: 24 В постоянного тока (DC)
• Потребляемая мощность: 0,8 Вт
• Максимальная нагрузка: 500 Ом
• Гальваническая развязка: между входом и выходом - да; между питанием и другими цепями - да
• Температурный дрейф: 0,01 %/К
• Температурное смещение: 0,01 C
• Рабочая температура: от –20 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ подключения: винтовые зажимы
• Способ монтажа: защелкивание на DIN-рейку 35 мм

Совместимость и монтаж

Преобразователь сигнала DSI, 1 вход TC тип T, 1 выход 4…20 мА DKC устанавливается на стандартную DIN-рейку 35 мм. Монтаж занимает несколько секунд - устройство просто защёлкивается. Для подключения используются винтовые клеммы: три контакта для входа термопары (положительный, отрицательный, экран), два - для питания (24 В DC), два - для выхода (4–20 мА). Обязательно соблюдайте полярность при подключении термопары и питания. Гальваническая развязка позволяет использовать устройство в цепях с высокими уровнями шумов и перепадами потенциала.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Наличие двойной гальванической развязки снижает риск повреждения чувствительной аппаратуры из-за импульсов, скачков напряжения или замыканий в сети. Работает в рамках допустимых температурных пределов, указанных в спецификации - не используйте вне диапазона –20…+60 C.

Преимущества

• Поддерживает термопары типа T - оптимизирован для точного измерения температур в диапазоне от –200 до +400 C
• Двойная гальваническая развязка минимизирует влияние электромагнитных помех
• USB-адаптер и ПО DSI Configuration Tool позволяют настраивать коэффициенты усиления, фильтрацию и компенсацию холодного спая без вскрытия корпуса
• Широкий диапазон рабочих температур - подходит для установки в необогреваемых щитах и на производстве
• Низкое энергопотребление (0,8 Вт) - экономичен для автономных и удалённых систем

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx
• Защита IP20 запрещает применение в помещениях с высокой влажностью, брызгами воды или пылевыми средами
• Не работает с термопарами других типов (K, J, R и т.д.) - требует точного соответствия типа T
• Максимальная нагрузка 500 Ом - не подключайте длинные кабели с большим сопротивлением без проверки
• Температурный дрейф 0,01 %/К требует учёта при работе в условиях значительных колебаний окружающей температуры

Примеры использования

• Контроль температуры нагревательных элементов на конвейере
• Передача данных с термопары в PLC системы пищевой промышленности
• Интеграция в системы теплообмена, где нужна стабильная передача сигнала через длинные кабельные трассы
• Автоматизация печей, сушилок, реакторов с использованием термопар типа T

Практические советы

• Обязательно используйте экранированный кабель для подключения термопары - заземлите экран только на стороне преобразователя
• Проверьте посадочный диаметр DIN-рейки - устройство рассчитано на стандартную 35-миллиметровую рейку
• Настройку параметров выполняйте через USB-адаптер и ПО DSI Configuration Tool - это гарантирует точность компенсации холодного спая
• При монтаже в щитах с высокой плотностью оборудования - учитывайте тепловыделение: хотя потребление мало, рядом с мощными источниками тепла возможен перегрев
• Не подключайте термопару с нарушенной изоляцией - даже малый пробой может исказить показания
