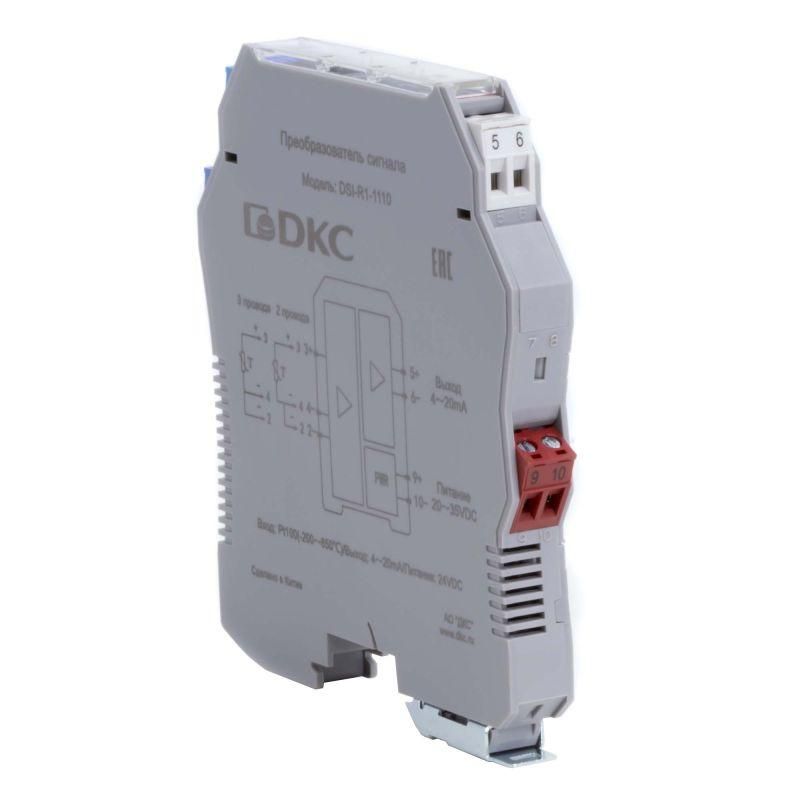

Преобразователь сигнала DSI, 1 вход RTD Pt100, выход 4…20 мА | DSI-R1-1110 DKC ДКС

Преобразователь сигнала DSI, 1 вход RTD Pt100, 1 выход 4…20 мА - устройство для точного преобразования сопротивления датчика Pt100 в унифицированный токовый сигнал 4–20 мА с гальванической развязкой всех цепей. Подходит для промышленной автоматизации, где требуется надёжная передача сигналов от термосопротивлений к контроллерам. Артикул dsi-r1-1110 от бренда DKC (ДКС) входит в серию измерительных преобразователей сигналов.

Назначение и область применения

Преобразователь сигнала DSI, 1 вход RTD Pt100, 1 выход 4…20 мА переводит изменение сопротивления термосопротивления Pt100 (например, при нагреве) в аналоговый токовый сигнал 4–20 мА. Это позволяет передавать данные о температуре на удалённые устройства управления - ПЛК, регистраторы, дисплеи - без потерь точности из-за шумов или длинных кабелей. Устройство применяется там, где важна стабильность сигнала: в системах теплоснабжения, технологических линиях, печях, холодильных установках и на объектах с высокой электромагнитной нагрузкой.

Технические характеристики

• Количество входов: один, тип - RTD Pt100 (по стандарту IEC 60751)
• Выходной сигнал: 4–20 мА, один канал
• Напряжение питания: 24 В постоянного тока
• Тип питания: активный - требует внешнего источника
• Максимальная нагрузка: 500 Ом - можно подключить до двух последовательных приёмников с суммарным сопротивлением не более этого значения
• Потребляемая мощность: 0,8 Вт
• Температурный дрейф: 0,01 %/К - минимальное влияние изменения окружающей температуры на точность
• Температурное смещение: 0,01 - малый начальный сдвиг показаний при колебаниях температуры
• Рабочий диапазон температур: –20 … +60 C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

Преобразователь сигнала DSI, 1 вход RTD Pt100, 1 выход 4…20 мА совместим с любыми датчиками Pt100 класса А и B, в том числе трёх- и четырёхпроводными. Для подключения используйте медные провода сечением до 2,5 мм2. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - устройство фиксируется щелчком. Клеммы доступны с лицевой стороны, что упрощает обслуживание. Гальваническая развязка между входом, выходом и питанием обеспечивает безопасность при работе в сложных электросредах - например, когда датчики находятся на металлических корпусах оборудования.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной электроники. Гальваническая развязка между всеми цепями (вход, выход, питание) исключает прохождение токов утечки и снижает риск повреждения чувствительной аппаратуры. Наличие развязки делает dsi-r1-1110 подходящим для использования в системах с повышенными требованиями к ЭМИ-совместимости. Однако степень защиты IP20 ограничивает применение только внутри закрытых щитов или помещений - не допускается установка во влажных, пыльных или открытых средах.

Преимущества

• Высокая точность благодаря низкому температурному дрейфу и смещению - идеально для контроля процессов с жесткими допусками
• Гальваническая развязка всех цепей - предотвращает помехи, замыкания и повреждения оборудования
• Минимальное энергопотребление (0,8 Вт) - экономичен при использовании в многоканальных системах
• Простой монтаж на DIN-рейку - не требует дополнительных креплений или инструментов
• Поддержка активного питания - обеспечивает стабильный выход даже при больших нагрузках

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Только одно входное и одно выходное подключение - нельзя использовать для нескольких датчиков или распределения сигнала
• Требуется источник питания 24 В DC - не работает от пассивных цепей или батарей
• Максимальная нагрузка 500 Ом - при подключении длинных кабелей или нескольких приборов проверьте суммарное сопротивление
• Не поддерживает другие типы датчиков - только Pt100; для Pt1000 или термопар нужен другой преобразователь

Примеры использования

• Передача температуры масла в гидравлической системе от датчика Pt100 к ПЛК через 4–20 мА
• Контроль температуры в камере старения пластиков - сигнал с dsi-r1-1110 поступает на регулятор температуры
• Автоматизация сушильной камеры: три датчика Pt100 подключены к трём преобразователям dsi-r1-1110, все - на одной DIN-рейке
• Система мониторинга температуры в электрошкафу - преобразователь установлен рядом с датчиком, а сигнал передаётся на HMI-панель

Практические советы

• При подключении Pt100 используйте трёх- или четырёхпроводную схему - она компенсирует сопротивление кабеля и повышает точность
• Проверяйте максимальную нагрузку: если вы подключаете несколько приёмников, сумма их сопротивлений не должна превышать 500 Ом
• Для долговечности устанавливайте dsi-r1-1110 в хорошо вентилируемых местах - рабочая температура до +60 C, перегрев снижает срок службы
• Затягивайте винты клемм достаточным усилием - плохой контакт вызывает скачки сигнала
• Если система работает в условиях сильных помех - экранируйте кабель 4–20 мА и заземлите экран только с одной стороны
