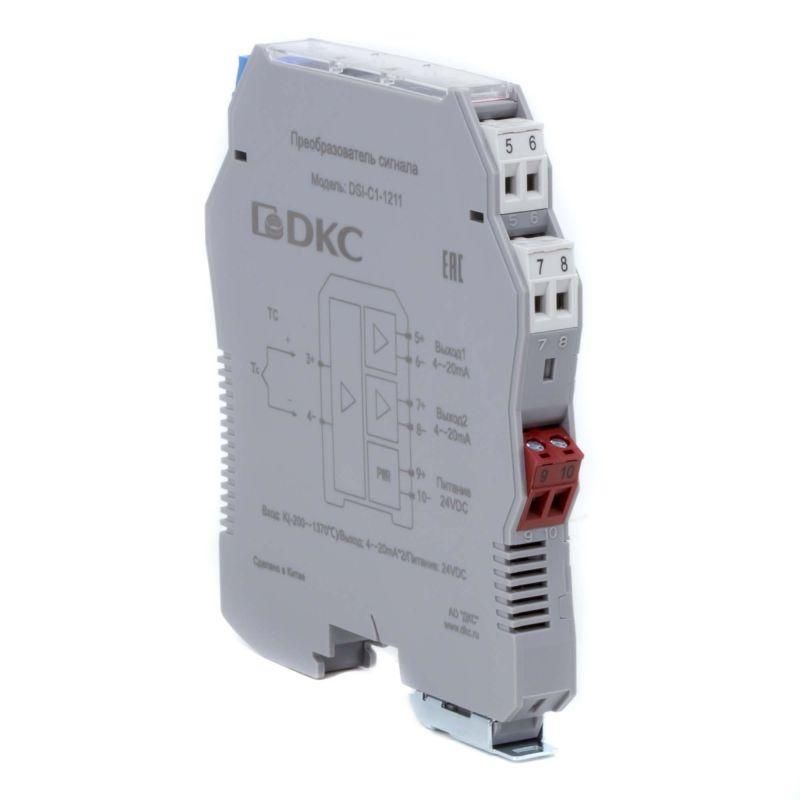

Преобразователь сигнала DSI, 1 вход TC тип K, 2 выход 4…20 мА | DSI-C1-1211 DKC ДКС

Преобразователь сигнала DSI-C1-1211 от DKC предназначен для преобразования термопары типа K в два независимых аналоговых сигнала 4–20 мА, обеспечивая надёжную передачу температурных данных в системы автоматизации. Устройство совместимо с промышленными шинами и монтируется на DIN-рейку, что делает его удобным решением для монтажа в щитах и на оборудовании.

Назначение и область применения

Преобразователь сигнала DSI-C1-1211 используется для точного преобразования слабого напряжения от термопары типа K в стандартизированный токовый сигнал 4–20 мА. Он применяется там, где требуется передача температурных показаний на удалённые контроллеры, регистраторы или системы сбора данных - например, в технологических линиях, печях, теплообменниках, системах вентиляции и кондиционирования. Подходит как для распределённых АСУ ТП, так и для локальных узлов автоматизации.

Технические характеристики

• Тип входа: термопара типа K (K-type thermocouple)
• Количество выходов: 2 канала, каждый - 4–20 мА
• Напряжение питания: 24 В постоянного тока (DC)
• Потребляемая мощность: 1,6 Вт
• Нагрузка на выход: до 500 Ом
• Рабочая температура: от –20 C до +60 C
• Температурный дрейф: 0,01 %/K
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Гальваническая развязка: между входом и выходом, между выходами, между питанием и всеми цепями
• Метод подключения: винтовые зажимы
• Способ монтажа: защелкивание на DIN-рейку 35 мм

Совместимость и монтаж

Преобразователь сигнала DSI-C1-1211 легко устанавливается на стандартную монтажную рейку DIN 35 мм - достаточно приложить устройство и защелкнуть его. Для подключения используются винтовые клеммы: вход - к термопаре типа K, выходы - к нагрузкам (например, PLC, вторичным приборам), питание - к источнику 24 В DC. Каждый из двух выходов полностью независим, что позволяет подключить один сигнал к контроллеру, другой - к локальному индикатору или записи.

Безопасность и стандарты

Преобразователь сигнала DSI-C1-1211 имеет гальваническую развязку всех цепей - вход, выходы и питание изолированы друг от друга. Это исключает влияние помех, замыканий и перепотенциалов между участками системы. Защита IP20 предполагает использование внутри закрытых щитов, без воздействия воды или пыли высокой степени. Нет сертификатов ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Два независимых выхода 4–20 мА позволяют использовать один прибор вместо двух, экономя место и стоимость.
• Гальваническая развязка всех цепей снижает риск повреждения оборудования от импульсов и земельных потенциалов.
• USB-адаптер и ПО DSI Configuration Tool дают возможность точно настроить масштабирование, фильтрацию и компенсацию холодного спая без доступа к плате.
• Широкий диапазон рабочих температур (-20…+60 C) обеспечивает стабильную работу в условиях неотапливаемых помещений и рядом с нагреваемым оборудованием.
• Низкий температурный дрейф (0,01 %/K) минимизирует погрешность измерения при колебаниях окружающей температуры.

Ограничения применения

• Не работает с другими типами термопар - только тип K.
• Защита IP20 запрещает установку во влажных, пыльных или открытых местах - только внутри электрошкафов.
• Нет встроенного экрана или индикации - все данные доступны только через внешние устройства или программное обеспечение.
• Требует внешнего источника питания 24 В DC; автономная работа невозможна.
• Максимальная нагрузка 500 Ом - не подходит для длинных кабелей с большим сопротивлением без проверки расчетов.

Примеры использования

• На конвейере с печью: один выход подключен к ПЛК для регулирования температуры, второй - к локальному индикатору оператора.
• В системе теплового насоса: преобразование сигнала с термопары на входе теплообменника для передачи в SCADA-систему.
• В испытательном стенде: одновременная запись температуры двумя разными регистраторами для контроля достоверности данных.

Практические советы

• Перед подключением термопары убедитесь, что её тип действительно K - неверный тип вызовет значительную погрешность.
• При использовании длинных проводов от термопары используйте экранированный кабель и заземлите экран только с одной стороны - чтобы избежать контуров заземления.
• Для настройки параметров (фильтр, масштаб, компенсация холодного спая) обязательно используйте USB-адаптер и ПО DSI Configuration Tool - ручная настройка невозможна.
• Проверьте суммарную нагрузку на каждый выход: если подключено несколько приборов, их сопротивление не должно превышать 500 Ом.
• При монтаже в плотно укомплектованном шкафу учтите необходимость воздушного зазора вокруг корпуса - устройство рассеивает тепло при работе.
