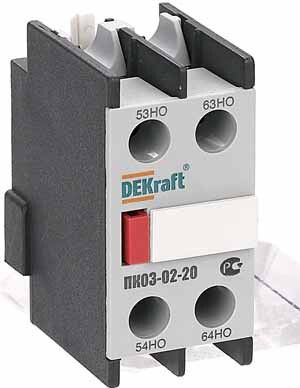

Приставка контактная ПК-03 лицев. доп. контакты 2НО DEKraft 24101DEK APC

Приставка контактная 2 нормально открытых контакта лицевой установки ПК-03 от DEKraft - устройство для расширения числа вспомогательных контактов у контакторов, особенно популярных серий КМ-103. Артикул 24101dek позволяет легко найти совместимые решения в системах автоматизации.

Назначение и область применения

Приставка контактная ПК-03 используется для добавления двух дополнительных нормально открытых (НО) контактов к основному контактору. Это необходимо, когда требуется передать сигнал управления, индикацию состояния или реализовать блокировочные цепи в автоматических системах. Применяется в панелях управления станков, конвейеров, насосов и другого оборудования, где используются контакторы DEKRAFT серии КМ-103. Также совместима с аналогичными моделями других производителей.

Технические характеристики

• Номинальное напряжение: до 690 В (переменный ток)
• Номинальный ток: 6 А (по данным спецификации; в описании указано 10 А - учитывайте реальную нагрузку на контакты)
• Количество контактов: 2 нормально открытых (НО)
• Количество полюсов: 4 (включает пару контактов + возможные вспомогательные элементы)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и влаги - не для уличного или влажного использования)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность в закрытых помещениях)
• Тип крепления: защелка
• Способ монтажа: боковой, с лицевой стороны
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Приставка ПК-03 механически соединяется с контакторами DEKraft серии КМ-103 через защелку - достаточно плотно прижать её к корпусу контактора до щелчка. Монтаж выполняется сбоку, что удобно при компоновке в шкафах с ограниченным пространством. Поддерживает установку на другие контакторы, имеющие соответствующую геометрию крепления (например, ABB, Schneider Electric, Legrand), если размеры и расположение крепежных выступов совпадают. Перед установкой проверьте соответствие посадочного профиля.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к вспомогательным контактным устройствам. Сертификация обеспечивает надежность коммутации и безопасность при работе в сетях до 690 В. IP20 не требует герметизации - использование вне электрощита запрещено.

Преимущества

• Простая и быстрая установка благодаря механизму защелки - не нужны инструменты
• Физическая связь с контактором гарантирует синхронность работы контактов
• Поддержка высоких рабочих напряжений (до 690 В) делает её универсальной для промышленной автоматики
• Совместимость с продукцией нескольких брендов снижает затраты на замену и ремонт

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях из-за степени защиты IP20
• Рабочий ток - 6 А, хотя в описании указывается 10 А; для нагрузок выше 6 А рекомендуется использовать дополнительные устройства или реле
• Требуется точное совпадение геометрии контактора - не все модели сторонних производителей подходят
• Не предназначен для коммутации силовых цепей - только вспомогательные сигнальные цепи

Примеры использования

• Добавление сигнала “контактор включен” на панель оператора
• Блокировка старта второго двигателя пока работает первый
• Передача состояния в PLC через дискретный вход
• Автоматический переключатель режимов в системах нагрева

Практические советы

• Проверяйте, чтобы контактор имел свободное место сбоку - приставка занимает около 15–20 мм глубины
• При использовании с другими брендами - сверьте чертежи посадочных мест, даже если контакторы кажутся одинаковыми
• Не используйте приставку для коммутации мощных нагрузок - она рассчитана только на слаботочные цепи управления
• При сборке шкафа оставляйте зазор для доступа к защелке - это упростит последующую замену
• Артикул 24101dek - единственный код для заказа именно этой версии с двумя НО контактами; другие номера могут отличаться по числу или типу контактов
