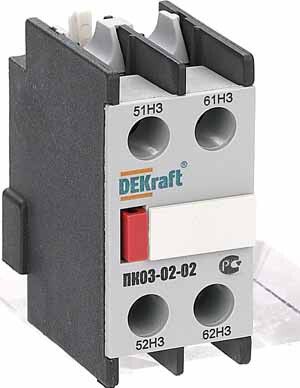

Приставка контактная ПК-03 лицев. доп. контакты 2НЗ DEKraft 24102DEK APC

Приставка контактная с дополнительными контактами 2НЗ лицевой установки ПК-03 от DEKraft - устройство для расширения числа вспомогательных контактов у контакторов серийного типа, например, КМ-103. Артикул 24102dek обеспечивает надёжную коммутацию в цепях управления на напряжение до 220 В и ток до 6 А.

Назначение и область применения

Приставка контактная ПК-03 используется для увеличения количества нормально замкнутых (НЗ) вспомогательных контактов у контакторов. Она позволяет передавать сигналы состояния (например, “включен”/“выключен”) в системы автоматизации, сигнализации или логических схем управления. Применяется совместно с контакторами DEKRAFT, в том числе КМ-103, а также с аналогичными моделями других производителей, имеющими совпадающий механизм крепления. Подходит для использования в промышленной автоматике: станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Тип изделия: приставка контактная с двумя нормально замкнутыми контактами (2НЗ)
• Рабочее напряжение: до 220 В переменного тока
• Номинальный рабочий ток: 6 А
• Число полюсов: 4 (два из них - активные НЗ контакты, два - пассивные для механической связи)
• Степень защиты: IP20 - защита от доступа пальцами и крупным мусором, не защищена от воды и пыли
• Климатическое исполнение: УХЛ4 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: IEC 60947-5-1 - соответствие международному стандарту на устройства управления
• Способ монтажа: боковой, с лицевой стороны контактора
• Тип крепления: винтовое, через защелку

Совместимость и монтаж

Приставка ПК-03 механически соединяется с контакторами DEKraft серии КМ-103 путём защелкивания сбоку. Для работы требуется наличие свободного места на боковой поверхности контактора. Совместима с другими контактными аппаратами, если они имеют одинаковый тип корпуса и расположение крепёжных элементов. Перед установкой проверьте габариты и положение штанги привода - она должна точно попадать в соответствующую щель приставки. Монтаж выполняется после установки основного контактора; провода подключаются к клеммам с помощью винтового зажима. Не требует внешнего питания - работает исключительно за счёт механической связи с контактором.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60947-5-1, что гарантирует безопасность коммутационных операций и долговечность контактов. Степень защиты IP20 предполагает использование только внутри закрытых электрошкафов, где исключён доступ к токоведущим частям и воздействие влаги. Электрическая прочность контактов рассчитана на работу в сетях с напряжением до 220 В - применение выше этого значения недопустимо.

Преимущества

• Простая и быстрая установка благодаря механизму защелкивания
• Высокая надёжность механической связи - контакты работают синхронно с основным контактором
• Поддержка нескольких производителей - можно использовать с не-DEKraft контакторами при совпадении форм-фактора
• Не требует дополнительного питания - полностью пассивное устройство
• Фиксированное количество контактов (2НЗ) - минимизирует риск неверной сборки

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или открытых площадках - IP20 не обеспечивает защиту от жидкостей и пыли
• Номинальный ток ограничен 6 А - нельзя использовать для коммутации силовых цепей свыше этой величины
• Только лицевой монтаж - невозможно установить с тыльной или верхней стороны контактора
• Не имеет собственных переключающих контактов - функционал зависит исключительно от движения главного контактора
• Не рекомендовано применение с контактными аппаратами старых серий, не поддерживающими современный интерфейс крепления

Примеры использования

• Добавление сигнала “состояние включения” в PLC-систему управления конвейером
• Индикация работы насоса через световой индикатор в пульте управления
• Обеспечение блокировки другого оборудования при работе основного контактора
• Создание цепи самоблокировки в схеме пускателя

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободное место для приставки - некоторые модели уже заняты другими дополнениями
• Проверьте направление действия штанги привода: она должна входить в канал приставки без усилия
• При использовании с не-DEKraft контакторами сравните чертежи крепления - даже малые отличия могут помешать защелкиванию
• Не затягивайте винты слишком сильно - это повредит пластиковую рамку и нарушит точность контактирования
• При необходимости замены - достаточно отсоединить провода и потянуть приставку на себя: защелка освобождается без инструментов
