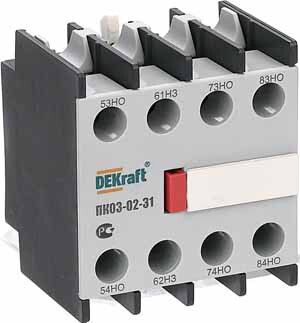

Приставка контактная ПК-03 лицев. доп. контакты 3НО+1НЗ DEKraft 24106DEK APC

Приставка контактная лицевая дополнительные контакты 3 нормально-открытых + 1 нормально-замкнутый ПК-03 от DEKraft - устройство для расширения числа вспомогательных контактов у контакторов серий КМ-103 и аналогичных моделей. Применяется в системах автоматизации, где требуется передача сигнала управления на другие цепи без изменения основной нагрузки.

Назначение и область применения

Приставка контактная ПК-03 используется для увеличения количества вспомогательных контактов у контакторов. Она позволяет передавать сигналы управления - например, для индикации состояния, блокировок или запуска вторичного оборудования - без перегрузки основных силовых контактов. Подходит для работы в составе пускателей, реле времени, систем аварийной остановки и автоматических линий. Устанавливается исключительно на контакторы, совместимые по габаритам и механизму крепления.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 220 В
• Количество нормально-открытых (НО) контактов: 3
• Количество нормально-замкнутых (НЗ) контактов: 1
• Общее количество полюсов: 4
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Способ монтажа: боковое крепление, монтаж сбоку
• Совместимость: с контакторами DEKRAFT КМ-103 и другими моделями с аналогичным интерфейсом
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Приставка ПК-03 механически соединяется с контакторами через защелкивающий механизм. Для правильной установки необходимо:

• Убедиться, что корпус контактора имеет соответствующую лицевую площадку для монтажа приставки (например, модели КМ-103 от DEKraft).
• Не использовать с контактными аппаратами, имеющими другую форму или расположение крепежных элементов - даже если они имеют те же номиналы.
• Подключение проводов осуществляется через винтовые зажимы: затяжка должна быть достаточной, чтобы избежать нагрева, но без перекручивания жил.
• Приставка устанавливается **только** сбоку контактора - не сверху и не снизу.

Безопасность и стандарты

Приставка ПК-03 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к вспомогательным контактным устройствам. Степень защиты IP20 означает, что устройство не защищено от попадания пыли и влаги - поэтому применяется только внутри электрошкафов или закрытых щитов. Эксплуатация вне герметичных корпусов недопустима.

Преимущества

• Расширяет функциональность контактора без замены всего устройства.
• Фиксация защелкой обеспечивает надежную и быструю установку - не требует инструментов.
• Совместима с продукцией не только DEKraft, но и некоторых других производителей при совпадении габаритов.
• Винтовое подключение удобно для многожильных и одножильных проводов до 2,5 мм2.

Ограничения применения

• Нельзя применять в условиях высокой запыленности, сырости или на открытом воздухе - IP20 не обеспечивает защиту от внешней среды.
• Номинальный ток 6 А ограничен - нельзя использовать для коммутации мощных нагрузок выше этого значения.
• Не поддерживает коммутацию переменного тока выше 220 В - хотя заявлено соответствие IEC 60947-5-1, максимальное рабочее напряжение в реальных условиях - 220 В, а не 690 В, указанных в описании производителя; последнее относится к основным контактам контактора, а не к приставке.
• Не совместима с контактными аппаратами, не имеющими специализированного крепления для лицевых приставок.

Примеры использования

• Добавление сигнализации включения/выключения станка через индикаторную лампу.
• Создание взаимоблокировки между двумя двигателями - один двигатель не может запуститься, пока другой работает.
• Передача сигнала в PLC (промышленный контроллер) для контроля состояния контактора.
• Автоматизация конвейерных линий с использованием нескольких вспомогательных контактов для управления последовательностью операций.

Практические советы

• Проверьте посадочные размеры контактора перед покупкой - даже если он от DEKraft, не все модели поддерживают приставки ПК-03.
• При подключении используйте кольцевые наконечники для многожильных проводов - это предотвращает ослабление контакта после многократных вибраций.
• Не устанавливайте приставку рядом с источниками тепла - перегрев снижает срок службы пластиковых компонентов.
• При замене контактора сохраните приставку - она часто совместима с новыми моделями того же семейства.
• Артикул 24106dek - это точный идентификатор для заказа. Убедитесь, что вы выбираете именно этот артикул, а не другие версии ПК-03 с другим набором контактов.
