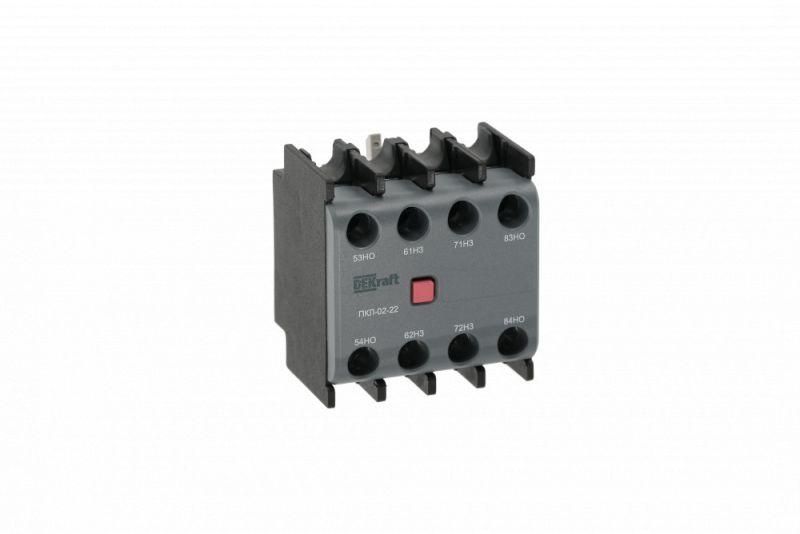

Приставка контактная ПКЛ-02 4НО 10А (лицевая установка) DEKraft 22173DEK

Приставка контактная лицевой установки 4 нормально открытых контакта ПКЛ-02 от DEKraft - устройство для расширения функционала контакторов путём добавления четырёх вспомогательных контактов. Подходит для монтажа на контакторы серии КМ-102 и совместима с аналогичными моделями других производителей.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения числа вспомогательных контактов у контакторов. Это необходимо, когда требуется передать сигнал управления, состояние включения/выключения или обеспечить блокировку в цепях автоматизации. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим промышленным оборудованием.

Технические характеристики

• Тип контактов: 4 нормально открытых (НО)
• Номинальный рабочий ток: 10 А при напряжении 230 В переменного тока (AC-15)
• Максимальное номинальное напряжение: до 690 В
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупной пыли, не герметична
• Способ монтажа: фронтальная (лицевая) установка
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами через защёлку. Совместима с контактными аппаратами серии КМ-102 от DEKraft. Также может использоваться с другими контакторами, имеющими соответствующую посадочную площадку и тип крепления. Установка выполняется с лицевой стороны корпуса контактора - доступ к зажимам остаётся открытым после монтажа. Для надёжного соединения важно точно совместить направляющие элементы приставки и контактора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном применении. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предусматривает защиту от брызг воды или запыления. Не предназначен для установки во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса оборудования.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены основного контактора
• Простая и быстрая установка благодаря механизму защёлки
• Высокая надёжность механической связи между приставкой и контактором
• Поддерживает работу при высоких напряжениях до 690 В
• Широкая совместимость с контактными аппаратами различных производителей

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Работает только с контактами, имеющими совместимый интерфейс крепления - не все модели контакторов подходят
• Нельзя использовать для коммутации нагрузок выше 10 А при 230 В AC-15 - перегрузка вызывает повреждение контактов
• Не предназначена для установки в шкафах без доступа спереди - требует фронтального доступа для монтажа и обслуживания

Примеры использования

• Добавление сигнализации состояния включения двигателя в пульт управления
• Обеспечение взаимоблокировки двух контакторов в схеме реверса
• Передача сигнала «работает» в систему сбора данных PLC
• Управление световой индикацией или реле времени на основе состояния главного контактора

Практические советы

• Перед установкой проверьте соответствие посадочных габаритов приставки ПКЛ-02 и контактора - даже небольшое несовпадение препятствует фиксации
• Затягивайте винтовые зажимы с усилием, достаточным для плотного контакта, но без перекручивания - это предотвращает оплавление изоляции
• При работе с высокими напряжениями (до 690 В) используйте изолирующие средства и соблюдайте правила электроустановок
• Если контактор установлен внутри шкафа, убедитесь, что есть свободный доступ к лицевой стороне - иначе монтаж будет невозможен
• Артикул 22173dek и серия ПКЛ-02 от DEKRAFT - это точные идентификаторы для заказа запасных частей и замены
