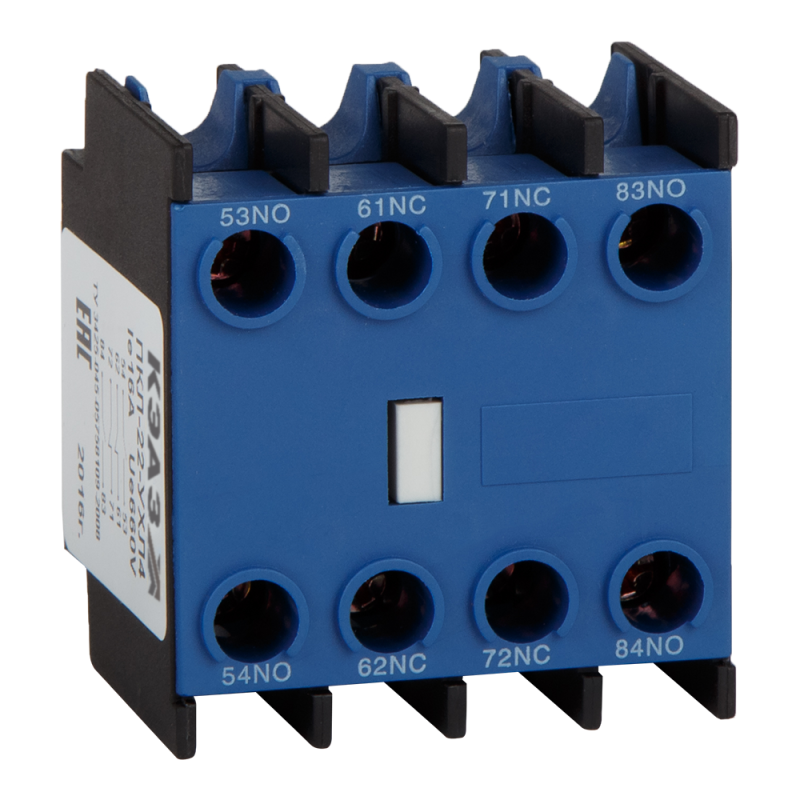

Приставка контактная ПКЛ-М22-УХЛ4| 250985 | КЭАЗ

Приставка контактная ПКЛ-М22-УХЛ4 - это вспомогательное устройство от КЭАЗ, предназначенное для расширения числа вспомогательных контактов в цепях управления контакторов. Артикул 250985 соответствует модели из серии ПМЛ, рассчитанной на работу в условиях умеренного и холодного климата.

Назначение и область применения

Приставка контактная ПКЛ-М22-УХЛ4 используется для увеличения количества вспомогательных контактов в системах автоматического управления. Она не управляет силовой нагрузкой, а передает сигналы в цепи контроля, блокировки, индикации или логики. Подходит для установки на контакторы серий ПМЛ, ПМА, ПМ12 и аналогичные устройства, где требуется дополнительная коммутация слаботочных цепей.

Технические характеристики

• Количество нормально разомкнутых (НО) контактов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальный рабочий ток: 1,29 А
• Номинальное напряжение по изоляции: 660 В
• Тип подключения: винтовые зажимы
• Способ монтажа: частично интегрируемый - фиксируется на корпусе контактора, часть элементов находится внутри, часть - снаружи
• Категории применения: АС-15 (переменный ток), ДС-13 (постоянный ток) по ГОСТ 30011.5.1–2012

Совместимость и монтаж

Приставка контактная ПКЛ-М22-УХЛ4 совместима с контакторами серии ПМЛ и другими моделями КЭАЗ, имеющими стандартизированный крепёжный профиль. Монтаж выполняется путём защёлкивания на штангу контактора - необходимо совместить направляющие и плотно надвинуть до щелчка. После установки подключаются провода через винтовые зажимы. Убедитесь, что габариты контактора позволяют разместить приставку без помех с соседними элементами. Не допускается установка на контакторы других производителей без проверки механической совместимости.

Безопасность и стандарты

Приставка ПКЛ-М22-УХЛ4 соответствует требованиям ГОСТ 30011.5.1–2012. Применяется в категориях АС-15 и ДС-13, что гарантирует безопасную коммутацию вспомогательных цепей переменного и постоянного тока. Конструкция обеспечивает электрическую изоляцию до 660 В. Исполнение УХЛ4 позволяет использовать устройство в помещениях с температурой от −40 C до +40 C и повышенной влажностью.

Преимущества

• Увеличивает функциональность контактора без замены всего аппарата
• Стандартная форма крепления - легко заменяется при необходимости
• Высокая надёжность винтовых зажимов - минимизирует риск ослабления соединений
• Исполнение УХЛ4 повышает долговечность в суровых условиях

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 1,29 А исключает использование в цепях с мощными нагрузками
• Не имеет встроенных времязадающих элементов - отличается от приставок ПВЛ, которые дают задержку
• Не подходит для установки на контакторы без подходящего крепёжного профиля
• Работает только в составе системы управления - не является самостоятельным коммутирующим устройством

Примеры использования

• Подключение индикаторов состояния включения/выключения станка
• Формирование блокировок между несколькими контакторами в системе управления конвейера
• Передача сигнала “работа” в PLC или пульт управления
• Автоматическое отключение вентиляции после остановки насоса

Практические советы

• Проверьте посадочные размеры контактора перед заказом - приставка ПКЛ-М22-УХЛ4 требует точного совпадения крепёжной базы
• При подключении используйте жилы сечением до 2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте винты слишком сильно - это может повредить пластиковую рамку
• При использовании в местах с вибрацией рекомендуется периодическая проверка затяжки контактов
• Артикул 250985 - это именно модель ПКЛ-М22-УХЛ4; не путайте с приставками ПКБ или ПВЛ, они имеют другую функциональность
