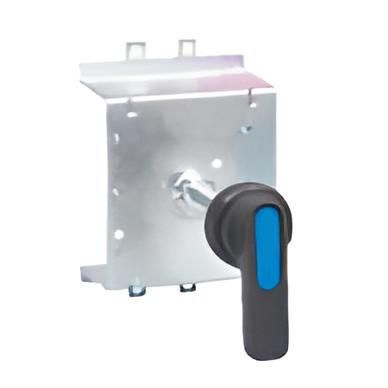

Привод поворотный ручной ERH-M7 для NXM(S)-1600 (R) CHINT 946892

Привод поворотный ручной ERH-M7 для автоматического выключателя NXM(S)-1600 предназначен для ручного управления выключателем в случаях, когда необходимо удалённое или безопасное отключение питания. Этот компонент совместим с сериями NXM(S)-1600 от CHINT и обеспечивает надёжный механический привод без электроники.

Назначение и область применения

ERH-M7 позволяет оператору вручную перевести автоматический выключатель NXM(S)-1600 в положение «выкл» или «вкл» через внешнюю ручку, не приближаясь к самому аппарату. Это особенно важно при работе на высоких напряжениях, в ограниченном доступе или при необходимости быстрого аварийного отключения. Привод устанавливается на выключатели серии NXM(S)-1600 и используется в распределительных щитах, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Тип привода: поворотный ручной
• Оснащён осью: да — обеспечивает передачу крутящего момента на механизм выключателя
• Совместим с выключателями: NXM(S)-1600 (только модели с соответствующим фланцем)
• Применение: ручное управление, аварийное отключение
• Материал корпуса: прочная пластмасса, устойчивая к механическим нагрузкам

Совместимость и монтаж

ERH-M7 устанавливается исключительно на автоматические выключатели серии NXM(S)-1600, имеющие специальный фланец для крепления приводов. Монтаж выполняется путём защёлкивания на шток механизма выключателя — никаких инструментов не требуется. Перед установкой проверьте, что выключатель находится в положении «выкл». После монтажа проверните ручку привода — она должна свободно поворачиваться на 90° без усилия. Нельзя использовать ERH-M7 с другими моделями выключателей, даже если они кажутся внешне похожими.

Преимущества

• Устраняет необходимость открывать крышку щита для ручного отключения
• Обеспечивает безопасное управление при наличии опасного напряжения
• Не требует внешнего питания — полностью механическая система
• Интегрирован в систему аксессуаров CHINT — гарантия совместимости с оригинальными выключателями NXM(S)-1600

Ограничения применения

• Не подходит для автоматических выключателей других серий — даже если они имеют аналогичную номинальную мощность
• Не предназначена для частого циклического использования — рассчитана на аварийные и редкие операции
• Не работает в условиях постоянной вибрации выше нормы — возможна потеря контакта между осью и механизмом
• Запрещено применять в средах с агрессивными химическими веществами — материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Электрощитовая на производстве: оператор отключает питание станка издалека при аварии
• Распределительный пункт в здании: персонал обслуживания использует ERH-M7 для планового отключения без вскрытия щита
• Аварийные системы: привод установлен рядом с выходом для быстрого отключения при пожаре

Практические советы

• Перед установкой ERH-M7 убедитесь, что выключатель NXM(S)-1600 имеет заводской фланец для привода — без него устройство не закрепится
• Не затягивайте ручку слишком сильно — это может повредить внутренний механизм выключателя
• Проверяйте состояние оси и соединений каждые 6–12 месяцев — особенно в запылённых помещениях
• Если ручка стала тугой — не применяйте силу; проверьте соответствие модели и наличие загрязнений внутри
• ARH-M7 — это аксессуар, а не замена основному выключателю. Он дополняет функционал NXM(S)-1600, но не влияет на его коммутационную способность
