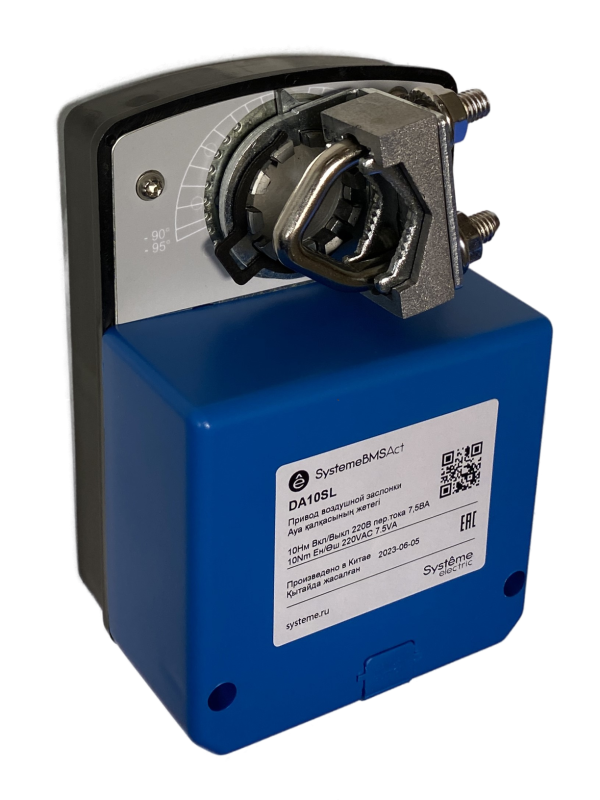

Привод воздушной заслонки, 10 Нм, упр. 2-поз, 220VAC - DA10SL APC

Привод воздушной заслонки 10Нм 2-позиционный 220В от Systeme Electric (артикул da10sl) предназначен для точного открывания и закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство работает в двух положениях - полностью открыто или полностью закрыто - и управляется стандартным напряжением 230 В.

Назначение и область применения

Привод воздушной заслонки 10Нм 2-позиционный 220В используется для автоматического переключения воздушных заслонок в системах вентиляции, кондиционирования и дымоудаления. Подходит для установки на прямоугольные и круглые воздуховоды, где требуется надёжная фиксация двух крайних положений: “открыто” и “закрыто”. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и помещениях с требованиями к контролю потока воздуха.

Технические характеристики

• Крутящий момент: 10 Нм - достаточен для управления заслонками до 800×800 мм в типичных условиях;
• Тип управления: 2-позиционный - только два состояния: “включено” (открыто) и “выключено” (закрыто);
• Напряжение питания: 230 В переменного тока (+-10%) - совместим с сетью 220–240 В, используемой в большинстве зданий в России и странах СНГ;
• Работа: циклическая, без регулирования промежуточных углов поворота;
• Интерфейс: выходной вал с шестигранником 8 мм - стандартный размер для крепления заслонок;
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для установки внутри помещений;
• Максимальный угол поворота: 90° - соответствует стандартному ходу воздушных заслонок.

Совместимость и монтаж

Привод воздушной заслонки 10Нм 2-позиционный 220В (arтикул da10sl) крепится к оси заслонки через шестигранник 8 мм. Для правильной установки необходимо:

• Убедиться, что диаметр вала заслонки позволяет плотно насадить привод - минимальный внутренний диаметр отверстия должен быть не менее 8 мм;
• Закрепить корпус привода жёстко, чтобы избежать вибраций и перегрузки механизма;
• Подключить провода к терминалам L/N (фаза/ноль) согласно схеме на корпусе - не требует внешнего реле, так как имеет встроенный контактный механизм;
• Не допускать механического усилия на вал при монтаже - он рассчитан только на передачу момента, а не на восприятие нагрузки.

Безопасность и стандарты

Привод воздушной заслонки 10Нм 2-позиционный 220В соответствует европейским нормам безопасности IEC 60730-1 и IEC 60730-2-14 для автономных устройств управления. Имеет сертификат CE. Не предназначен для взрывоопасных сред. Работает в температурном диапазоне +5C…+50C - не использовать в холодных необогреваемых помещениях зимой.

Преимущества

• Высокий крутящий момент 10 Нм обеспечивает надёжное закрывание даже запылённых или слегка деформированных заслонок;
• 2-позиционный режим исключает случайную остановку между положениями - важна для систем дымоудаления;
• Низкий уровень шума при работе - подходит для офисных и медицинских помещений;
• Корпус из самозатухающего пластика - безопасен при перегреве;
• Простая замена: привод da10sl легко снимается и устанавливается без специального инструмента.

Ограничения применения

• Не подходит для частотного или пропорционального управления - нельзя задавать произвольный угол открытия;
• Не предназначен для работы в условиях постоянной влажности, прямого попадания воды или на улице - IP54 недостаточно для открытых площадок;
• Не рекомендован для заслонок с моментом сопротивления более 10 Нм - проверяйте трение в механизме заслонки перед установкой;
• Не использовать при температуре ниже +5C - возможна потеря герметичности уплотнителей и снижение эффективности работы двигателя.

Примеры использования

• Автоматическое перекрытие воздуховода в системе дымоудаления при срабатывании пожарной сигнализации;
• Переключение режима вентиляции в лаборатории: “работа” / “ожидание”;
• Энергосбережение в HVAC: закрытие заслонок в неиспользуемых зонах ночью;
• Контроль потока воздуха в камерах хранения продуктов - предотвращение смешивания температурных зон.

Практические советы

• Перед установкой проверьте свободный ход заслонки - если она туго поворачивается, смажьте ось или замените подшипники; привод da10sl не справится с повышенным трением;
• При использовании нескольких приводов на одном контуре - убедитесь, что все они получают одинаковый сигнал управления, чтобы избежать противофазы;
• Для долгой службы периодически проверяйте крепление к валу - со временем может возникнуть люфт;
• Если система требует контроля положения заслонки - добавьте внешние микровыключатели или датчики конечного положения, так как сам привод не даёт обратной связи.
