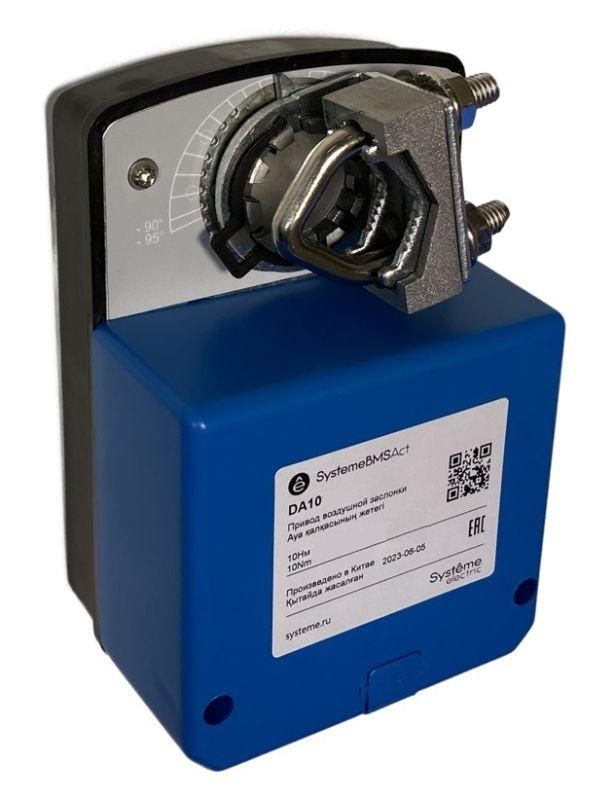

Привод воздушной заслонки, 10 Нм, упр. 2-поз, 24VAC - DA10S APC

Привод воздушной заслонки 10Нм 2-позиционный 24В от Systeme Electric (артикул da10s) предназначен для точного открывания и закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство работает в двух положениях - полностью открыто или полностью закрыто - и управляется сигналом 24 В переменного тока.

Назначение и область применения

Привод воздушной заслонки 10Нм 2-позиционный 24В используется для автоматического регулирования потока воздуха в каналах вентиляции, кондиционирования и дымоудаления. Подходит для установки на прямоугольные и круглые заслонки, где требуется надёжное переключение между двумя фиксированными состояниями: “открыто” и “закрыто”. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и системах HVAC.

Технические характеристики

• Крутящий момент: 10 Нм - обеспечивает надёжное управление заслонками среднего размера даже при повышенном сопротивлении airflow
• Тип управления: 2-позиционный - включает/выключает, без промежуточных положений
• Напряжение питания: 24 В переменного тока (AC) - совместим с большинством контроллеров HVAC и низковольтными системами управления
• Работа: только в режиме ON/OFF - не поддерживает плавную регулировку угла поворота
• Материал корпуса: прочная пластиковая оболочка с металлическими элементами передачи
• Степень защиты: IP54 - защищён от пыли и брызг воды, но не для постоянного воздействия влаги или погружения

Совместимость и монтаж

Привод воздушной заслонки 10Нм 2-позиционный 24В (arтикул da10s) крепится к валу заслонки через фланец с посадочным отверстием под шлиц 8 мм. Для монтажа необходим доступ к месту установки и возможность подключения к сети 24 В AC. Кабель подводки имеет длину около 1 метра - рекомендуется планировать трассу заранее. Максимальный угол поворота - 90°, что соответствует стандартному ходу большинства воздушных заслонок. Не требует настройки после установки - устройство автономно переходит в заданное состояние при подаче напряжения.

Безопасность и стандарты

Привод воздушной заслонки 10Нм 2-позиционный 24В соответствует требованиям безопасности EN 60730-1 и EN 60730-2-14 для автоматических электрических устройств. Сертифицирован для работы в помещениях с нормальной температурой и влажностью. Не предназначен для взрывоопасных зон или агрессивных сред.

Преимущества

• Высокий крутящий момент 10 Нм позволяет работать с плотно заклинившими или грязными заслонками
• Устойчивый к перегрузкам двигатель - не выходит из строя при частых циклах включения
• Низкий уровень шума при работе - подходит для помещений с высокими требованиями к комфортности
• Простая замена - совместим со многими моделями аналогичного класса от других производителей

Ограничения применения

• Не подходит для систем, требующих плавного регулирования (например, с PID-регуляторами)
• Имеет ограниченный рабочий диапазон температур: от +5C до +50C - не использовать в холодильных камерах или на улице
• Запрещено применять в условиях постоянного контакта с водой, маслом или агрессивными газами
• Не рассчитан на работу при напряжении выше 24 В AC - риск выхода из строя при подключении к 220 В

Примеры использования

• Автоматическое перекрытие воздуховода при пожаре в системе дымоудаления
• Переключение между рециркуляцией и притоком свежего воздуха в офисных зданиях
• Остановка подачи воздуха в нерабочую зону цеха ночью
• Контроль потока в вентиляционных каналах лаборатории с изменяемыми условиями

Практические советы

• Перед установкой проверьте, чтобы вал заслонки имел диаметр 8 мм и свободно проворачивался - иначе привод будет перегружаться
• Подключайте кабель через герметичную муфту, если монтаж происходит в сыром месте
• Не используйте этот привод в качестве замены для сервоприводов с аналоговым управлением - он не умеет держать промежуточные углы
• При длительной эксплуатации в пыльных условиях периодически осматривайте механизм на предмет забивания грязью
• Артикул da10s от Systeme Electric легко найти в запасных частях - модель распространена среди сервисных служб HVAC
