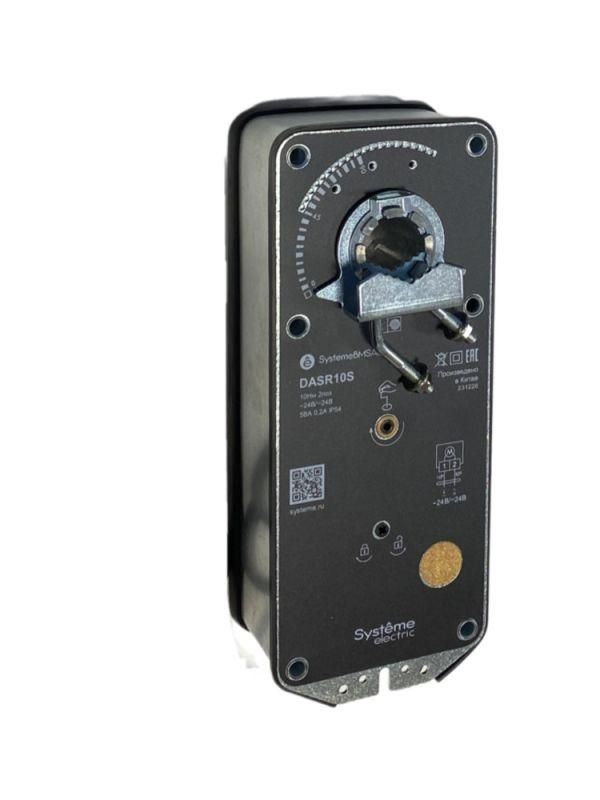

Привод воздушной заслонки с пруж. возвратом, 10Нм 2поз ~24В/=24В | DASR10S Systeme Electric APC

Привод воздушной заслонки Systeme Electric dasr10s предназначен для точечного управления положением заслонки в системах вентиляции и кондиционирования - открывает или закрывает её на 90° при получении управляющего сигнала и возвращается в исходное положение за счёт пружины при отключении питания.

Назначение и область применения

Привод воздушной заслонки dasr10s используется там, где требуется двухпозиционное управление - полностью открытый или полностью закрытый режим. Подходит для установки на воздуховодах в системах вентиляции, кондиционирования, дымоудаления и рекуперации. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и помещениях с требованиями к герметичности.

Технические характеристики

• Крутящий момент: 10 Нм - достаточен для управления заслонками до 800×800 мм в типовых условиях;
• Напряжение питания: 24 В переменного (AC) или постоянного (DC) тока - совместим с большинством контроллеров и блоков управления;
• Режим работы: 2-позиционный - только два состояния: “открыто” и “закрыто”, без регулирования промежуточных углов;
• Возврат: пружинный - при потере питания автоматически возвращает заслонку в безопасное положение (обычно - закрыто);
• Угол поворота: 90° - соответствует стандартному ходу воздушных заслонок;
• Максимальная частота переключений: не указана - рекомендуется избегать частых циклов (более 5–10 раз/час) для продления срока службы пружины и механизма.

Совместимость и монтаж

Привод dasr10s крепится к валу заслонки через фланец с посадочным отверстием под шлиц или круглый вал диаметром до 12 мм. Установка требует выравнивания осей - перекос вызывает повышенный износ. Кабель подключения имеет длину около 1 метра и оконцовку под клеммы. Для подключения используйте провода сечением 0,5–1,5 мм2. Монтаж допускается в вертикальном и горизонтальном положении, но не в перевёрнутой ориентации - возможен сброс смазки.

Безопасность и стандарты

Привод соответствует общим требованиям безопасности для электрооборудования низкого напряжения. Сертификация по EN 60730 и IEC 60335 не указана - не является оборудованием класса защиты IP, поэтому не предназначен для установки во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Поддерживает работу как от переменного, так и от постоянного тока - гибкость в подключении к различным источникам;
• Автоматический возврат по пружине обеспечивает безопасную аварийную блокировку заслонки при отключении энергии - важно для систем дымоудаления и противопожарной защиты;
• Простая конструкция снижает риск отказа - нет сложной электроники, что делает устройство надёжным в долгосрочной эксплуатации;
• Не требует внешнего источника питания для возврата - экономит энергию и упрощает схему управления.

Ограничения применения

• Не подходит для плавного регулирования - нельзя использовать для модуляции потока воздуха;
• Не рассчитан на высокую частоту включения - частые циклы (например, каждые 5 минут) приведут к быстрому износу пружины и механических деталей;
• Отсутствие защиты от пыли и влаги (IP) - требует установки внутри закрытых коробов или помещений с контролируемой средой;
• Не работает при напряжении ниже 20 В или выше 28 В - возможны сбои или недостаточный момент.

Примеры использования

• Закрытие заслонки на выходе вентилятора ночью для предотвращения холодного воздуха;
• Аварийное перекрытие воздуховода при срабатывании пожарной сигнализации;
• Переключение между рециркуляцией и притоком свежего воздуха в HVAC-системах;
• Использование в системах с двумя режимами: рабочий (открыто) и паузный (закрыто).

Практические советы

• Проверьте посадочный диаметр вала заслонки перед установкой - он должен точно соответствовать выходному валу привода dasr10s (до 12 мм);
• При монтаже в системах с высоким давлением воздуха убедитесь, что момент в 10 Нм достаточен - для больших заслонок (>1 м²) проверьте расчётные нагрузки;
• Не применяйте привод в местах с температурой ниже –10 C или выше +50 C - это выведет его из гарантийных условий;
• При использовании в системах дымоудаления обязательно согласуйте с проектом необходимость функции “возврат при отключении” - она уже реализована, но должна быть задокументирована;
• Для длительной работы рекомендовано подключение через стабилизированный источник 24 В - скачки напряжения сокращают срок службы.
