Привод воздушной заслонки, 15Нм 0…10В ОСП/0…10В ~24В | DA15VF SE APC

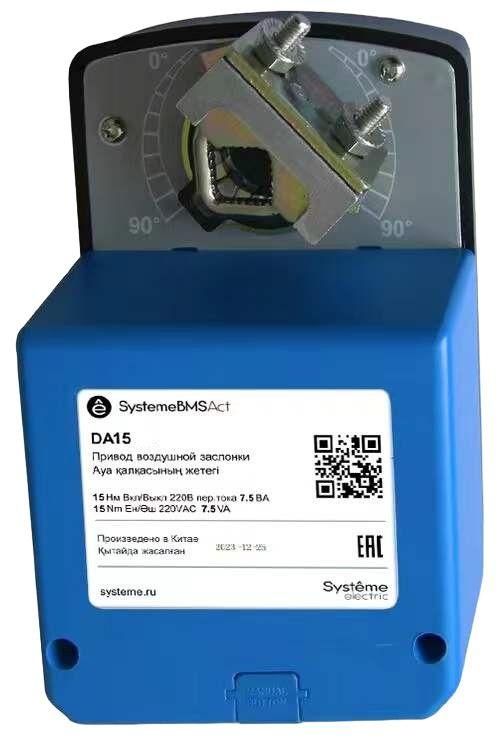

Привод воздушной заслонки 15Нм 0-10В ОСП/0-10В ~24В от Systeme Electric (арт. da15vf) предназначен для точного регулирования положения воздушной заслонки в системах вентиляции и кондиционирования на основе аналогового управляющего сигнала.

Назначение и область применения

Привод воздушной заслонки 15Нм 0-10В ОСП/0-10В ~24В управляет поворотом заслонки в воздуховодах, изменяя поток воздуха в зависимости от команды от контроллера. Подходит для установки в системах HVAC: центральных вентиляциях, рекуператорах, КУВ, приточных и вытяжных установках. Применяется там, где требуется плавное и точное регулирование - например, в офисных зданиях, больницах, лабораториях и производственных помещениях с жесткими требованиями к микроклимату.

Технические характеристики

• Крутящий момент: 15 Нм - обеспечивает надёжное открывание и закрывание заслонок даже при повышенном давлении в воздуховоде;
• Управление: входной сигнал 0–10 В постоянного тока - совместим с большинством современных БАС и терморегуляторов;
• Обратная связь: выходной сигнал 0–10 В по положению заслонки - позволяет контроллеру точно знать текущий угол открытия;
• Питание: ~24 В переменного тока - стандартное напряжение для систем автоматизации, безопасное и распространённое;
• Работает в режиме непрерывного управления - не имеет дискретных позиций, работает в любом положении между 0° и 90°.

Совместимость и монтаж

Привод воздушной заслонки 15Нм 0-10В ОСП/0-10В ~24В монтируется на вал заслонки через фланец с посадочным отверстием Ø8 мм. Установка требует механического соединения с осью заслонки - необходимо использовать комплектный шток или адаптер. Электропитание и сигналы подключаются к трём клеммам: питание L/N (~24 В), управление (0–10 В DC), обратная связь (0–10 В DC). Максимальный угол поворота - 90 градусов. Для правильной работы важно соблюдать направление вращения: при увеличении сигнала от 0 до 10 В заслонка должна открываться.

Безопасность и стандарты

Привод воздушной заслонки 15Нм 0-10В ОСП/0-10В ~24В соответствует европейским нормам безопасности для оборудования HVAC. Не содержит опасных напряжений выше 50 В, что снижает риск поражения током. Сертификация CE указана в документации производителя - для официального применения в РФ требуется проверка соответствия ГОСТ Р.

Преимущества

• Интеграция с существующими системами управления - благодаря стандартному интерфейсу 0–10 В;
• Высокая точность позиционирования - за счёт аналоговой обратной связи;
• Низкий уровень шума при работе - подходит для помещений с высокими требованиями к комфорту;
• Мощность 15 Нм достаточна для большинства типовых заслонок до 800×800 мм;
• Защита от перегрузки - внутренний механизм автоматически отключается при заклинивании.

Ограничения применения

• Не предназначена для работы в средах с агрессивными газами, паром или маслом - корпус не герметичен;
• Не подходит для частых циклов включения/выключения более 10 раз в час - возможен износ механизма;
• Требует внешнего источника питания 24 В AC - не работает от батарей или постоянного тока;
• Не используется в условиях температур ниже –10 C и выше +50 C - указан рабочий диапазон в спецификации производителя.

Примеры использования

• Регулирование притока свежего воздуха в комнате по показаниям CO₂-сенсора;
• Поддержание заданного расхода воздуха в хирургическом блоке через систему BMS;
• Переключение между рециркуляцией и притоком на вентиляционной установке;
• Автоматическое перекрытие заслонки при аварии - по сигналу от системы пожарной безопасности.

Практические советы

• Проверьте перед монтажом, чтобы вал заслонки имел диаметр 8 мм - иначе потребуется переходник;
• Закручивайте крепёж равномерно, чтобы не деформировать корпус привода - он выполнен из пластиков;
• Настройте контрольную точку 5 В - при этом заслонка должна находиться в положении 50%;
• Избегайте прямого попадания воды на корпус - хотя устройство рассчитано на работу в помещениях, IP-класс защиты не указан и не гарантируется;
• При замене старого привода - сравните направление вращения и тип выходного вала - совпадение обязательно.
