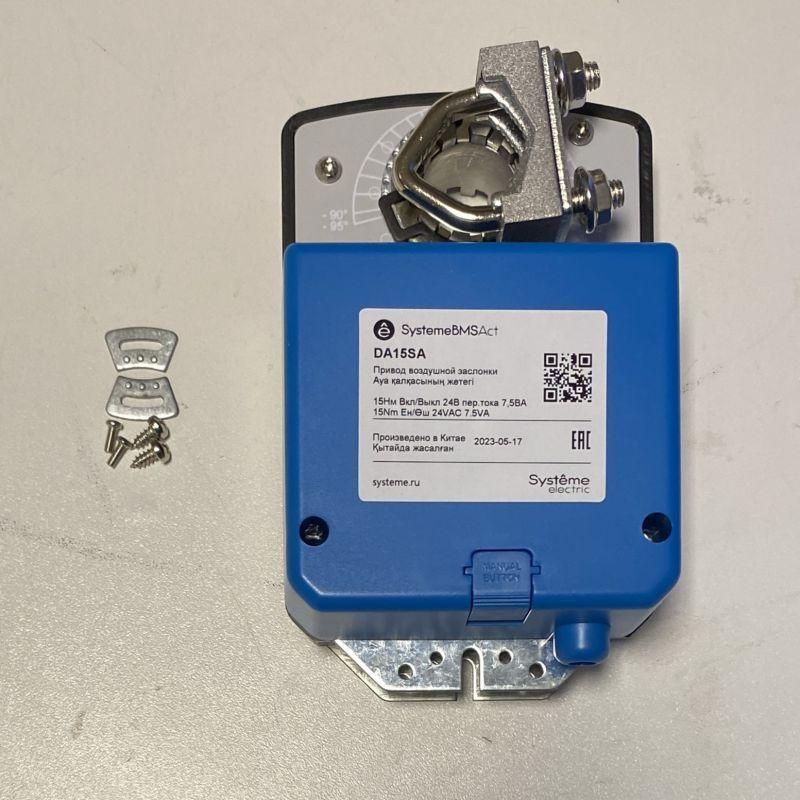

Привод воздушной заслонки SE 15 Нм, 2-поз, 24 В AC Systeme Electric DA15SA

Привод воздушной заслонки Systeme Electric DA15SA предназначен для автоматического открывания и закрывания воздуховодов в системах вентиляции и кондиционирования. Этот двухпозиционный привод с крутящим моментом 15 Нм и питанием 24 В работает совместно с одним нормально открытым контактом, обеспечивая надёжную фиксацию положений «открыто» и «закрыто». Привод воздушной заслонки DA15SA применяется там, где требуется точная и бесперебойная работа клапана без регулирования.

Назначение и область применения

Привод воздушной заслонки Systeme Electric DA15SA управляет положением воздушной заслонки в двух состояниях: полностью открыта или полностью закрыта. Он не предназначен для плавной регулировки потока воздуха - только для жесткого переключения между крайними положениями.

Подходит для установки на воздуховодах в системах:

• приточно-вытяжной вентиляции;
• кондиционирования помещений;
• дымоудаления;
• систем аварийного отключения воздуха при пожаре.

Технические характеристики

• Крутящий момент: 15 Нм - достаточен для поворота заслонок среднего размера в каналах до 800×800 мм;
• Тип управления: 2-позиционный - сигнал «вкл/выкл», без аналогового регулирования;
• Напряжение питания: 24 В переменного тока (AC);
• Концевые выключатели: один нормально открытый (NO) контакт - замыкается при достижении конечного положения (например, при полном закрытии);
• Рабочий угол поворота: 90° - соответствует стандартному углу поворота большинства прямоугольных и круглых заслонок;
• Максимальная нагрузка на вал: 15 Нм - превышение может вызвать отказ механизма.

Совместимость и монтаж

Привод воздушной заслонки DA15SA устанавливается на шток заслонки через адаптер или муфту. Для правильной работы важно соблюсти следующие условия:

• По оси вращения должна быть возможность свободного поворота без заеданий;
• Заслонка должна иметь момент сопротивления не более 15 Нм - проверьте трение в подшипниках и состояние уплотнителей;
• На вал привода допускается только механическая передача - никаких ремней или цепей;
• Электромонтаж: провода подключаются к клеммнику на корпусе - L/N для питания 24 В AC, два контакта для концевого выключателя (NO).

Безопасность и стандарты

Привод воздушной заслонки Systeme Electric DA15SA соответствует требованиям безопасности ЕС для оборудования низкого напряжения. Сертифицирован для работы в помещениях с классом защиты IP54 - защищён от пыли и брызг воды, но не предназначен для установки во влажных или наружных условиях без дополнительной защиты.

Преимущества

• Простая и надёжная конструкция - минимум деталей снижает риск поломки;
• Интегрированный концевой выключатель даёт сигнал о состоянии заслонки в систему управления;
• Стандартное напряжение 24 В AC безопаснее и проще в реализации, чем 230 В;
• Устойчив к кратковременным перегрузкам благодаря термозащите двигателя.

Ограничения применения

• Не использовать в системах с требованием плавной регулировки - только два положения;
• Не применять при температуре выше +50 C или ниже –10 C - возможна потеря мощности или хрупкость пластиков;
• Не устанавливать в местах с постоянным воздействием воды, масла или агрессивных газов - корпус не герметичен;
• Не подключать к сети 220 В - привод воздушной заслонки DA15SA рассчитан исключительно на 24 В AC.

Примеры использования

• Автоматическое закрытие воздуховода при срабатывании пожарной сигнализации;
• Переключение режима вентиляции: ночью - минимальный приток, днём - максимальный;
• Обеспечение изоляции зон при работе системы кондиционирования по зонам;
• Выключение притока в помещении после окончания рабочего дня.

Практические советы

• Перед установкой проверьте момент сопротивления заслонки - если он близок к 15 Нм, увеличьте запас прочности или выберите привод с большим моментом;
• При монтаже используйте соединительную муфту с люфтами - она компенсирует несоосность;
• Концевой выключатель можно использовать для контроля состояния заслонки в системе БАС - подключите его к входу контроллера;
• Если привод воздушной заслонки DA15SA установлен вне помещения, обязательно поместите его в защитный кожух с нагревом при низких температурах.
