Привод воздушной заслонки, 20Нм 0…10В ОСП/0…10В ~24В | DA20VF SE APC

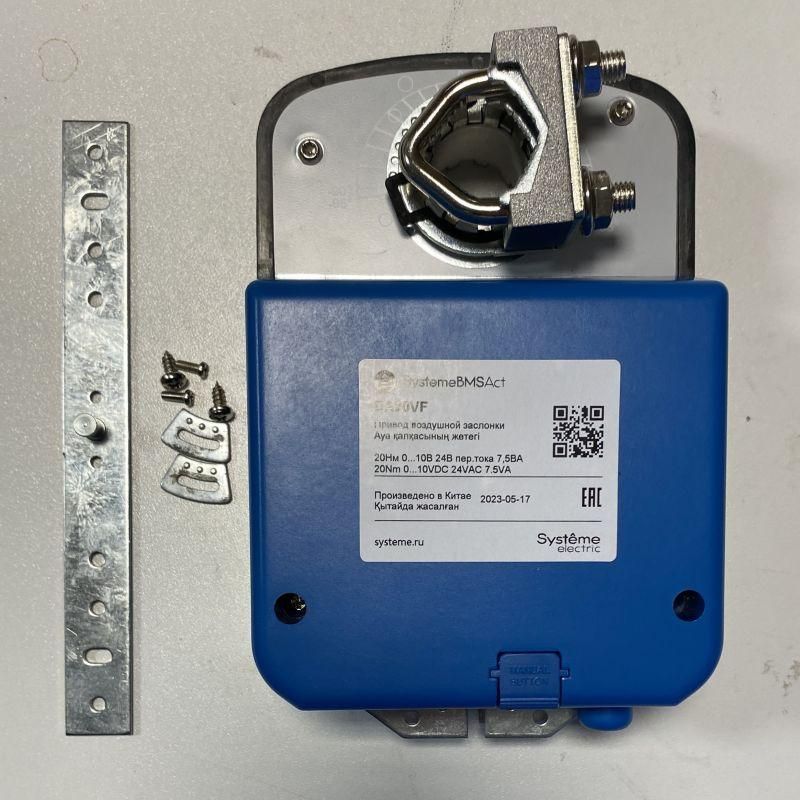

Привод воздушной заслонки Systeme Electric da20vf предназначен для точного регулирования потока воздуха в системах вентиляции и кондиционирования. Устройство получает управляющий сигнал 0–10 В и передаёт информацию о текущем положении заслонки тем же сигналом, обеспечивая замкнутый цикл контроля. Напряжение питания - 24 В переменного тока, что делает его совместимым с большинством промышленных контроллеров.

Назначение и область применения

Привод воздушной заслонки Systeme Electric da20vf управляет положением заслонок в воздуховодах, чтобы регулировать расход воздуха в зависимости от требований системы. Применяется в HVAC-системах коммерческих зданий, производственных помещениях, лабораториях и объектах с высокими требованиями к микроклимату. Подходит для работы с автоматическими системами управления на базе BMS или PLC.

Технические характеристики

• Крутящий момент: 20 Нм - достаточен для управления заслонками среднего и крупного размера
• Управление: аналоговый сигнал 0–10 В постоянного тока
• Обратная связь: выходной сигнал 0–10 В, соответствует реальному углу поворота заслонки
• Питание: 24 В переменного тока (~24 В AC)
• Работа в режиме: непрерывный, без перегрева при длительном использовании

Совместимость и монтаж

Привод Systeme Electric da20vf монтируется на вал заслонки через фланец или муфту. Для надёжной установки требуется совпадение посадочного диаметра вала (не указано в данных - проверьте соответствие с моделью заслонки). Кабель подключения имеет три жилы: питание (L/N), управляющий сигнал (+/-), обратная связь (+/-). Подключение выполняется к контроллеру с аналоговым выходом и входом 0–10 В. Максимальная частота изменения положения - до 90° за 60 секунд (типично для таких устройств).

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для электрооборудования в HVAC-системах. Сертификаты CE и RoHS подтверждают соответствие европейским требованиям. Защита корпуса IP54 - устойчивость к пыли и брызгам воды, что позволяет использовать привод в помещении с повышенной влажностью, но не во внешних условиях.

Преимущества

• Аналоговая обратная связь 0–10 В даёт точную информацию о положении заслонки без необходимости дополнительных датчиков
• Стандартный интерфейс 0–10 В совместим с широким спектром контроллеров, включая популярные модели Siemens, Schneider, Honeywell
• Момент 20 Нм обеспечивает надёжное открывание и закрывание даже при наличии давления в воздуховоде
• Питание от 24 В AC снижает риск поражения током и упрощает интеграцию в существующие сети

Ограничения применения

• Не предназначена для работы в условиях прямого попадания дождя, снега или пылевых штормов - из-за защиты IP54
• Не поддерживает цифровые протоколы (Modbus, BACnet) - требует аналогового сигнала
• Не рассчитана на работу при температуре ниже 0 C или выше +50 C - уточняйте условия эксплуатации в документации производителя
• Запрещено применять с заслонками, требующими момент более 20 Нм - возможен перегруз и выход из строя

Примеры использования

• Регулировка приточного воздуха в офисном здании по показаниям CO₂-сенсоров
• Переключение между рециркуляцией и притоком свежего воздуха в производственной зоне
• Автоматическое перекрытие воздуховода при аварийной ситуации (например, пожарной сигнализацией)
• Система энергосбережения: снижение подачи воздуха ночью в незанятых помещениях

Практические советы

• Перед монтажом проверьте, что вал заслонки свободно проворачивается - привод не компенсирует механический люфт
• Настройте контроллер так, чтобы сигнал 0 В соответствовал полностью закрытой заслонке, а 10 В - полностью открытой
• Используйте экранированный кабель для сигналов 0–10 В, особенно при прокладке рядом с силовыми линиями
• При первом запуске выполните калибровку: задайте минимальный и максимальный сигнал, наблюдая за движением заслонки
• Привод Systeme Electric da20vf не требует обслуживания, но рекомендуется ежегодно проверять крепления и состояние контактов
