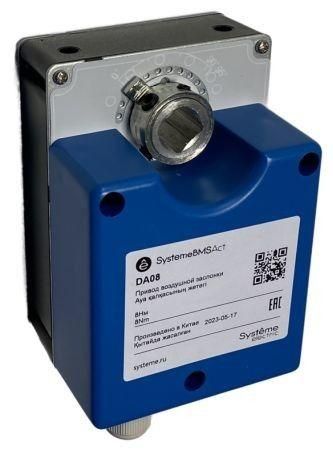

Привод воздушной заслонки, 8Нм 0…10В, ОСП/0…10В ~24В | DA08VF SE APC

Привод воздушной заслонки 8Нм 0-10В ОСП/0-10В 24В от Systeme Electric (арт. da08vf) предназначен для точного регулирования положения воздушной заслонки в системах вентиляции и кондиционирования. Устройство получает управляющий сигнал 0–10 В и передаёт информацию о текущем положении тем же сигналом, обеспечивая замкнутый контур контроля.

Назначение и область применения

Привод используется для автоматического управления воздушными заслонками в HVAC-системах - например, в воздуховодах центральных вентиляций, рекуператорах, системах вытяжки и притока. Подходит для установки на прямоугольные и круглые каналы, где требуется плавное изменение проходного сечения. Применяется в офисах, больницах, производственных помещениях и лабораториях с жесткими требованиями к микроклимату.

Технические характеристики

• Крутящий момент: 8 Нм - достаточен для управления заслонками среднего размера до 1200×800 мм
• Управление: аналоговый сигнал 0–10 В постоянного тока
• Обратная связь: выходной сигнал 0–10 В, соответствует реальному углу поворота заслонки
• Напряжение питания: 230 В переменного тока (50 Гц)
• Рабочий угол поворота: 90° (стандартный для заслонок)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Максимальная частота переключений: до 1000 циклов в час

Совместимость и монтаж

Привод совместим со всеми типами заслонок, имеющими механический фланец для крепления типа “флange” с посадочным отверстием под шток Ø10 мм. Монтаж выполняется через два болта M6 на корпусе заслонки. Кабель подключения - гибкий, с выводом 0,5 м, оконцовка под клеммы. Для подключения требуются три провода: питание L/N, управление (+/- 0–10 В), обратная связь (+/- 0–10 В). Обязательно проверьте соответствие полярности сигнала с контроллером.

Безопасность и стандарты

Привод соответствует нормам EN 60730-1 и EN 60730-2-14 для автономных устройств управления. Защита от перегрузки реализована внутренним термостатом. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Интегрированная обратная связь позволяет точно контролировать положение заслонки без внешних датчиков
• Аналоговый интерфейс 0–10 В совместим с большинством современных BMS и контроллеров
• Высокая надёжность за счёт герметичного редуктора и долговечных щёток двигателя
• Не требует настройки после установки - калибровка происходит автоматически при первом включении

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности выше 90% RH или постоянного контакта с водой
• Не подходит для агрессивных сред - пары кислот, щелочей, растворителей
• Запрещено использовать при температуре окружающей среды ниже –10 C и выше +50 C
• Не рассчитан на работу в качестве привода для дымоудаления или противопожарных заслонок

Примеры использования

• Регулировка притока свежего воздуха в помещении по показаниям CO₂-сенсора
• Переключение между режимами “лето/зима” в рекуператоре
• Автоматическое закрытие заслонки при отключении системы в ночное время
• Связка с БАС (системой автоматизации здания) для энергоэффективного управления потоками

Практические советы

• Проверяйте посадочный диаметр штока заслонки - он должен быть 10 мм, иначе потребуется переходник
• Подключение сигнала 0–10 В выполните экранированным кабелем, избегая соседства с силовыми проводами
• При первом запуске дайте приводу завести заслонку в крайние положения - это активирует авто-калибровку
• Не используйте привод вручную - попытки повернуть вал вручную могут повредить редуктор
• Для длительной эксплуатации рекомендуется периодическая проверка затяжки креплений каждые 6 месяцев
