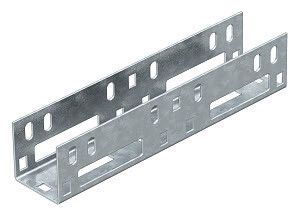

Соединитель продольный 50х50 AZV 500 DD OBO 6066623 Bettermann VF AZK 50

Продольный соединитель 45x45x220 мм, AZV 500 DD, VF AZK 50 DD от OBO BETTERMANN предназначен для надёжного механического соединения продольных участков металлических лотков системы AZ, обеспечивая целостность трассы при монтаже светильников и мини-каналов.

Назначение и область применения

Продольный соединитель 45x45x220 мм, AZV 500 DD, VF AZK 50 DD используется для соединения двух секций лотков системы AZ по длине. Применяется в системах распределения электроэнергии и управления освещением там, где требуется жесткая и долговечная связь между элементами лотка - например, на производствах, в офисных зданиях, торговых центрах и объектах ЖКХ. Подходит для установки светильников и мини-каналов AZ, обеспечивает сохранение герметичности и прочности всей трассы.

Технические характеристики

• Габариты: 45×45×220 мм - соответствует стандартным размерам лотков системы AZ;
• Тип соединения: винтовой разъём - позволяет легко фиксировать и демонтировать соединение без сварки;
• Материал: сталь - обеспечивает высокую механическую прочность;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Модель исполнения: продольный - предназначена исключительно для соединения лотков в одном направлении;
• Обозначение производителя: VF AZK 50 DD - внутренний код серии для совместимости с другими компонентами AZ.

Совместимость и монтаж

Продольный соединитель 45x45x220 мм, AZV 500 DD, VF AZK 50 DD совместим только с лотками серии AZ от OBO BETTERMANN. Для правильной сборки необходимо:

• Выровнять торцы двух лотков точно друг против друга;
• Закрепить соединитель снизу и сверху лотка с помощью винтов, входящих в комплект;
• Убедиться, что ширина лотка составляет 45 мм - иначе соединитель не будет плотно прилегать;
• Не использовать для поперечных или угловых соединений - он не рассчитан на боковые нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях с умеренной степенью защиты. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Соответствие стандартам EN 61537 и IEC 61537 подтверждается сертификацией OBO BETTERMANN, однако сам соединитель не является изолирующим элементом - все токоведущие части должны быть защищены внешней конструкцией лотка.

Преимущества

• Прочная фиксация благодаря винтовому соединению - не требует дополнительных креплений;
• Легкий монтаж - не нужны специальные инструменты, достаточно отвертки;
• Защита от коррозии - оцинкование увеличивает срок службы даже во влажных помещениях;
• Совместимость с широкой линейкой компонентов AZ - можно комбинировать с крышками, переходниками и кронштейнами;
• Экономия времени - заменяет сложную сварку или болтовые соединения с гайками.

Ограничения применения

• Не применяется для горизонтальных поворотов или вертикальных переходов - только для прямого продольного соединения;
• Не предназначен для работы в условиях постоянного воздействия открытого пламени или химически активных паров;
• Не обеспечивает электрическую проводимость между лотками - при необходимости заземления требуется отдельный перемычка;
• Работает только с лотками серии AZ - несовместим с продукцией других брендов или старыми моделями лотков.

Примеры использования

• Соединение секций лотков в длинной трассе над потолком в офисном помещении для питания LED-светильников;
• Фиксация лотков вдоль стен производственного цеха при монтаже мини-каналов AZ для сигнализации и управления;
• Установка в подвесных технологических каналах на заводах, где важна быстрая замена участков трассы.

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - перекосы снижают контакт и усиливают нагрузку на винты;
• Подтягивайте винты равномерно с обоих сторон - это предотвращает деформацию профиля;
• Если лоток установлен в сыром месте, дополнительно смажьте места контакта антикоррозийной смазкой;
• Артикулы vf azk 50 dd и 6066623 - это один и тот же товар; используйте оба номера при заказе для точного попадания;
• Не забудьте закрыть соединение крышкой AZ после монтажа - это сохранит защиту IP40 и предотвратит доступ посторонних предметов.
