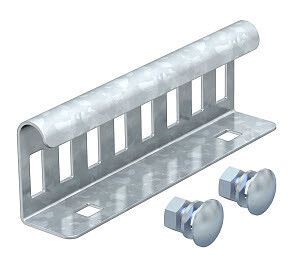

Соединитель продольный кабельного лестничного лотка 49x150 горячеоцинкованный - 6200835 OBO Bettermann

Продольный соединитель кабельного лестничного лотка 49x150 мм, горячий цинк от OBO BETTERMANN (арт. 6200835) предназначен для надёжного соединения секций лестничных кабельных лотков по длине, обеспечивая целостность трассы при прокладке силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Продольный соединитель кабельного лестничного лотка 49x150 мм, горячий цинk используется для соединения двух соседних участков лестничного лотка в одну непрерывную трассу. Применяется там, где требуется увеличить длину кабельной системы без разрывов - например, на производстве, в распределительных устройствах, на транспорте или в логистических комплексах. Подходит для лотков с высотой борта 45 мм и сквозной перфорацией, совместим с системой KTS от OBO BETTERMANN.

Технические характеристики

• Материал: сталь с покрытием горячий цинк - устойчив к коррозии даже в агрессивных средах
• Размеры: высота 49 мм, ширина 150 мм - соответствует стандартным габаритам лестничных лотков
• Тип соединения: винтовой - позволяет легко демонтировать и регулировать положение
• Исполнение: продольный - соединяет лотки вдоль их оси
• Обозначение производителя: LVG 45 FT - внутренний код серии для совместимости с другими элементами KTS

Совместимость и монтаж

Продольный соединитель кабельного лестничного лотка 49x150 мм, горячий цинк совместим исключительно с лестничными лотками OBO BETTERMANN серии KTS, имеющими высоту борта 45 мм и перфорацию по всей длине. Монтаж выполняется путём выравнивания торцов двух лотков, установки соединителя сверху и фиксации болтами через перфорированные отверстия. Для плотного контакта рекомендуется предварительно зачистить поверхности лотков от остатков краски или масла. Не требует специальных инструментов - достаточно обычного ключа или отвёртки.

Безопасность и стандарты

Продольный соединитель кабельного лестничного лотка 49x150 мм, горячий цинк изготовлен из стали, соответствующей требованиям EN 10025 и имеет антикоррозийное покрытие по DIN EN ISO 1461. Обеспечивает механическую прочность и электрическую проводимость между секциями лотка, что важно для заземления кабельных трасс. Соответствует нормам безопасности для промышленных электроустановок.

Преимущества

• Усиливает жёсткость трассы - снижает прогиб между опорами при нагрузках
• Не требует сварки - экономит время и исключает риск повреждения изоляции кабелей
• Защита от коррозии - горячее цинкование гарантирует долгий срок службы даже во влажных помещениях
• Поддерживает электрический контакт - обеспечивает единое заземление всей трассы
• Легко заменяемый - можно демонтировать и заменить без разборки всей системы

Ограничения применения

• Не применяется для угловых, вертикальных или переходных соединений - только для продольного удлинения
• Не совместим с лотками других производителей, кроме OBO BETTERMANN серии KTS
• Не предназначен для использования в условиях постоянного погружения в воду или воздействия открытого пламени
• Запрещено использовать при температуре выше +80 C - возможна потеря прочности покрытия

Примеры использования

• Прокладка кабелей вдоль технологического корпуса завода с длинными прямыми участками
• Создание единой трассы для питания конвейерных линий на складе
• Монтаж кабельных систем в распределительных пунктах с необходимостью последующего расширения
• Формирование основной трассы для слаботочных сетей (LAN, CCTV) в офисном здании

Практические советы

• Перед монтажом проверьте, чтобы высота борта лотка точно соответствовала 45 мм - отклонение более +-1 мм может нарушить герметичность соединения
• Используйте болты того же класса прочности, что и оригинальные комплектующие OBO BETTERMANN - не заменяйте саморезами или менее прочными крепежами
• При прокладке трассы на больших расстояниях используйте несколько соединителей равномерно - не допускайте более 5 метров без соединителя
• После сборки проверьте электрическую связь между секциями мультиметром - это необходимо для соблюдения требований заземления
• Храните запасные соединители в сухом месте - хотя они защищены цинком, длительное воздействие влаги может вызвать белые пятна оксидов
