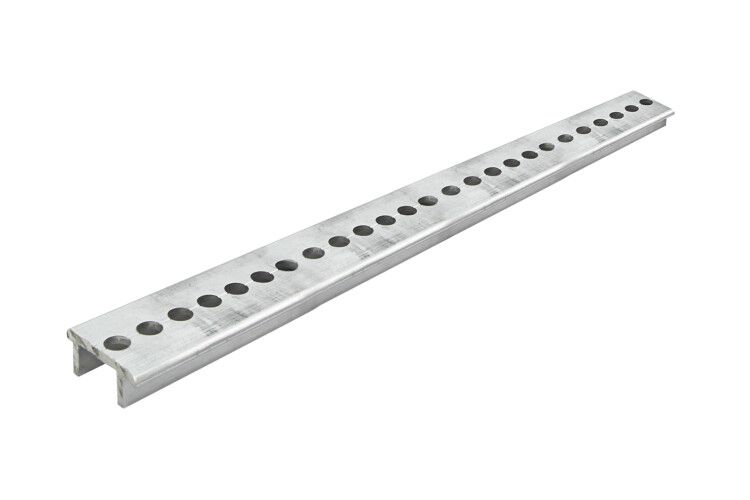

Профиль алюминиевый для установки шинных держателей НШД 2м | SQ0834-0015 TDM

Алюминиевый профиль для установки шинных держателей НШД 2м от TDM ELECTRIC - это компонент для организации и крепления шин в силовых щитах. Профиль обеспечивает точную фиксацию медных и алюминиевых шин толщиной 5–10 мм с регулируемым шагом, что делает его универсальным решением для сборки распределительных устройств.

Назначение и область применения

Профиль алюминиевый для установки шинных держателей НШД 2м предназначен для монтажа шинных держателей внутри электрических шкафов, щитов и сборок. Он используется там, где требуется надёжная и упорядоченная фиксация медных или алюминиевых шин толщиной 5 и 10 мм. Подходит для промышленной автоматизации, энергетических объектов, систем управления и других применений, требующих компактной и безопасной коммутации тока.

Технические характеристики

• Материал профиля - анодированный алюминий (коррозионностойкий, прочный, не требует окраски)
• Длина профиля - 2 метра
• Шаг регулировки шинных держателей - 12,5 мм
• Держатели шин - изготовлены из диэлектрического пластика с армированием стекловолокном (высокая механическая прочность и электроизоляция)
• Поддерживаемые типы шин - медные и алюминиевые, толщиной 5 мм и 10 мм

Совместимость и монтаж

Профиль алюминиевый для установки шинных держателей НШД 2м совместим со стандартными шинными держателями серии НШД. Устанавливается на DIN-рейку или крепится болтами к стенкам шкафа. Для монтажа достаточно зафиксировать профиль, после чего держатели вставляются в пазы и фиксируются в нужном положении с шагом 12,5 мм. Простота сборки позволяет менять расположение шин даже после установки - без демонтажа всей системы.

Преимущества

• Гибкость: возможность точно задавать расстояние между фазами - снижает риск КЗ и упрощает проверку изоляционных зазоров
• Устойчивость к коррозии благодаря анодированию алюминия - долгий срок службы в условиях повышенной влажности
• Высокая жесткость профиля - предотвращает деформацию при нагрузке на шины
• Экономичность: одна система заменяет несколько отдельных креплений, снижает время монтажа и количество деталей
• Изоляция держателей исключает случайные контакты с корпусом шкафа

Ограничения применения

Профиль алюминиевый для установки шинных держателей НШД 2м не предназначен для внешней установки - он не имеет защиты от осадков и прямого UV-воздействия. Также не рекомендуется использовать с шинами толще 10 мм или шире, чем предусмотрено конструкцией держателей. Не применяйте в средах с химическими парами, способными повредить анодированный слой алюминия.

Примеры использования

• Распределительные щиты переменного тока до 1000 В
• Щиты автоматического ввода резерва (АВР)
• Станции управления насосами и вентиляцией
• Сборки частотных преобразователей
• Промышленные панели с множеством ответвлений

Практические советы

• Перед монтажом проверьте, чтобы внутренний профиль был чистым - пыль и остатки металлической стружки могут затруднить движение держателей
• Не перетягивайте крепёж держателей - это может треснуть пластиковую основу
• При использовании нескольких профилей в одном шкафе соблюдайте одинаковый ориентационный направление - так удобнее обслуживать и диагностировать цепи
• Для больших проектов используйте профиль алюминиевый для установки шинных держателей НШД 2м в сочетании с маркировочными бирками - это ускоряет поиск фаз и снижает вероятность ошибок при тестировании
• Обратите внимание: длина 2 м - оптимальна для большинства стандартных шкафов; при необходимости можно резать профиль ножницами по металлу, сохраняя целостность пазов
