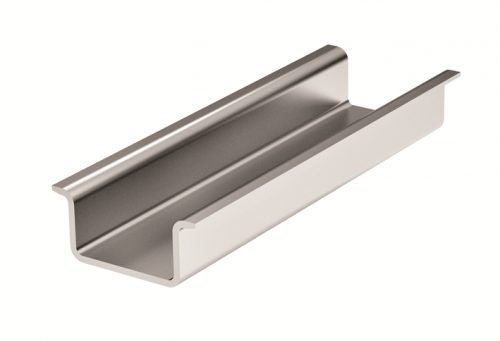

DIN-рейка с насечкой OMEGA 3A 35х15 мм длиной 2000мм | 02145 DKC - (заменен на арт. 02145R) ДКС

DIN-рейка OMEGA 3A 35х15 мм с насечкой, длина 2000 мм - прочный металлический профиль из оцинкованной стали, предназначенный для фиксации автоматических выключателей, УЗО, реле и других модульных устройств в электрощитах. Бренд DKC (ДКС) выпускает эту рейку в серии Quadro, артикул 02145, как надёжную основу для сборки промышленных и бытовых распределительных систем.

Назначение и область применения

DIN-рейка OMEGA 3A 35х15 мм с насечкой используется для установки модульного оборудования внутри электрических шкафов, распределительных щитов и панелей управления. Подходит для монтажа автоматов, УЗО, контакторов, счетчиков, терморегуляторов и других устройств стандарта 35 мм. Применяется в промышленном оборудовании, жилых домах, офисах и на объектах с повышенными требованиями к долговечности.

Технические характеристики

• Форм-фактор: 35×15 мм - классический размер DIN-рейки, совместимый со всеми стандартными модульными устройствами;
• Длина: 2000 мм - позволяет устанавливать до 40–45 модулей в зависимости от габаритов оборудования;
• Материал: сталь с цинковым покрытием - обеспечивает коррозионную стойкость даже во влажной среде;
• Толщина стенки: 1,5 мм - выше среднего, что повышает жесткость и снижает деформацию под нагрузкой;
• Наличие насечки: поверхность имеет продольные зазубрины для лучшего зацепления фиксирующих защелок модульных аппаратов;
• Соответствие: ГОСТ IEC 60715 - соответствует международному стандарту на DIN-рейки.

Совместимость и монтаж

DIN-рейка OMEGA 3A 35х15 мм с насечкой совместима со всеми устройствами, предназначенными для крепления на стандартную DIN-рейку 35 мм. Монтаж осуществляется с помощью саморезов или специальных кронштейнов, закрепляемых на стенках шкафа. Насечка позволяет легко фиксировать устройства без усилий - защелки модулей плотно захватывают профиль. Для резки рекомендуется использовать ножницы по металлу или болгарку с диском для резки стали - после резки кромки следует слегка зачистить.

Безопасность и стандарты

DIN-рейка OMEGA 3A соответствует ГОСТ IEC 60715, который регламентирует геометрию, механическую прочность и безопасность крепления. Цинкование защищает металл от окисления, предотвращая образование ржавчины и потери контактной способности. Профиль не содержит острых кромок, исключающих риск порезов при монтаже.

Преимущества

• Увеличенная высота (15 мм вместо стандартных 12–13 мм) повышает устойчивость к перекосам и вибрациям;
• Толщина 1,5 мм делает её одной из самых жёстких среди аналогичных реек - меньше прогибается под весом нескольких автоматов;
• Цинковое покрытие гарантирует срок службы более 10 лет в условиях нормальной влажности;
• Насечка обеспечивает надёжную фиксацию даже при частых демонтажах - защелки не соскальзывают;
• Подходит для тяжёлых нагрузок: например, можно смонтировать 8–10 тяжёлых автоматов без риска провисания.

Ограничения применения

DIN-рейка OMEGA 3A не предназначена для наружной установки - хотя она оцинкована, она не имеет защиты от прямого воздействия осадков и ультрафиолета. Также не рекомендуется использовать в агрессивных химических средах (например, в помещениях с постоянным испарением кислот или щелочей). Не подходит для крепления тяжёлого немодульного оборудования - только для стандартных модулей шириной 17,5 мм.

Примеры использования

• Электрощит в многоквартирном доме - крепление автоматов, УЗО, реле времени;
• Щит управления станком - фиксация контакторов, термореле, преобразователей частоты;
• Распределительный шкаф на производстве - установка контроллеров, импульсных реле, сигнализаторов;
• Аксессуары для серверных стоек - временная фиксация малогабаритных устройств питания.

Практические советы

• Перед монтажом проверьте внутренний диаметр защелок модулей - они должны свободно входить в профиль, не задевая насечку;
• При резке рейки на 2000 мм используйте мерную линейку и метку - точность важна для равномерного расположения модулей;
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить геометрию;
• Если планируете много модулей - рассчитывайте суммарный вес: 1,5 мм толщины достаточно для 15–20 кг нагрузки на всю длину;
• Для удобства сборки можно заранее разложить модули на полу рядом с рейкой - так легче определить порядок установки.
