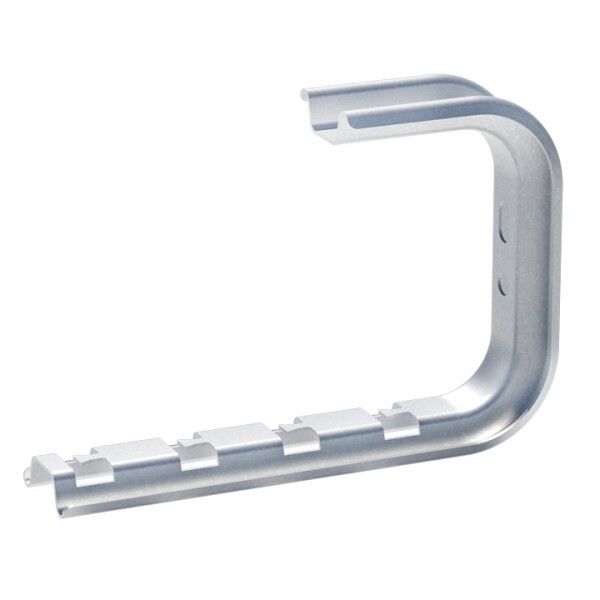

Профиль Омега для проволочного лотка С-образ. осн.150 1.5мм сталь EKF ompcp150

Профиль С-Омега для проволочного лотка 150мм, сталь 1.5мм от EKF - опорный элемент системы R-Line, обеспечивающий жёсткую фиксацию и распределение нагрузки на проволочные лотки. Применяется в кабельных трассах зданий промышленного, коммерческого и офисного назначения.

Назначение и область применения

Профиль С-Омега для проволочного лотка 150мм, сталь 1.5мм используется как крепёжный элемент для сборки кабельных трасс из проволочных лотков R-Line. Он формирует угол 150° и служит опорным кронштейном, который удерживает лоток на заданной высоте и предотвращает прогиб под весом кабелей. Подходит для установки в помещениях с повышенными требованиями к надёжности и долговечности - например, на заводах, в серверных, АЗС, торговых центрах и медицинских учреждениях.

Технические характеристики

• Тип изделия: перфопрофиль
• Ширина совместимости: 150 мм - точно соответствует стандартному размеру проволочных лотков R-Line
• Несущая способность: 30 кН - выдерживает значительные нагрузки от кабелей и собственного веса трассы
• Материал: оцинкованная сталь 1,5 мм - обеспечивает прочность и коррозионную стойкость
• Покрытие: горячий цинк - равномерный слой защиты, устойчивый к механическим воздействиям
• Угол: 150 градусов - оптимальный для создания плавных поворотов трассы без острых углов
• Цвет: светло-серый - сочетается с другими элементами системы R-Line
• Гарантийный срок: 36 месяцев
• Тип крепления: безвинтовой - монтаж осуществляется за счёт замковых соединений, без сверления и болтов
• Исполнение: опорный кронштейн - предназначен для вертикальной или горизонтальной фиксации лотка

Совместимость и монтаж

Профиль С-Омега для проволочного лотка 150мм, сталь 1.5мм совместим исключительно с проволочными лотками R-Line от EKF. Крепление происходит через специальные защёлки - лоток просто вставляется в профиль до щелчка. Нет необходимости использовать болты, шпильки или другие крепёжные детали. Монтаж выполняется вручную, без инструментов. Учитывайте, что профиль рассчитан только на лотки шириной 150 мм - использование с другими размерами невозможно.

Безопасность и стандарты

Система R-Line прошла испытания на огнестойкость: проволочные лотки и комплектующие, включая Профиль С-Омега, сохраняют форму и функциональность при температуре до 800 C в течение 90 минут. Соответствует требованиям безопасности для внутренних кабельных трасс в соответствии с ГОСТ Р 50571 и нормами ПУЭ. Горячее цинкование обеспечивает безопасную работу в средах с повышенной влажностью и агрессивными парогазовыми средами.

Преимущества

• Высокая несущая способность - 30 кН позволяет укладывать плотные пакеты кабелей без деформаций
• Быстрый монтаж - безвинтовая система экономит время и снижает трудозатраты
• Устойчивость к коррозии - горячее цинкование гарантирует долгий срок службы даже в сырых помещениях
• Лёгкий вес - упрощает транспортировку и работу на высоте
• Гибкость трассы - возможность создавать любые повороты прямо на объекте без заказа дополнительных аксессуаров

Ограничения применения

• Не применяется вне системы R-Line - несовместим с лотками других производителей
• Не предназначен для наружной установки - несмотря на цинкование, не рассчитан на постоянное воздействие осадков и УФ-лучей
• Не рекомендован для мест с частыми вибрациями выше 10 Гц - возможна потеря фиксации
• Работает только с лотками шириной 150 мм - нельзя адаптировать под 100 мм или 200 мм

Примеры использования

• Кабельные трассы в производственных цехах - для питания автоматических линий и управления станками
• Серверные комнаты - прокладка сетевых и силовых кабелей под полом или в потолочном пространстве
• Жилые и административные здания - скрытая прокладка кабелей в коридорах и технических этажах
• Объекты энергетики - временные и постоянные трассы на подстанциях и распределительных пунктах

Практические советы

• При монтаже проверяйте, чтобы лоток полностью вошёл в профиль - слышимый щелчок означает надёжную фиксацию
• Для длинных участков трассы используйте один профиль каждые 1–1,5 метра - этого достаточно для равномерного распределения нагрузки
• Не допускайте перегрузки лотка - максимальная нагрузка 30 кН относится к одному профилю; суммарная масса кабелей должна быть ниже этого значения
• При работе в помещении с высокой запылённостью периодически проверяйте состояние замков - пыль может затруднять открывание/закрывание
• Артикул ompcp150 - всегда указывайте его при закупке, чтобы избежать путаницы с аналогичными изделиями других серий
