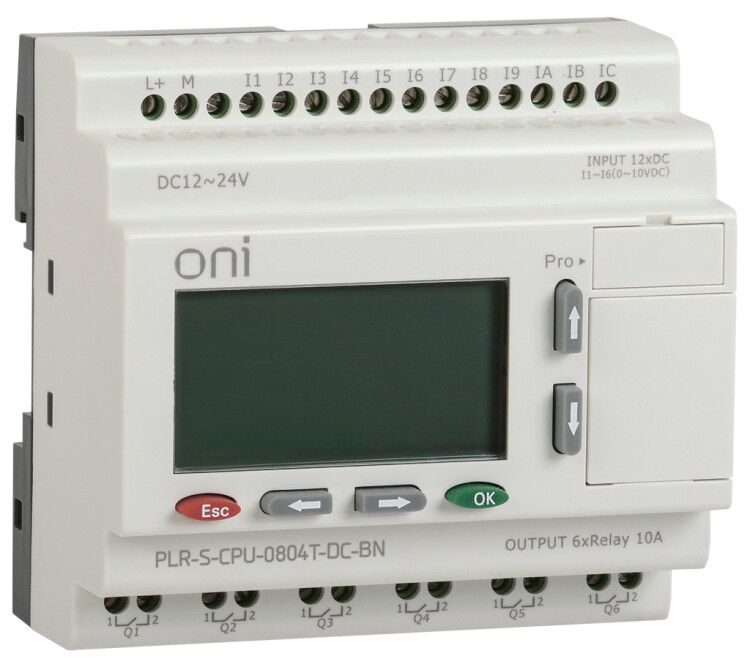

Программируемое логическое реле ONI. Не расширяемая версия. Со встроенным экраном. 8 дискретных входов (4 как аналоговые 0-10В, 4 до 60кГц), транзисторных выхода (2 с ШИМ 10кГц). Напряжение питания 24В DC - PLR-S-CPU-0804T-DC-BN IEK

Реле логическое программируемое PLR-S. CPU0804(T) 24В DC с экраном ONI - компактный контроллер с интегрированным дисплеем, предназначенный для автономной логической обработки сигналов и управления оборудованием на базе 24 В постоянного тока. Устройство сочетает функции логического реле и мини-ПЛК, не требует внешних модулей расширения и подходит для задач автоматизации средней сложности.

Назначение и область применения

PLR-S. CPU0804(T) 24В DC с экраном ONI используется для реализации алгоритмов управления в системах автоматизации, где требуется обработка дискретных и аналоговых сигналов. Подходит для управления насосами, вентиляторами, клапанами, светильниками, конвейерами и другим оборудованием с частотным или импульсным управлением. Применяется там, где нужна локальная логика без подключения к центральной системе SCADA.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (работает от батарей, выпрямителей, источников UPS)
• Цифровые входы: 8 шт. - каждый может работать как дискретный (0/24 В) или как высокоскоростной счётчик (до 60 кГц)
• Аналоговые входы: 4 шт. (выбираются из числа цифровых) - диапазон 0–10 В, разрешение соответствует внутреннему АЦП
• Выходы: 4 транзисторных (NPN), максимальная нагрузка - 0,5 А на канал
• ШИМ-выходы: 2 канала с частотой до 10 кГц - для регулировки мощности, скорости двигателей, яркости светодиодов
• Дисплей: встроенный ЖК-экран для отображения состояния, значений входов и сообщений об ошибках
• Память: 4,096 Кбайт - хватает для программ среднего размера с несколькими циклами и таймерами
• Интерфейсы: один порт RS-232 для подключения к ПК или HMI-устройству
• Протокол: поддержка Modbus RTU - позволяет считывать данные и управлять устройством через последовательную связь
• Исполнение: модульный, монтаж на стену
• Гарантия: 12 месяцев

Совместимость и монтаж

PLR-S. CPU0804(T) 24В DC с экраном ONI - самодостаточный модуль, не имеет слотов для расширения. Монтируется на DIN-рейку или напрямую на стену с помощью крепёжных отверстий. Для подключения используйте кабели сечением 0,25–1,5 мм2. Все входы и выходы - клеммные зажимы. Обязательно соблюдайте полярность при подключении питания. Интерфейс RS-232 совместим с любым ПК или терминалом, поддерживающим Modbus RTU. Настройка программы осуществляется через ПО ONI Logic Editor (скачивается с сайта производителя).

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 61131-2 для промышленных контроллеров. Защита от перегрузки и короткого замыкания реализована на выходах. Работает в температурном диапазоне от –10C до +55C. Не предназначен для установки во взрывоопасных зонах или местах с повышенной влажностью без дополнительной защиты корпуса.

Преимущества

• Интегрированный экран снижает необходимость в подключении внешнего HMI для диагностики
• Четыре входа с возможностью переключения между аналоговым и высокочастотным режимом повышают гибкость системы
• Два ШИМ-выхода позволяют управлять нагрузками без внешних PWM-генераторов
• Modbus RTU обеспечивает простую интеграцию с другими устройствами в сети
• Отсутствие механических реле увеличивает долговечность и надёжность при частых переключениях

Ограничения применения

• Нельзя расширить число входов/выходов - все 8 входов и 4 выхода фиксированы
• Нет аналоговых выходов - нельзя напрямую управлять сервоприводами или преобразователями частоты по аналоговому сигналу
• Не поддерживает Ethernet, CAN, Profibus - связи только через RS-232
• Нет встроенного таймера/реле времени - временные функции реализуются программно, что требует больше памяти
• Максимальная частота счётчика - 60 кГц; для более быстрых импульсов (например, энкодеры с высоким разрешением) потребуется другой контроллер

Примеры использования

• Автоматизация малого конвейера: два входа - датчики наличия продукта, один ШИМ - управление скоростью двигателя, остальные выходы - запуск/остановка, сигнализация
• Система контроля уровня жидкости: аналоговый вход от датчика давления, два цифровых - верхний и нижний пределы, один выход - включение насоса, второй - оповещение
• Освещение на основе освещённости: аналоговый вход от фотодатчика, ШИМ - регулировка яркости LED-лампы, цифровой вход - кнопка ручного включения

Практические советы

• Перед первым запуском проверьте, правильно ли выбран режим каждого входа: аналоговый (0–10 В) или счётчик (до 60 кГц). Это задаётся в прошивке, но влияет на работу всей системы
• Для работы с датчиками типа NAMUR или с высоким уровнем помех используйте экранированные кабели и заземлите корпус устройства
• При использовании ШИМ-выходов учитывайте индуктивность нагрузки - для катушек и двигателей рекомендованы демпферные диоды
• RS-232 работает на скорости до 115,2 кбит/с - для стабильной связи длина кабеля не должна превышать 15 метров
• PLR-S. CPU0804(T) 24В DC с экраном ONI не рассчитан на длительную работу при температуре выше 55 C - избегайте установки рядом с нагревательными элементами
