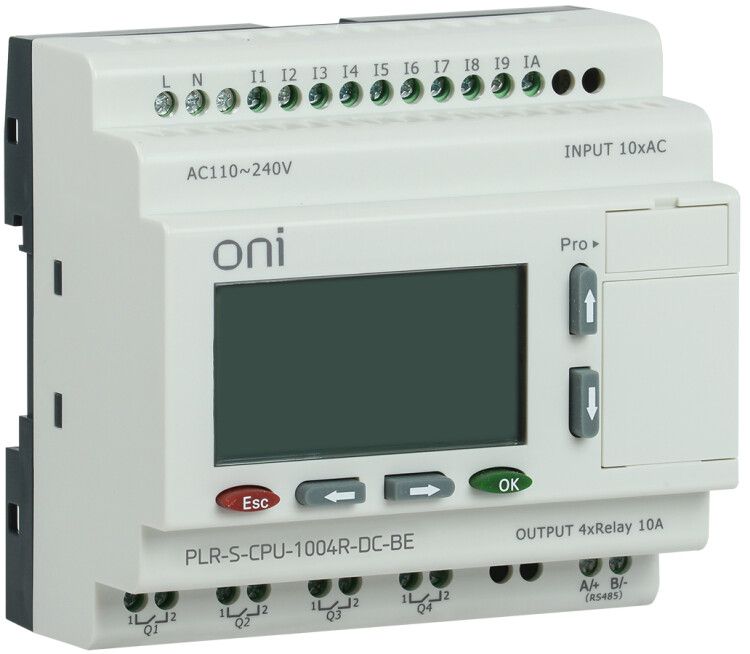

Программируемое логическое реле ONI. Расширяемая версия. Со встроенным экраном. 10 дискретных входов (6 как 0-10В, 4 до 60кГц), релейных выхода. Встроенный RS485. Напряжение питания 24В DC - PLR-S-CPU-1004R-DC-BE IEK

Реле логическое программируемое PLR-S. CPU1004(R) 24В DC с экраном ONI - компактный контроллер с гибкой настройкой входов и релейными выходами для автоматизации простых технологических процессов. Подходит для установки в щитах и управления оборудованием с помощью программной логики через встроенный интерфейс RS485.

Назначение и область применения

PLR-S. CPU1004(R) 24В DC с экраном ONI используется как программируемый логический контроллер для реализации базовой автоматики: управление насосами, вентиляторами, клапанами, светильниками, конвейерами. Устройство заменяет несколько обычных реле и таймеров, позволяя задавать сложную логику работы через ПО. Применяется в системах малой и средней сложности - на производствах, в ЖКХ, на объектах энергообеспечения и в автоматизированных шкафах.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока - работает от стандартных источников 24 В DC, устойчиво к просадкам напряжения;
• Цифровые входы: 10 штук - из них 6 входов поддерживают сигнал 0–10 В (можно использовать как аналоговые), остальные 4 - высокоскоростные счетчики импульсов до 60 кГц (для энкодеров, датчиков частоты вращения);
• Выходы: 4 релейных контакта - коммутируют нагрузку до 2 А/250 В переменного тока или 30 В постоянного тока;
• Интерфейсы: один порт RS485 и один порт RS232 - для связи с HMI, SCADA, ПЛК верхнего уровня или персональным компьютером;
• Экран: монохромный дисплей - отображает состояние входов, выходов, текущую программу и диагностические сообщения;
• Память: 8,192 Кбайт - хватает для программ средней сложности с несколькими циклами и условиями;
• Поддержка MODBUS RTU - позволяет интегрировать устройство в существующие системы автоматизации;
• Тип монтажа: на DIN-рейку или стену - удобная фиксация в распределительном шкафу;
• Гарантия: 12 месяцев.

Совместимость и монтаж

PLR-S. CPU1004(R) 24В DC с экраном ONI совместим со всеми модулями расширения серии ONI PLR-S. Для подключения используйте стандартные клеммы на передней панели. Монтаж выполняется на DIN-рейку или прямо на стену с помощью кронштейнов. Подключение проводов - винтовые зажимы, сечение жил до 2,5 мм2. Интерфейсы RS485 и RS232 требуют экранированных кабелей при длинах более 10 метров. Для программирования нужна бесплатная утилита от производителя - доступна на сайте ONI.

Безопасность и стандарты

PLR-S. CPU1004(R) 24В DC с экраном ONI соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита корпуса IP20 - допускает использование только внутри закрытых шкафов. Отсутствие защиты от внешних воздействий исключает применение в сырых, пыльных или открытых помещениях без дополнительной герметизации.

Преимущества

• Гибкая настройка входов - одни и те же 6 контактов работают либо как цифровые, либо как аналоговые, что снижает необходимость в дополнительных модулях;
• Высокая скорость счета импульсов - 60 кГц позволяет точно считывать данные с быстродействующих датчиков (например, энкодеры на двигателях);
• Встроенный экран - позволяет оперативно диагностировать работу без подключения к ПК;
• Поддержка двух интерфейсов связи - RS485 для сети и RS232 для прошивки или локальной наладки;
• MODBUS RTU - легко интегрируется в любые современные системы контроля.

Ограничения применения

• Нет аналоговых выходов - нельзя регулировать положение сервоприводов или мощность нагревателей напрямую;
• Не имеет встроенного таймера или реле времени - все временные функции должны реализовываться программно;
• Запрещено использование вне защищенных шкафов - отсутствует защита от влаги, пыли и механических повреждений;
• Ограниченный объем памяти - не подходит для проектов с сотнями переменных или сложными алгоритмами;
• Нет Ethernet - невозможно подключение к сетям TCP/IP без дополнительного шлюза.

Примеры использования

• Автоматизация водонагревательного бака: датчик температуры 0–10 В подключен к аналоговому входу, реле включает ТЭН при падении температуры ниже установленного порога;
• Контроль оборотов вентилятора: энкодер на валу подается на высокоскоростной вход, контроллер сравнивает фактическую частоту с заданной и включает/выключает питание;
• Управление освещением в помещении: три релейных выхода включают группы светильников по расписанию, заданному в программе;
• Связь с панелью HMI через RS485 - оператор видит статус всех входов и может изменить параметры работы в реальном времени.

Практические советы

• При использовании аналоговых входов (0–10 В) проверьте источник сигнала - он должен иметь достаточную точность и стабильность, иначе будут ошибки в работе программы;
• Для высокочастотных входов (до 60 кГц) используйте экранированные кабели и минимизируйте длину трассы - помехи могут вызвать ложные срабатывания;
• Перед первым запуском всегда сохраните заводские настройки - они нужны для восстановления после сброса;
• При подключении RS485 соблюдайте полярность A/B - неверное подключение не повредит устройство, но не позволит связаться;
• Для настройки используйте официальное ПО от ONI - сторонние программы могут не поддерживать всю функциональность PLR-S. CPU1004(R) 24В DC с экраном ONI.
