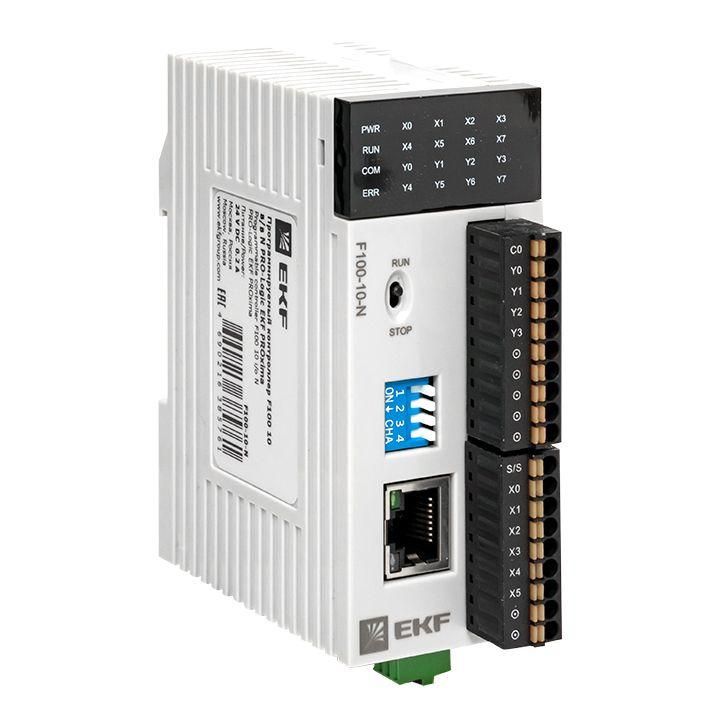

Программируемый контроллер F100 10 в/в N PRO-Logic EKF PROxima | F100-10-N

Программируемый контроллер F100 10 в/в N PRO-Logic PROxima EKF - компактный автоматизированный управляющий модуль с цифровыми входами и выходами, предназначенный для реализации логических алгоритмов в промышленных системах. Бренд EKF предлагает эту модель как часть серии PROxima для надёжной работы в условиях заводской среды.

Назначение и область применения

Программируемый контроллер F100 10 в/в N PRO-Logic PROxima EKF выполняет управление на основе заложенной программы: реагирует на сигналы с датчиков, переключает исполнительные устройства, координирует работу оборудования. Подходит для автоматизации малых и средних производственных участков - например, управления насосными станциями, конвейерами, освещением, клапанами и другими устройствами с дискретным сигналом.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока - работает от стандартных промышленных источников 24 В.
• Цифровые входы: 6 каналов - принимают сигналы от кнопок, датчиков положения, концевиков.
• Цифровые выходы: 4 канала - управляют реле, катушками контакторов, светодиодами, маломощными нагрузками до 0,5 А каждый.
• Аналоговые входы/выходы: отсутствуют - не предназначен для работы с температурой, давлением, уровнем и другими аналоговыми величинами.
• Интерфейсы связи: один порт Ethernet (TCP/IP) и один порт RS-485 - позволяют подключить контроллер к сети HMI, SCADA или другим устройствам по Modbus RTU/TCP.
• Поддержка протоколов: Modbus RTU (через RS-485) и Modbus TCP (через Ethernet) - обеспечивает совместимость с большинством промышленных систем.
• Монтаж: возможность установки на DIN-рейку - соответствует стандартному промышленному формату.

Совместимость и монтаж

Программируемый контроллер F100 10 в/в N PRO-Logic PROxima EKF монтируется на DIN-рейку шириной 35 мм. Для подключения проводов используются винтовые клеммы - допускаются жилы сечением до 2,5 мм2. Кабели питания и сигнальные линии рекомендуется прокладывать отдельно, чтобы избежать помех. Коммуникационные порты Ethernet и RS-485 требуют экранированных кабелей при длинах более 10 метров. Устройство не имеет встроенного экрана - программа загружается через ПК с помощью специализированного ПО от EKF.

Безопасность и стандарты

Программируемый контроллер F100 10 в/в N PRO-Logic PROxima EKF соответствует требованиям EN 61131-2 для промышленных контроллеров. Работает в температурном диапазоне от –25C до +55C, что позволяет использовать его в цехах без кондиционирования. Защита корпуса IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги. Установка в закрытых щитах обязательна.

Преимущества

• Легкая интеграция в существующие системы благодаря поддержке Modbus TCP и RTU.
• Экономичная замена релейных схем - снижает количество аппаратов и проводки.
• Шинный монтаж ускоряет сборку распределительных щитов.
• Один порт Ethernet позволяет подключить несколько устройств в сеть без дополнительных коммутаторов.
• Стандартная серия PROxima от EKF гарантирует совместимость с другими элементами этой линейки.

Ограничения применения

• Отсутствие аналоговых входов исключает использование для контроля температуры, давления, расхода и других непрерывных параметров.
• Выходы рассчитаны только на нагрузки до 0,5 А - для управления двигателями или мощными нагревателями требуется внешнее реле или контактор.
• Не поддерживает прошивку через USB - необходим компьютер с Ethernet-портом и ПО EKF.
• Работает только при питании 24 В - несовместим с сетями 110/220 В переменного тока.
• Защита IP20 запрещает установку во влажных, пыльных или открытых помещениях без бокса.

Примеры использования

• Автоматизация линии розлива: включение насоса при срабатывании датчика уровня, остановка после заполнения бочки.
• Управление освещением в цеху: включение света по таймеру или по сигналу с дверного сенсора.
• Контроль доступа: активация замка при считывании RFID-метки и передача события в SCADA-систему по Modbus TCP.
• Система аварийной сигнализации: опрос 6 датчиков переполнения и отправка тревожного сообщения на пульт.

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение выведет контроллер из строя.
• Для долгой работы используйте источник питания с хорошей стабилизацией - скачки выше 28,8 В вызывают сбои.
• На RS-485 обязательно подключите терминирующие резисторы 120 Ом на крайних устройствах сети.
• Если планируете масштабирование - выбирайте модели серии PROxima с большим количеством I/O; этот контроллер подходит только для базовых задач.
• Записывайте версию прошивки и сохраняйте проект - восстановление без резервной копии невозможно.
