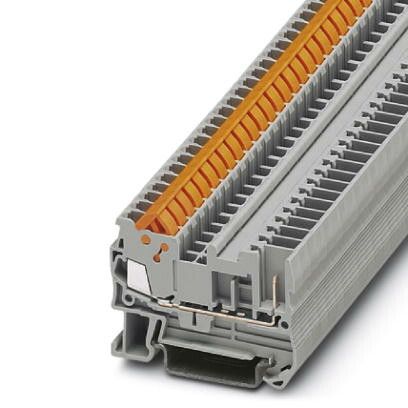

Проходные клеммы QTC 1,5/ 1P | 3050073 Phoenix Contact

Клемма проходная QTC 1,5/ 1P от Phoenix Contact - это надёжный элемент для соединения проводов в распределительных коробках и коммутационных устройствах. Артикул 3050073 обеспечивает простой и безопасный проход тока без разрыва цепи, что делает её удобной для монтажа и обслуживания.

Назначение и область применения

Клемма проходная QTC 1,5/ 1P используется для создания неразрывного электрического соединения между двумя участками цепи. Она позволяет передавать ток через устройство без необходимости отключения или перепайки провода. Подходит для внутренней установки в щитах, шкафах управления, автоматических системах и других местах, где требуется надёжный проходной контакт.

Технические характеристики

• Номинальное напряжение: до 400 В (переменный ток)
• Номинальный ток: до 18 А
• Сечение провода: 0,2–1,5 мм2
• Количество полюсов: 1
• Тип зажима: винтовой
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозагасающий

Совместимость и монтаж

Клемма проходная QTC 1,5/ 1P устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в направляющую - фиксация происходит механически без дополнительных креплений. Провод вставляется в зажимную камеру и затягивается винтом отверткой. Убедитесь, что изоляция удалена на 6–8 мм, чтобы обеспечить надёжный контакт. Клемма совместима с одножильными и многожильными проводами, в том числе с наконечниками типа “пальчик”.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы корпуса имеют класс горючести UL94 V-0, что снижает риск распространения пламени. Произведено в соответствии с европейскими нормами безопасности для электрооборудования.

Преимущества

• Устойчивый контакт благодаря никелированному медному контакту - минимизирует нагрев и окисление
• Простая установка на DIN-рейку - экономит время при сборке шкафов
• Чёткая маркировка входа и выхода - исключает путаницу при подключении
• Высокая механическая прочность корпуса - выдерживает вибрацию и нагрузки в промышленной среде

Ограничения применения

• Не предназначена для работы с проводами сечением более 1,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для частых отсоединений - винтовые зажимы рассчитаны на постоянные соединения
• Работает только в сухих помещениях - не имеет защиты от влаги (IP20)

Примеры использования

• Передача сигнала питания между модулями PLC в панелях управления
• Объединение двух участков цепи освещения в распределительном щите
• Подключение датчиков и исполнительных механизмов в конвейерных системах
• Формирование последовательных цепей в системах аварийного освещения

Практические советы

• При использовании многожильных проводов используйте наконечники - это предотвращает заплетание жил и улучшает контакт
• Затягивайте винт усилием около 0,5 Нм - слишком слабый момент вызывает плохой контакт, слишком сильный - повредит резьбу
• Проверяйте плотность соединения после первичного монтажа - вибрация может ослабить зажим
• Для сервисного обслуживания отключайте питание - даже проходные клеммы находятся под потенциалом цепи
• Артикул 3050073 можно заменить аналогом только при совпадении всех параметров - особенно сечения и типа зажима
